Quadri di bassa tensione (centro di controllo motori, MCC) per il comando centralizzato dei motori

{{{sourceTextContent.subTitle}}}

Quadri di bassa tensione (centro di controllo motori, MCC)

{{{sourceTextContent.description}}}

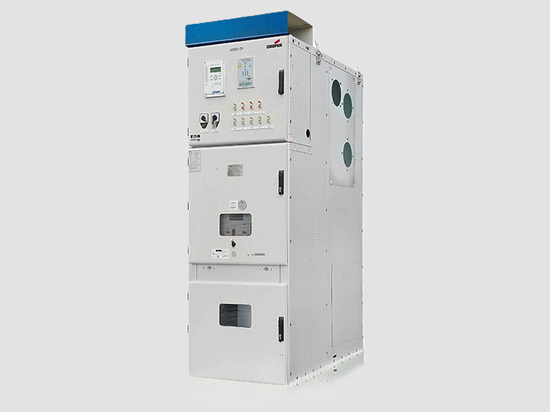

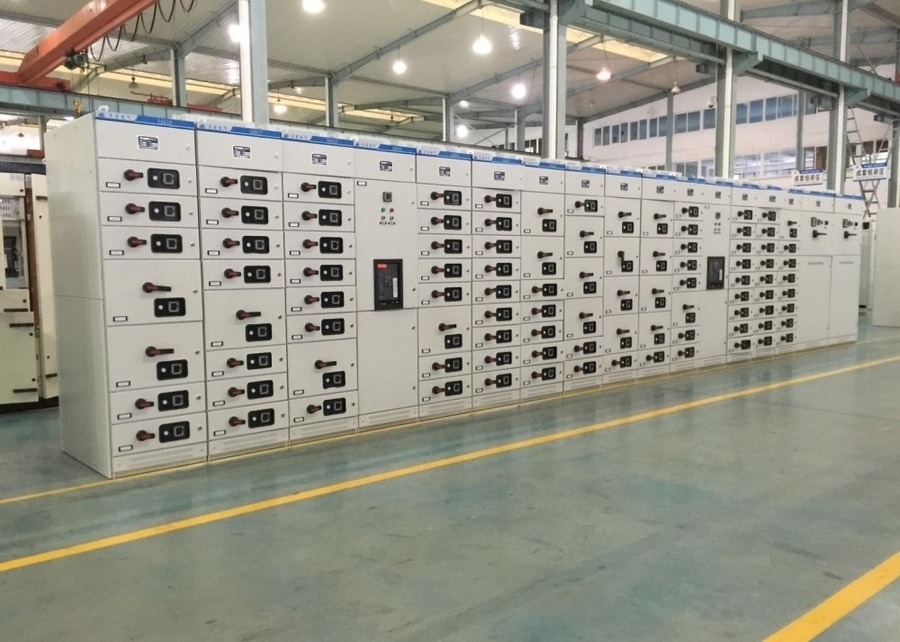

Un centro di controllo motori a bassa tensione (MCC) è un tipo di quadro elettrico a bassa tensione progettato per controllare, proteggere, monitorare e distribuire in modo centralizzato l’energia elettrica a più motori e ai relativi carichi. Integra avviatori per motori, interruttori automatici, dispositivi di protezione, apparecchiature di controllo e componenti di automazione in un unico involucro modulare.

Gli MCC a bassa tensione sono ampiamente utilizzati in impianti industriali, centrali elettriche, impianti di trattamento delle acque, impianti petroliferi e del gas, attività minerarie, stabilimenti di produzione e grandi edifici commerciali in cui più motori elettrici richiedono un controllo e una protezione centralizzati.

Caratteristiche principali
·Tensione nominale: ≤1000 V CA (comunemente 400 V, 415 V, 480 V, 690 V)
·Controllo centralizzato dei motori e distribuzione dell’energia
·Struttura modulare a cubicoli
·Unità fisse o estraibili
·Elevata sicurezza operativa
·Facilità di manutenzione e ampliamento
·Protezione e automazione integrate
·Compatibile con sistemi PLC, DCS e SCADA
·Disponibile in versione resistente all’arco elettrico

Sezioni tipiche di un MCC
Una gamma completa di MCC a bassa tensione può includere:

1.) Sezione di alimentazione in entrata
Funzioni:
·Collegamento dell’alimentazione principale in entrata
·Interruttore generale
·Misurazione della potenza
·Protezione contro le sovratensioni
·Monitoraggio della potenza
·Dispositivi tipici:
·Interruttore automatico ad aria (ACB)
·Interruttore automatico in involucro stampato (MCCB)
·Contatore di potenza
·Trasformatori di corrente (CT)

2.) Sezione di alimentazione dei motori
Fornisce:
·Commutazione dei motori
·Protezione da sovraccarico
·Protezione da cortocircuito
·Isolamento dei motori
Componenti tipici:
·Contattore
·Relè termico di sovraccarico
·Relè di protezione motore
·MCCB/MCB
·Avviatore graduale
·Inverter (VFD)

3.) Sezione di controllo
Comprende:
·Interfaccia PLC
·Relè di controllo
·Morsettiere
·Moduli di comunicazione
·Interruttori di comando locali
·Spie luminose

4.) Sezione di distribuzione
Utilizzata per:
·Carichi ausiliari
·Circuiti di illuminazione
·Piccoli alimentatori di potenza
·Alimentatori di controllo

Specifiche tecniche tipiche
·Tensione nominale: 400 V / 415 V / 480 V / 690 V CA
·Frequenza nominale: 50/60 Hz
·Corrente della sbarra principale: 630–6300 A
·Corrente di tenuta a breve termine: 25–100 kA, 1 s
·Corrente di tenuta di picco: 52–220 kA
·Potenza nominale degli avviatori motore: fino a diversi MW (a seconda dell’applicazione)
·Grado di protezione: IP31–IP65
·Installazione: in involucro per interni / esterni
·Tipo di separazione: Tipo 2 / Tipo 3 / Tipo 4
·Tensione di isolamento: fino a 1000 V
·Norme applicabili: IEC 61439, IEC 60947

Componenti principali
Dispositivi di protezione dei circuiti
·Interruttore automatico ad aria (ACB)
·Interruttore automatico in involucro stampato (MCCB)
·Interruttore automatico miniaturizzato (MCB)
Protezione a fusibili
·Dispositivi di controllo motore
·Contattore magnetico
·Relè termico di sovraccarico
·Relè elettronico di protezione motore
·Avviatore graduale
·Inverter a frequenza variabile (VFD)
Dispositivi di misura
·Amperometro
·Voltmetro
·Misuratore di potenza
·Contatore di energia
·Trasformatore di corrente (CT)
Controllo e automazione
·Moduli di comunicazione PLC
·I/O remoto
Comunicazione Ethernet
·Sistemi Fieldbus
·Interfaccia SCADA

Metodi di avviamento dei motori

Avviatore diretto in linea (DOL)
Utilizzato per:
·Motori di piccole dimensioni
·Applicazioni semplici
Vantaggi:
·Design semplice
·Costo contenuto
·Facile manutenzione

Avviatore stella-triangolo
Utilizzato per:
·Motori di medie dimensioni
Vantaggi:
·Corrente di avviamento ridotta
· Minore sollecitazione meccanica

Avviatore graduale
Utilizzato per:
· Pompe
· Ventilatori
· Compressori
Vantaggi:
· Accelerazione fluida
· Riduzione degli urti meccanici

Inverter a frequenza variabile (VFD)
Utilizzato per:
· Applicazioni di controllo della velocità
Vantaggi:
· Risparmio energetico
·Controllo preciso del motore
·Ottimizzazione del processo

Principio di funzionamento
·L’alimentazione a bassa tensione in ingresso entra nel quadro di comando (MCC) attraverso l’interruttore principale.
·La sbarra collettrice principale distribuisce l’energia ai singoli compartimenti di alimentazione dei motori.
·Ciascun alimentatore controlla un motore o un carico.
·I dispositivi di protezione monitorano la corrente, la tensione e le condizioni del motore.
·In caso di sovraccarico o guasto, il dispositivo di protezione scollega il circuito interessato.
·I sistemi di controllo possono azionare i motori in locale o in remoto tramite PLC/DCS/SCADA.

Vantaggi
Controllo centralizzato
·Tutti i motori sono raggruppati in un unico quadro elettrico
·Funzionamento e monitoraggio semplificati
·Cablaggio di controllo ridotto
Maggiore sicurezza
·Vani separati
·Isolamento sicuro
·Interblocco meccanico
·Protezione opzionale contro gli archi elettrici
Facilità di manutenzione
·Moduli motore estraibili
·Sostituzione rapida
·Tempi di fermo ridotti
Espansione flessibile
·È possibile aggiungere ulteriori alimentatori per motori
·Il design modulare supporta futuri aggiornamenti
Predisposizione all’automazione
·Integrazione con PLC/DCS
·Funzionamento remoto
·Monitoraggio delle condizioni

Applicazioni tipiche
·Impianti di trattamento delle acque e delle acque reflue
·Impianti petroliferi e del gas
·Impianti chimici
·Acciaierie
·Cementifici
·Attività minerarie
·Centrali elettriche
·Sistemi HVAC
·Impianti di trasformazione alimentare
·Piattaforme marine e offshore
·Sistemi di raffreddamento per data center

Norme applicabili
·IEC 61439 – Assiemi di quadri di comando e controllo a bassa tensione
·IEC 60947-1 – Requisiti generali per i quadri di comando a bassa tensione
·IEC 60947-2 – Interruttori automatici
·IEC 60947-4-1 – Contattori e avviatori per motori
·IEC 60529 – Protezione degli involucri (grado di protezione IP)

Riepilogo dei valori nominali tipici
·Tensione di sistema: 400–690 V CA
·Corrente del bus principale: 630–6300 A
·Livello di guasto: 25–100 kA
·Controllo motori: DOL / Stella-Triangolo / Soft starter / VFD
·Involucro: Involucro metallico
·Protezione: IP31–IP65
·Installazione: Interna / Esterna
·Automazione: PLC / DCS / SCADA
·Durata di vita: ≥25–30 anni

Un centro di controllo motori a bassa tensione (MCC) offre una soluzione completa per il funzionamento centralizzato dei motori, la protezione e l’automazione. La sua struttura modulare, l’elevato livello di sicurezza e la compatibilità con i moderni sistemi di controllo lo rendono un componente essenziale nelle applicazioni di distribuzione elettrica industriale e di controllo di processo.
