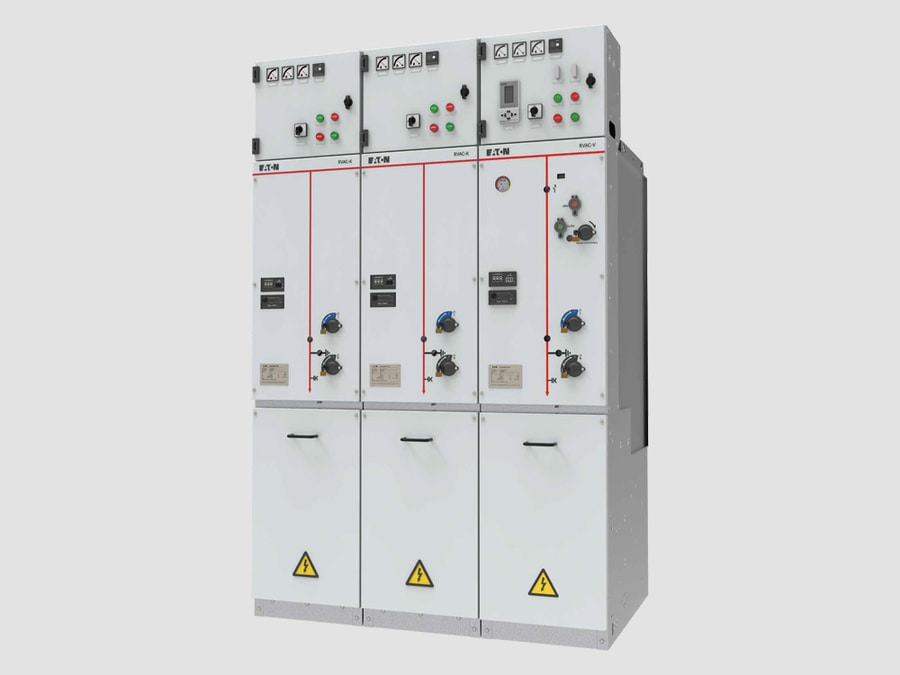

Unità principale ad anello (RMU) isolata a gas da 36 kV che offre una soluzione compatta per impianti a media tensione

{{{sourceTextContent.subTitle}}}

Unità principale ad anello (RMU) da 36 kV

{{{sourceTextContent.description}}}

L'unità ad anello (RMU) isolata a gas da 36 kV è un quadro elettrico compatto a media tensione, in involucro metallico, progettato per reti di distribuzione a 36 kV (tensione massima di sistema 40,5 kV). Integra funzioni di commutazione, protezione, isolamento e controllo all'interno di un involucro sigillato isolato a gas. Le parti sotto tensione principali sono alloggiate in un serbatoio in acciaio inossidabile riempito con gas SF₆ o con un gas isolante alternativo ecocompatibile, che garantisce un’eccellente rigidità dielettrica, capacità di estinzione dell’arco e affidabilità a lungo termine.

Le RMU da 36 kV sono ampiamente utilizzate nelle sottostazioni delle aziende elettriche, nei sistemi di alimentazione industriali, negli impianti di energia rinnovabile, nelle infrastrutture di trasporto e nelle reti di distribuzione urbane, dove sono richieste elevata affidabilità, installazione compatta e manutenzione minima.

Caratteristiche principali
·Tensione nominale: 36 kV
·Tensione massima del sistema: 40,5 kV
·Struttura completamente sigillata con isolamento a gas
·Design compatto e modulare
·Serbatoio di gas sigillato che non richiede manutenzione
·Elevata sicurezza operativa grazie a meccanismi di interblocco
·Eccellente isolamento contro polvere, umidità e inquinamento
·Configurazioni di alimentazione espandibili
·Monitoraggio remoto e compatibilità SCADA
·Classificazione dell’arco interno opzionale

Moduli funzionali tipici
Un RMU da 36 kV può includere:
·Interruttore di sezionamento a carico (LBS)
·Interruttore sottovuoto (VCB)
·Combinazione interruttore-fusibile
·Modulo sbarre collettrici
·Modulo interruttore per cavi
·Sezionatore di sbarra
·Modulo di misura
·Sezionatore di messa a terra
·Trasformatore di tensione (VT)
·Trasformatore di corrente (CT)
·Unità terminale remota (RTU)

Configurazioni tipiche:
CCC – Tre sezionatori di carico
CCF – Due sezionatori per cavi + un alimentatore con trasformatore e fusibile
CCV – Due sezionatori per cavi + un interruttore a vuoto
Configurazioni modulari espandibili per alimentatori aggiuntivi

Specifiche tecniche tipiche
·Tensione nominale: 36 kV
·Tensione massima di sistema: 40,5 kV
·Frequenza nominale: 50/60 Hz
·Corrente nominale: 630 A (1250 A opzionale)
·Corrente nominale di tenuta a breve termine: 20–25 kA, 3 s
·Corrente di tenuta di picco: 50–63 kA
·Corrente nominale di interruzione in cortocircuito: fino a 25 kA
·Tensione di tenuta all’impulso di fulmine (BIL): 170 kV
·Tensione di tenuta alla frequenza industriale: 70/95 kV (1 min)
·Grado di protezione: involucro IP4X, serbatoio del gas sigillato IP67
·Resistenza meccanica: ≥2.000–10.000 operazioni
·Tasso di perdita di gas: tipicamente <0,1–0,2% all’anno
·Durata di vita utile: ≥30 anni
·Norme applicabili: IEC 62271-1, IEC 62271-200, IEC 62271-103

Componenti principali
·Serbatoio del gas in acciaio inossidabile sigillato ermeticamente
·Gas SF6 o gas eco-isolante
·Interruttore di carico a tre posizioni (ON–OFF–TERRA)
·Interruttore sottovuoto (modulo VCB)
·Barre collettrici in rame
·Vano di collegamento dei cavi
·Interruttore di messa a terra
·Sistema di interblocco meccanico ed elettrico
·Indicatore di densità del gas
·Dispositivo di scarico della pressione
·Quadro di comando a bassa tensione

Principio di funzionamento
·Il cavo in entrata alimenta l’RMU tramite un sezionatore di carico.
·La corrente fluisce attraverso la barra collettrice isolata verso le linee di alimentazione in uscita.
·In condizioni normali, i sezionatori di carico eseguono le operazioni di commutazione.
·In caso di guasto, il fusibile o l’interruttore sottovuoto interrompe la corrente di guasto.
·L’alimentatore guasto viene isolato mentre gli alimentatori rimanenti continuano a fornire energia, mantenendo la continuità della rete.

Vantaggi
·Ingombro di installazione ridotto
·Elevata affidabilità dell’isolamento
·Serbatoio sigillato che non richiede manutenzione
·Eccellente resistenza a condizioni ambientali estreme
·Elevata sicurezza operativa
·Durata ridotta delle interruzioni grazie al rapido isolamento dei guasti
·Lunga durata di servizio
·Adatto all’automazione delle reti intelligenti (smart grid)
·Elevata disponibilità delle apparecchiature

Applicazioni tipiche
·Sottostazioni secondarie delle aziende elettriche
·Reti di distribuzione urbane sotterranee
·Impianti industriali
·Edifici commerciali
·Impianti eolici
·Parchi solari fotovoltaici
·Data center
·Aeroporti
·Ospedali
·Sistemi di alimentazione ferroviari e della metropolitana
·Attività minerarie
·Impianti petroliferi e del gas

Norme applicabili
·IEC 62271-1 – Apparecchiature di commutazione e controllo ad alta tensione – Specifiche comuni
·IEC 62271-200 – Apparecchiature di commutazione e controllo in corrente alternata in involucro metallico
·IEC 62271-103 – Interruttori per tensioni nominali superiori a 1 kV
·IEC 61869 – Trasformatori di misura
·IEC 60529 – Gradi di protezione (codice IP)

Riepilogo dei valori nominali tipici
·Tensione nominale: 36 kV
·Tensione massima di sistema: 40,5 kV
·Corrente nominale: 630 A
·Corrente di cortocircuito: 20–25 kA
·BIL: 170 kV
·Resistenza alle tensioni di rete: 70/95 kV
·Mezzo di isolamento: SF6 o eco-gas
·Grado di protezione: IP67 (serbatoio di gas sigillato)
·Installazione: interna / esterna
·Automazione: SCADA / RTU opzionali
·Durata di vita utile: ≥30 anni

Vantaggi principali
Un'unità ad anello (RMU) isolata a gas da 36 kV offre una soluzione altamente affidabile e compatta per i sistemi di distribuzione a media tensione. Il suo design a isolamento in gas sigillato riduce al minimo la manutenzione, migliora la sicurezza operativa e garantisce prestazioni affidabili in ambienti difficili. Grazie alle configurazioni modulari, alle funzionalità di monitoraggio remoto e alla conformità alle norme IEC, è particolarmente adatta alle moderne applicazioni nei settori dei servizi pubblici, industriali e delle energie rinnovabili, dove l’alimentazione elettrica continua e l’isolamento efficiente dei guasti sono essenziali.
