L'unità principale ad anello (RMU) isolata a gas da 24 kV garantisce affidabilità nelle operazioni di commutazione, protezione, sezionamento e isolamento dei guasti

{{{sourceTextContent.subTitle}}}

Unità principale ad anello (RMU) da 24 kV

{{{sourceTextContent.description}}}

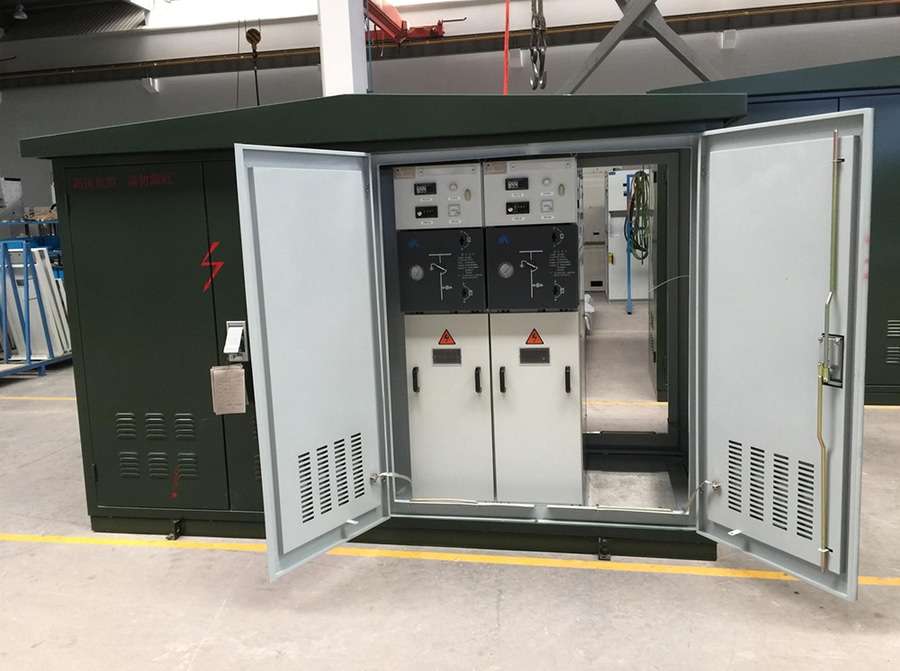

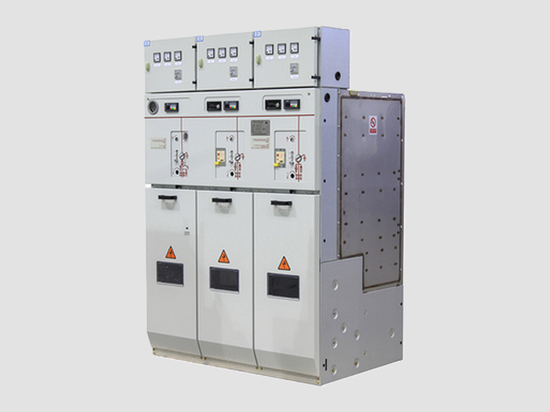

L'unità ad anello (RMU) isolata a gas da 24 kV è un quadro elettrico di media tensione assemblato in fabbrica e racchiuso in un involucro metallico, progettato per reti di distribuzione a 24 kV. Garantisce affidabilità nelle operazioni di commutazione, protezione, sezionamento e isolamento dei guasti, mantenendo al contempo l'alimentazione elettrica ininterrotta alle sezioni integre della rete. I principali componenti sotto tensione sono racchiusi in un serbatoio sigillato in acciaio inossidabile riempito con gas SF₆ o con un gas isolante ecocompatibile, che garantisce eccellenti prestazioni di isolamento e di estinzione dell’arco.

Caratteristiche principali
·Tensione nominale: 24 kV
·Struttura compatta, completamente sigillata e isolata a gas
·Serbatoio di gas sigillato a vita che non richiede manutenzione
·Elevata affidabilità operativa e sicurezza
·Adatto per sottostazioni interne ed esterne
·Design modulare ed espandibile
·Bassi requisiti di manutenzione
·Classificazione dell’arco interno disponibile
·Compatibile con sistemi SCADA e di automazione della distribuzione

Moduli funzionali tipici
Un RMU da 24 kV può essere configurato con combinazioni di:
·Interruttore di sezionamento a carico (LBS)
·Interruttore a vuoto (VCB)
·Combinazione interruttore-fusibile
·Modulo sbarre collettrici
·Modulo interruttore per cavi
·Modulo di misurazione
·Interruttore di messa a terra
·Interruttore di sezionamento sbarre
·Unità terminale remota (RTU)

Le configurazioni tipiche includono:
CCC – Tre sezionatori di carico
CCF – Due sezionatori per cavi + un sezionatore con fusibile
CCV – Due sezionatori per cavi + un interruttore sottovuoto
Configurazioni modulari espandibili per alimentatori aggiuntivi

Specifiche tecniche tipiche
·Tensione nominale: 24 kV
·Tensione massima di sistema: 24/25,8 kV
·Frequenza nominale: 50/60 Hz
·Corrente nominale: 630 A (1250 A opzionale)
·Corrente di tenuta a breve termine: 20–25 kA, 3 s
·Corrente di tenuta di picco: 50–63 kA
·Corrente nominale di interruzione in cortocircuito: fino a 25 kA
·Tensione di tenuta all’impulso di fulmine (BIL): 125 kV
·Tensione di tenuta a frequenza industriale: 50 kV (1 min)
·Grado di protezione: involucro IP4X, serbatoio di gas sigillato IP67
·Resistenza meccanica: ≥2.000–10.000 operazioni
·Tasso di perdita di gas: tipicamente <0,1–0,2% all’anno
·Norme applicabili: IEC 62271-1, IEC 62271-200, IEC 62271-103

Componenti principali
·Serbatoio di gas sigillato in acciaio inossidabile
·Gas SF6 o gas eco-isolante
·Interruttore di carico (LBS)
·Interruttore sottovuoto (moduli VCB)
·Interruttore a tre posizioni (ON–OFF–TERRA)
·Barre collettrici in rame
·Vano terminazioni cavi
·Quadro di comando a bassa tensione
·Sistema di interblocco meccanico ed elettrico
·Indicatore di pressione del gas
·Dispositivo di scarico della pressione

Principio di funzionamento
·L’alimentatore in entrata alimenta l’RMU tramite un commutatore a cavo.
·La barra collettrice interna isolata distribuisce l’energia alle linee di uscita.
·Durante il normale funzionamento, gli interruttori di carico eseguono le operazioni di commutazione.
·In caso di guasto, il fusibile o l’interruttore sottovuoto interrompe la corrente di guasto.
·La linea di alimentazione difettosa viene isolata mentre la rete restante continua a funzionare, garantendo un’elevata continuità del servizio.

Vantaggi
·Ingombro ridotto
·Eccellenti prestazioni di isolamento
·Elevata affidabilità in ambienti inquinati, umidi e costieri
·Manutenzione minima
·Lunga durata (tipicamente 30 anni o più)
·Elevata sicurezza del personale
·Riduzione della durata delle interruzioni grazie al rapido isolamento dei guasti
·Adatto all’automazione delle reti intelligenti (smart grid) e al comando a distanza

Applicazioni tipiche
·Sottostazioni di distribuzione urbane
·Impianti industriali
·Complessi commerciali
·Reti di distribuzione residenziali
·Impianti di energia rinnovabile
·Parchi eolici
·Impianti solari fotovoltaici
·Aeroporti
·Ospedali
·Sistemi di alimentazione ferroviari e metropolitani
·Data center
·Sottostazioni secondarie delle utility

Norme internazionali applicabili
·IEC 62271-1 – Apparecchiature di commutazione e controllo ad alta tensione – Specifiche comuni
·IEC 62271-200 – Apparecchiature di commutazione e controllo in corrente alternata con involucro metallico
·IEC 62271-103 – Interruttori per tensioni nominali superiori a 1 kV
·IEC 61869 – Trasformatori di misura (ove applicabile)
·IEC 60529 – Gradi di protezione (codice IP)

Riepilogo dei valori nominali tipici
·Tensione nominale: 24 kV
·Corrente nominale: 630 A
·Corrente di guasto: 20–25 kA
·BIL: 125 kV
·Resistenza alla tensione di rete: 50 kV
·Mezzo di isolamento: SF₆ o eco-gas
·Installazione: interna / esterna
·Grado di protezione: IP67 (serbatoio sigillato)
·Automazione: SCADA / RTU opzionali
·Durata di vita utile: ≥30 anni

Un RMU isolato a gas da 24 kV è ampiamente utilizzato nei moderni sistemi di distribuzione a media tensione grazie alle sue dimensioni compatte, alla struttura sigillata, all’elevata affidabilità e alla capacità di mantenere la continuità della rete attraverso un efficiente isolamento dei guasti. È particolarmente adatto per infrastrutture urbane, impianti industriali, impianti di energia rinnovabile e reti di distribuzione intelligenti.
