Unità principale ad anello (RMU) isolata a gas da 12 kV: un quadro elettrico di media tensione compatto e assemblato in fabbrica

{{{sourceTextContent.subTitle}}}

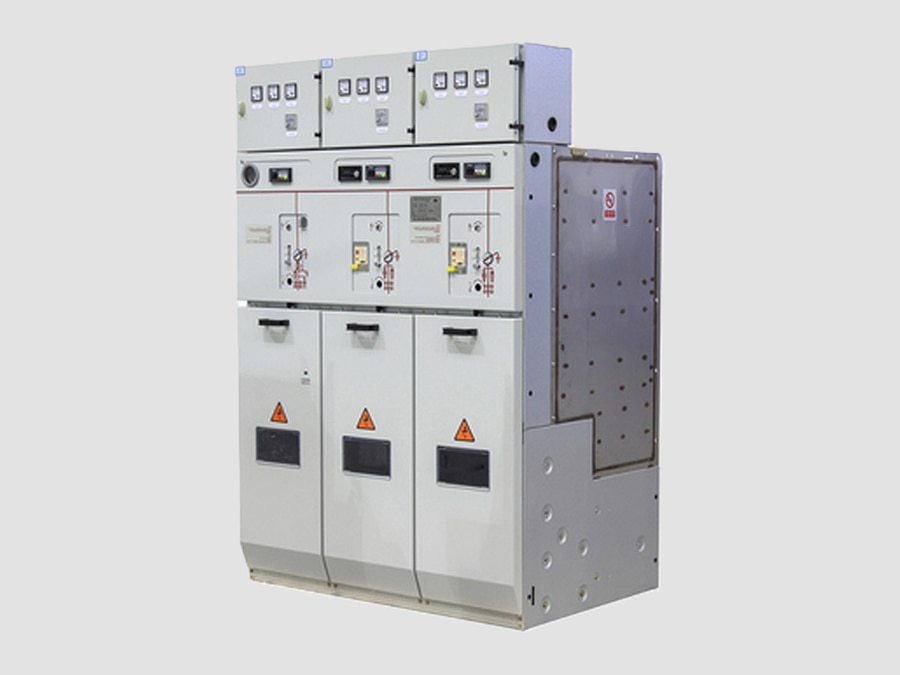

Unità principale ad anello (RMU) da 12 kV

{{{sourceTextContent.description}}}

L'unità principale ad anello (RMU) isolata a gas da 12 kV è un quadro elettrico compatto di media tensione, assemblato in fabbrica, utilizzato nelle reti di distribuzione secondaria dell'energia elettrica. È progettata per garantire le funzioni di commutazione, protezione, isolamento e sezionamento delle linee di distribuzione a 12 kV, assicurando al contempo un'elevata affidabilità e una manutenzione minima. Tutti i componenti sotto tensione sono racchiusi in un serbatoio sigillato isolato a gas, che li protegge da polvere, umidità, inquinamento e condizioni ambientali avverse.

Caratteristiche principali
·Tensione nominale: 12 kV
·Frequenza nominale: 50/60 Hz
·Struttura isolata a gas, sigillata a vita
·Ingombro ridotto per l’installazione in ambienti interni o esterni
·Elevata affidabilità operativa
·Serbatoio di gas esente da manutenzione
·Configurazioni modulari ed espandibili
·Elevata sicurezza del personale grazie al design interno resistente all’arco elettrico (opzionale)
·Adatto al monitoraggio remoto e all’automazione della distribuzione (SCADA)

Moduli funzionali tipici
·Interruttore di sezionamento a carico (LBS)
·Interruttore a vuoto (VCB)
·Combinazione interruttore-fusibile
·Interruttore di messa a terra
·Modulo sbarra collettrice
·Modulo di misurazione
·Vano di collegamento cavi

Le configurazioni tipiche includono:
·CCF – Due interruttori per cavi + un alimentatore con trasformatore protetto da fusibile
·CCC – Tre sezionatori di carico
·CCV – Due sezionatori per cavi + un interruttore sottovuoto
·Configurazioni modulari espandibili

Specifiche tecniche tipiche
·Tensione nominale: 12 kV
·Tensione massima del sistema: 12/17,5 kV
·Frequenza nominale: 50/60 Hz
·Corrente nominale: 630 A (fino a 1250 A opzionale)
·Corrente di tenuta a breve tempo: 20–25 kA, 3 s
·Corrente di tenuta di picco: 50–63 kA
·Capacità di interruzione: 20–25 kA
·Tensione di tenuta all’impulso di fulmine (BIL): 75 kV
·Tensione di tenuta alla frequenza industriale: 28 kV (1 min)
·Grado di protezione: involucro IP4X (tipicamente IP67 per il serbatoio del gas)
·Resistenza meccanica: ≥2.000–10.000 operazioni
·Tasso di perdita di gas: tipicamente <0,1–0,2% all’anno
·Norma applicabile: IEC 62271-200, IEC 62271-103

Costruzione
Una tipica RMU da 12 kV isolata a gas è costituita da:
·Serbatoio di gas sigillato in acciaio inossidabile
·Gas SF6 o gas isolante ecologico alternativo
·Commutatore a tre posizioni (ON–OFF–TERRA)
·Interruttore sottovuoto (per moduli interruttori)
·Barre collettrici
·Vano terminazioni cavi
·Vano di comando a bassa tensione
·Interblocchi meccanici ed elettrici
·Dispositivo di scarico della pressione

Principio di funzionamento
·L’energia in entrata arriva attraverso un cavo di alimentazione.
·L’interruttore di carico alimenta la barra collettrice interna.
·L’energia viene distribuita alle linee di uscita o ai trasformatori.
·In caso di guasto, il fusibile o l’interruttore a vuoto isola la sezione difettosa.
·Le linee di alimentazione integre rimangono sotto tensione, garantendo la continuità del servizio.

Vantaggi
·Design molto compatto
·Eccellenti prestazioni di isolamento
·Elevata affidabilità in ambienti inquinati e umidi
·Ridotti requisiti di manutenzione
·Maggiore sicurezza per gli operatori
·Elevata continuità del servizio
·Adatto all’automazione delle reti intelligenti
·Lunga durata (in genere oltre 30 anni)

Applicazioni
·Reti di distribuzione urbane
·Edifici commerciali
·Impianti industriali
·Impianti di energia rinnovabile
·Parchi eolici
·Centrali solari
·Aeroporti
·Ospedali
·Ferrovie e sistemi metropolitani
·Data center
·Sottostazioni secondarie di rete

Norme comuni
·IEC 62271-200 – Quadri di commutazione in corrente alternata con involucro metallico
·IEC 62271-103 – Interruttori per tensioni nominali superiori a 1 kV
·IEC 62271-1 – Specifiche comuni
·IEC 60044 / IEC 61869 – Trasformatori di misura (se installati)
·IEC 60529 – Grado di protezione (IP)

Valori nominali tipici
·Tensione: 12 kV
·Corrente: 630 A
·Corrente di guasto: 20–25 kA
·BIL: 75 kV
·Protezione: IP67 (serbatoio del gas)
·Mezzo di isolamento: SF6 o eco-gas
·Installazione: Interna / Esterna
·Meccanismo di azionamento: Manuale o motorizzato
·Automazione: Integrazione SCADA/RTU opzionale

Le moderne RMU da 12 kV isolate a gas sono ampiamente utilizzate nei sistemi di distribuzione a media tensione poiché combinano ingombro ridotto, struttura sigillata ed elevata affidabilità operativa, consentendo al contempo un rapido isolamento dei guasti e un'alimentazione elettrica ininterrotta alle sezioni della rete non interessate dal guasto.
