Isolatore a disco in vetro per linee aeree di trasmissione e distribuzione

{{{sourceTextContent.subTitle}}}

Isolante a disco di vetro

{{{sourceTextContent.description}}}

L'isolatore a disco in vetro, noto anche come isolatore di sospensione in vetro temperato o isolatore a cappuccio e perno in vetro, è un isolatore ad alta tensione utilizzato nelle linee aeree di trasmissione e distribuzione per isolare elettricamente i conduttori dai tralicci e dalle strutture di sostegno, resistendo al contempo ai carichi meccanici di trazione.

È realizzato in vetro temperato, combinato con raccordi metallici a cappuccio e perno, e viene comunemente assemblato in stringhe di isolatori per sistemi di trasmissione a media, alta ed altissima tensione.

Funzioni principali
·Isolamento elettrico: impedisce il flusso di corrente tra i conduttori sotto tensione e le strutture di trasmissione collegate a terra.
·Supporto meccanico: sostiene i conduttori aerei e resiste al peso dei conduttori, ai carichi del vento e alle forze di trazione.
·Distribuzione della tensione: garantisce l’isolamento su lunghe distanze di trasmissione grazie a unità composte da più dischi.
·Identificazione dei guasti: la rottura del vetro è visivamente rilevabile poiché i dischi danneggiati si frantumano completamente.

Applicazioni tipiche

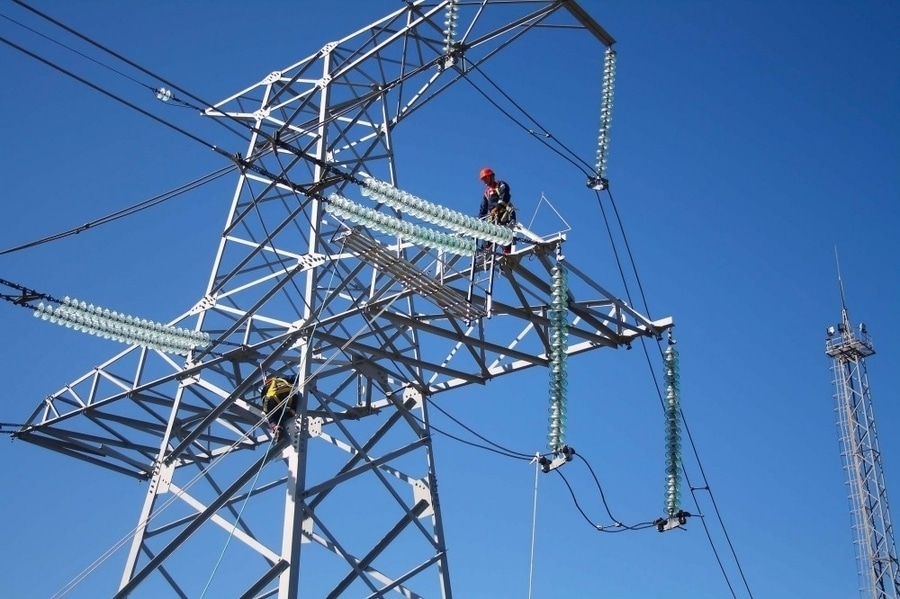

·Linee di trasmissione aeree ad alta tensione
·Sistemi di trasmissione ad altissima tensione (EHV)
·Torri di sospensione
·Torri di tensione/di testa
·Reti di distribuzione
·Sistemi di elettrificazione ferroviaria
·Corridoi di trasmissione dell’energia elettrica

Specifiche tecniche tipiche
·Tensione nominale: 11 kV – 1000 kV+
·Tipo di isolatore: a disco di sospensione
·Materiale: vetro temperato
·Struttura isolante: a cappuccio e perno
·Installazione: all’aperto
·Resistenza meccanica: 40 kN – 530 kN+
·Frequenza: 50 Hz / 60 Hz
·Montaggio: assemblaggio a stringa
·Prestazioni in condizioni di inquinamento: conformi alla progettazione della distanza di dispersione

Costruzione
Un tipico isolatore a disco in vetro è costituito da:
1. Corpo del disco in vetro temperato
·Fornisce isolamento elettrico
·Elevata rigidità dielettrica
·La struttura trasparente consente l’ispezione visiva
·Progettato per resistere a sollecitazioni meccaniche e termiche
2. Cappuccio metallico
·Solitamente in acciaio zincato
·Collega la parte superiore della stringa di isolatori
·Fornisce il collegamento meccanico tra le unità
3. Perno metallico
·Collega la parte inferiore dell’unità isolante
·Trasferisce il carico meccanico di trazione
4. Giunto in cemento
·Unisce il corpo in vetro ai raccordi metallici
·Garantisce la stabilità meccanica
5. Superficie protettiva smaltata
·Migliora la resistenza agli agenti atmosferici
·Riduce l’adesione delle impurità

Principio di funzionamento
Durante il normale funzionamento:
·Il disco di vetro garantisce l’isolamento tra il conduttore e la torre.
·Più dischi sono collegati in serie per sopportare la tensione di sistema richiesta.
·Il carico meccanico viene trasmesso attraverso il gruppo composto da cappuccio e perno.

In condizioni anomale:
·L’isolatore resiste agli impulsi da fulmine e alle sovratensioni di commutazione.
·In caso di guasto di un’unità in vetro, il corpo in vetro si frantuma mentre i raccordi metallici rimangono fissati, consentendo un facile rilevamento e la sostituzione.

Vantaggi
·Eccellenti prestazioni di isolamento elettrico
·Facile ispezione visiva delle unità danneggiate
·Elevata resistenza meccanica
·Lunga durata
·Caratteristiche elettriche stabili
·Buona resistenza all’invecchiamento
·Modalità di guasto autoidentificabile
·Adatto a linee di trasmissione ad altissima tensione
·Elevata resistenza alle variazioni di temperatura

Tipi comuni
1. Isolatore a disco di vetro a sospensione standard
·Utilizzato per normali applicazioni di trasmissione
·Installato come stringhe di sospensione verticali
2. Isolatore a disco di vetro anti-inquinamento
·Maggiore distanza di dispersione
·Utilizzato in aree costiere e industriali soggette a inquinamento
3. Isolatore a disco di vetro ad alta resistenza meccanica
·Progettato per carichi elevati sui conduttori
·Utilizzato in linee di trasmissione a campata lunga
4. Isolatore a disco di vetro a trazione
·Utilizzato per tralicci angolari e applicazioni in capo di linea

Applicazioni tipiche in termini di tensione
·11–33 kV Catene di sospensione corte
·66–132 kV Catene a dischi multipli
·220 kV Circa 12–16 dischi
·330–500 kV Catene di sospensione più lunghe
·765–1000 kV Catene EHV/UHV extra-lunghe

Norme applicabili
·IEC 60383 – Isolatori per linee aeree con tensione nominale superiore a 1000 V
·IEC 60305 – Isolatori per linee aeree – Unità isolanti in ceramica o vetro per sistemi in corrente alternata
·IEC 61109 – Isolatori compositi per linee aeree in corrente alternata
·ANSI C29.2 – Isolatori di sospensione in porcellana lavorata a umido e in vetro temperato

Applicazioni tipiche per settore
·Aziende elettriche: isolamento delle linee di trasmissione
·Energie rinnovabili: linee di trasmissione per l’allacciamento alla rete
·Sistemi ferroviari: elettrificazione aerea
·Servizi industriali: reti private ad alta tensione
·Operatori di trasmissione dell’energia: linee aeree EHV/UHV

Caratteristiche principali
·Corpo isolante in vetro temperato
·Design di sospensione con cappuccio e perno
·Elevata resistenza meccanica alla trazione
·Eccellenti prestazioni di isolamento elettrico
·Indicazione visiva di guasto
·Adatto a sistemi ad alta e altissima tensione
·Lunga durata con bassa manutenzione
·Ampiamente utilizzato nelle reti di trasmissione globali
·Conforme alle norme IEC 60305 e IEC 60383
