Gli isolatori polimerici per pali garantiscono un'elevata resistenza meccanica a fronte di un peso ridotto

{{{sourceTextContent.subTitle}}}

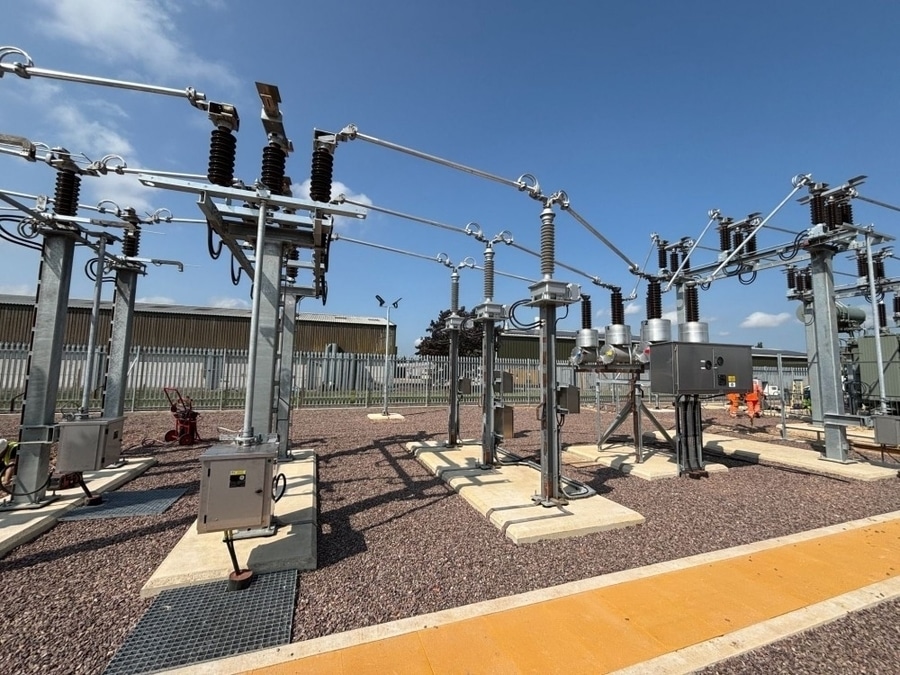

Isolatore polimerico a palo

{{{sourceTextContent.description}}}

L’isolatore polimerico per pali è un isolatore elettrico composito progettato per sostenere e isolare elettricamente i conduttori aerei nei sistemi di distribuzione e trasmissione a media e alta tensione. È costituito da un’anima in polimero rinforzato con fibra di vetro rivestita da un involucro in gomma siliconica e viene montato direttamente su pali o traverse per fornire sostegno meccanico e isolamento.

Rispetto ai tradizionali isolatori in porcellana per pali, quelli in polimero offrono un peso inferiore, prestazioni superiori in termini di resistenza all’inquinamento e una maggiore resistenza agli urti meccanici.

Funzioni principali
·Isolamento elettrico: impedisce la dispersione di corrente dai conduttori sotto tensione verso pali, torri o strutture collegate a terra.
·Supporto meccanico: sostiene i conduttori aerei e resiste a carichi verticali, orizzontali e a sbalzo.
·Stabilità della linea: mantiene la posizione del conduttore e le distanze elettriche richieste.
·Protezione ambientale: garantisce un isolamento affidabile in presenza di pioggia, inquinamento, esposizione ai raggi UV e condizioni esterne avverse.

Applicazioni tipiche
·Linee di distribuzione a media tensione
·Reti elettriche aeree
·Sistemi di distribuzione compatti
·Distribuzione elettrica urbana
·Reti elettriche industriali
·Sistemi di raccolta di energia rinnovabile
·Reti di elettrificazione ferroviaria
·Impianti di quadri elettrici montati su palo

Specifiche tecniche tipiche
·Tensione nominale: 11 kV – 230 kV
·Tensione di applicazione: sistemi a media e alta tensione
·Materiale isolante: polimero composito a base di gomma siliconica
·Materiale dell’anima: asta epossidica rinforzata con fibra di vetro
·Installazione: all’aperto
·Tipo di montaggio: su palo / su traversa
·Frequenza: 50 Hz / 60 Hz
·Resistenza meccanica: carico a sbalzo nominale
·Prestazioni in condizioni di inquinamento: elevate

Costruzione
Un tipico isolatore polimerico da palo è costituito da:
1. Asta centrale in polimero rinforzato con fibra di vetro (FRP)
·Fornisce resistenza meccanica
·Sostiene i carichi dei conduttori
·Resistente alle sollecitazioni di flessione e trazione
2. Involucro in gomma siliconica
·Fornisce isolamento esterno
·Eccellenti prestazioni idrofobiche
·Resistente ai raggi UV
·Mantiene le prestazioni di isolamento in ambienti inquinati
3. Coperture in gomma siliconica
·Aumentano la distanza di dispersione
·Migliorano la resistenza all’inquinamento
·Riducono la corrente di dispersione
4. Raccordi terminali metallici
·Acciaio zincato o lega di alluminio
·Utilizzati per il montaggio del conduttore e della struttura
·Progettati per sopportare carichi meccanici

Principio di funzionamento
Durante il normale funzionamento:
·Il conduttore sotto tensione è montato sul raccordo superiore.
·L’isolante in polimero garantisce l’isolamento tra il conduttore e la struttura portante.
·La corrente di dispersione rimane estremamente bassa.

In condizioni anomale:
·L’isolatore resiste a sovratensioni temporanee.
·L’anima in FRP garantisce stabilità meccanica in caso di vento, ghiaccio e movimento del conduttore.
·L’involucro in gomma siliconica impedisce il salto di scintilla causato da contaminazione e umidità.

Vantaggi
·Leggerezza rispetto ai modelli in porcellana
·Eccellenti proprietà idrofobiche
·Resistenza superiore all’inquinamento
·Elevato rapporto resistenza meccanica/peso
·Migliore resistenza agli urti
·Costi di trasporto e installazione ridotti
·Buone prestazioni sismiche
·Bassa necessità di manutenzione
·Adatto ad ambienti costieri e industriali

Tipi comuni
1. Isolatore polimerico da palo per linee di distribuzione
·Utilizzati in reti da 11 kV a 36 kV
·Applicazioni di distribuzione su pali
2. Isolatore polimerico su palo per linee di trasmissione
·Utilizzato in linee aeree ad alta tensione
·Fornisce supporto e isolamento al conduttore
3. Isolatore orizzontale su palo
·Montato orizzontalmente su pali o strutture
·Comuni nei sistemi di distribuzione compatti
4. Isolatore su palo verticale
·Montato verticalmente
·Utilizzato per il sostegno standard dei conduttori aerei

Norme applicabili
·IEC 61952 – Isolatori per linee aeree – Isolatori su palo in materiale composito
·IEC 61109 – Isolatori in materiale composito per linee aeree in corrente alternata
·ANSI C29.17 – Isolatori compositi su palo
·IEC 60815 – Selezione e dimensionamento di isolatori ad alta tensione per condizioni di inquinamento

Applicazioni tipiche in termini di tensione
·11–36 kV Pali di distribuzione e reti compatte
·66–110 kV Linee di sottotrasmissione
·132–230 kV Applicazioni su linee aeree ad alta tensione

Applicazioni tipiche per settore
·Aziende elettriche: Reti di distribuzione aeree
·Energie rinnovabili: Linee di raccolta eolica e solare
·Impianti industriali: Sistemi di distribuzione privati
·Ferrovie: sistemi di supporto all’elettrificazione
·Settore minerario: distribuzione di energia all’aperto
·Infrastrutture: reti elettriche urbane e rurali

Caratteristiche principali
·Struttura in composito di gomma siliconica
·Elevata resistenza meccanica con peso ridotto
·Eccellente resistenza all’inquinamento e all’umidità
·Progettazione con ampia distanza di dispersione
·Prestazioni all’aperto resistenti ai raggi UV
·Bassa corrente di dispersione
·Facilità di installazione e sostituzione
·Funzionamento senza necessità di manutenzione
·Adatto ai moderni sistemi di distribuzione aerea
·Conforme alle norme IEC 61952, IEC 61109 e ANSI C29.17
