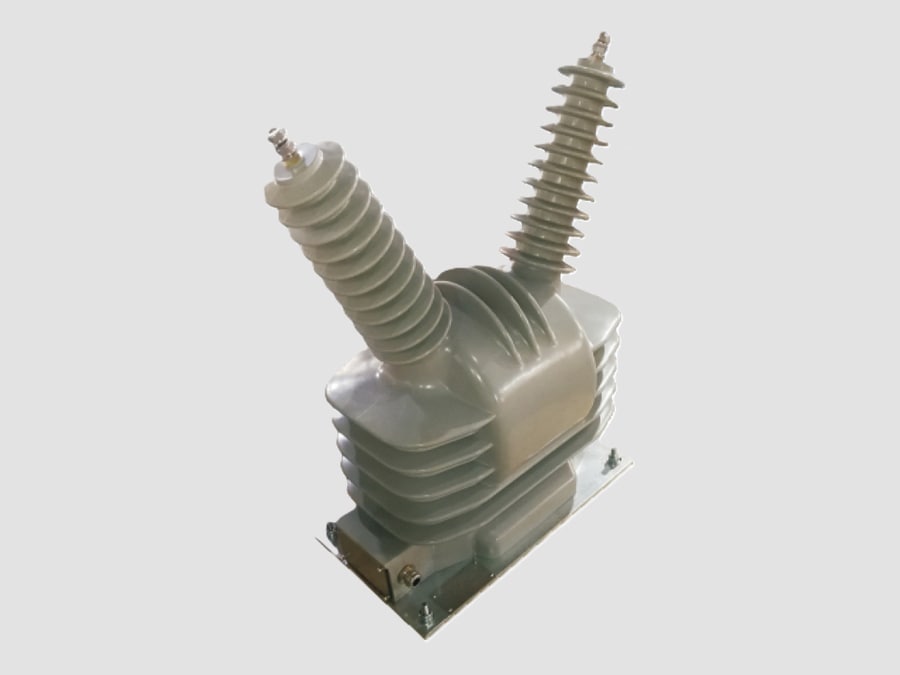

Trasformatore di tensione da 36 kV (tipo per esterni)

{{{sourceTextContent.subTitle}}}

Trasformatore di tensione da 36 kV

{{{sourceTextContent.description}}}

Il trasformatore di tensione (VT) da esterno da 36 kV, noto anche come trasformatore di potenziale (PT) da esterno, è un trasformatore di misura progettato per trasformare con precisione le tensioni dei sistemi a media tensione fino a 36 kV in segnali standardizzati a bassa tensione destinati a sistemi di misurazione, protezione, monitoraggio e automazione. È progettato per l’installazione all’aperto in sottostazioni, stazioni di commutazione e reti di distribuzione esposte alle condizioni ambientali.

Funzioni principali
Misura della tensione: riduce la tensione primaria di 36 kV a tensioni secondarie standard (tipicamente 100 V o 110 V) per le apparecchiature di misura.
Protezione: fornisce ingressi di tensione accurati ai relè di protezione per:
·Protezione da sovratensione
·Protezione da sottotensione
·Protezione direzionale
·Sincronizzazione
·Protezione di frequenza
·Monitoraggio del sistema di alimentazione
Isolamento elettrico: garantisce l’isolamento tra la rete ad alta tensione e i circuiti di controllo secondari.

Applicazioni tipiche
·Sottostazioni di media tensione all’aperto
·Stazioni di commutazione delle utility
·Reti di distribuzione a 33 kV
·Sottostazioni industriali
·Sistemi di raccolta di energia rinnovabile
·Centrali solari ed eoliche
·Impianti minerari e dell’industria pesante
·Sottostazioni di trazione ferroviaria

Specifiche tecniche tipiche
·Tensione nominale: 36 kV
·Tensione massima del sistema: 36 kV o 40,5 kV
·Frequenza nominale: 50 Hz / 60 Hz
·Tensione nominale primaria: 33 kV, 35 kV, 36 kV o 33/√3 kV
·Tensione nominale secondaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Classe di precisione: 0,1; 0,2; 0,5; 1,0; 3P; 6P
·Carico nominale: 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Tipo di isolamento: porcellana, polimero o resina epossidica
·Installazione: all’aperto
·Metodo di raffreddamento: aria naturale (AN)

Costruzione
Un tipico trasformatore di tensione da 36 kV per uso esterno è costituito da:
·Avvolgimento primario ad alta tensione
·Avvolgimenti secondari di misura/protezione
·Nucleo in lamiera di acciaio al silicio
·Sistema di isolamento in resina epossidica
·Isolatori in porcellana o polimero composito
·Custodia dei terminali resistente alle intemperie
·Terminali ad alta tensione
·Scatola terminale secondaria
·Struttura di montaggio
·Terminale di messa a terra

Il sistema di isolamento per uso esterno è progettato per resistere a:
·Pioggia e umidità
·Radiazione solare ed esposizione ai raggi UV
·Polvere e inquinamento industriale
·Contaminazione salina nelle zone costiere
·Variazioni di temperatura
·Sollecitazioni elettriche esterne

Tipi comuni
1. Trasformatore di tensione induttivo (IVT)
·Utilizza il principio dell’induzione elettromagnetica
·Adatto per applicazioni di misurazione e protezione
·Comune nelle sottostazioni a 33/36 kV
2. Trasformatore di tensione fase-terra
·Avvolgimento primario collegato tra fase e terra
·Comunemente utilizzato nei sistemi di distribuzione con messa a terra
3. Trasformatore di tensione fase-fase
·Avvolgimento primario collegato tra due fasi
·Utilizzato per la misurazione della tensione di linea
4. Trasformatore di tensione a doppio avvolgimento secondario
·Avvolgimenti separati per:
·Precisione di misurazione
·Precisione di protezione

Vantaggi
·Elevata precisione di misura della tensione
·Eccellenti prestazioni di isolamento all’aperto
·Lunga durata
·Struttura resistente agli agenti atmosferici
·Bassa manutenzione
·Elevata resistenza meccanica
·Adatto ad ambienti difficili
·Funzionamento affidabile nelle reti di distribuzione e industriali

Norme applicabili
·IEC 61869-1 – Trasformatori di misura – Requisiti generali
·IEC 61869-3 – Requisiti aggiuntivi per i trasformatori di tensione induttivi
·IEEE C57.13 – Requisiti standard IEEE per i trasformatori di misura

Cablaggio tipico
Lato primario
·Collegato fase-fase o fase-terra su un sistema a media tensione da 33–36 kV.
Lato secondario
Collegato a:
·Contatori di energia
·Misuratori di tensione
·Relè di protezione
·Dispositivi di monitoraggio della qualità dell’energia
·Sistemi SCADA
·Unità terminali remote (RTU)
·Apparecchiature di sincronizzazione

Applicazioni tipiche per settore
·Aziende elettriche: Misura della tensione nelle sottostazioni di distribuzione
·Energie rinnovabili: Impianti eolici e sistemi di collettori solari
·Impianti industriali: Protezione di alimentatori e trasformatori a media tensione
·Settore minerario: Reti di distribuzione dell’energia all’aperto
·Petrolio e gas: sottostazioni di alimentazione di processo
·Ferrovie: misurazione della potenza di trazione
·Infrastrutture: grandi sistemi commerciali e di servizi pubblici

Caratteristiche principali
·Tensione nominale fino a 36 kV
·Adatto a sistemi con tensione massima di 40,5 kV
·Design resistente alle intemperie per uso esterno
·Isolamento in porcellana/polimero o resina epossidica
·Elevata rigidità dielettrica
·Prestazioni accurate di misurazione e protezione
·Configurazioni multiple dell’avvolgimento secondario
·Basse caratteristiche di scarica parziale
·Funzionamento senza necessità di manutenzione
·Progettato in conformità ai requisiti delle norme IEC 61869 e IEEE C57.13
