Trasformatore di tensione da 24 kV (tipo per esterni)

{{{sourceTextContent.subTitle}}}

Trasformatore di tensione da 24 kV

{{{sourceTextContent.description}}}

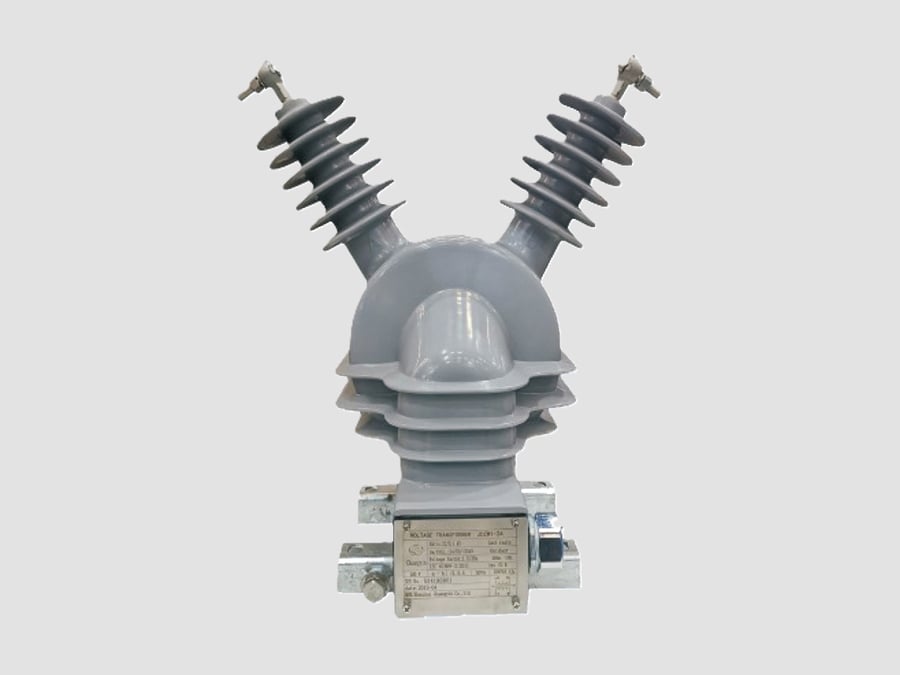

Il trasformatore di tensione (VT) da esterno da 24 kV, noto anche come trasformatore di potenziale (PT) da esterno, è un trasformatore di misura progettato per ridurre con precisione le tensioni dei sistemi a media tensione fino a 24 kV in uscite standardizzate a bassa tensione per la misurazione, la protezione, il monitoraggio e il controllo. È progettato per l’impiego all’aperto con isolamento e involucro resistenti alle intemperie, garantendo un funzionamento affidabile in condizioni ambientali difficili.

Funzioni principali
·Misura della tensione: converte i livelli di media tensione in tensioni secondarie standardizzate (tipicamente 100 V o 110 V) per la misurazione e il monitoraggio.
·Protezione: fornisce segnali di tensione precisi ai relè di protezione per la protezione da sovratensione, sottotensione, direzionale, di sincronizzazione, di frequenza e di distanza.
·Isolamento elettrico: isola elettricamente i circuiti ad alta tensione dalle apparecchiature di misurazione e protezione a bassa tensione, migliorando la sicurezza operativa.

Applicazioni tipiche
·Sottostazioni di distribuzione all’aperto
·Reti di distribuzione dell’energia elettrica
·Sistemi di distribuzione su pali
·Impianti di energia rinnovabile (solare ed eolica)
·Squadre di commutazione industriali
·Sistemi commerciali di distribuzione dell’energia elettrica
·Impianti minerari, petroliferi, del gas e petrolchimici

Specifiche tecniche tipiche
·Tensione nominale: 24 kV
·Tensione massima del sistema: 24 kV o 25,8 kV
·Frequenza nominale: 50 Hz / 60 Hz
·Tensione primaria nominale: 22 kV, 24 kV o 22/√3 kV
·Tensione secondaria nominale: 100 V, 110 V, 100/√3 V, 110/√3 V
·Classe di precisione: 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Carico nominale: 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Materiale isolante: resina epossidica o involucro in porcellana
·Distanza di dispersione: conforme ai requisiti della classe di inquinamento
·Metodo di raffreddamento: aria naturale (AN)
·Installazione: all’aperto

Costruzione
Un tipico trasformatore di tensione da 24 kV per uso esterno è costituito da:
·Avvolgimento primario ad alta tensione
·Uno o più avvolgimenti secondari
·Nucleo magnetico in lamiera di acciaio al silicio
·Incapsulamento in resina epossidica o involucro con isolatori in porcellana
·Isolamento esterno resistente alle intemperie
·Morsetti primari
·Scatola morsettiera secondaria sigillata
·Base di montaggio
·Morsetto di messa a terra

La struttura per uso esterno è progettata per resistere a:
·Pioggia e umidità
·Radiazioni UV
·Polvere e contaminanti presenti nell’aria
·Nebbia salina in ambienti costieri
·Ampie variazioni della temperatura ambiente

Tipi comuni
·Trasformatore di tensione induttivo monofase
·Trasformatore di tensione fase-terra
·Trasformatore di tensione fase-fase
·Trasformatore di tensione a doppio secondario per misurazione e protezione
·Trasformatore di tensione protetto da fusibile
·Trasformatore di tensione montato su palo

Vantaggi
·Elevata precisione di misura
·Eccellenti prestazioni di isolamento e dielettriche
·Design resistente alle intemperie e ai raggi UV
·Funzionamento senza necessità di manutenzione
·Elevata resistenza meccanica
·Struttura resistente alla corrosione
·Lunga durata operativa
·Prestazioni affidabili in ambienti esterni difficili

Norme applicabili
·IEC 61869-1 – Trasformatori di misura – Requisiti generali
·IEC 61869-3 – Requisiti aggiuntivi per i trasformatori di tensione induttivi
·IEEE C57.13 – Requisiti standard IEEE per i trasformatori di misura

Cablaggio tipico
Lato primario
·Collegato fase-fase o fase-terra sulla rete di distribuzione a 22–24 kV.

Lato secondario
·Contatori di energia
·Voltmetri
·Relè di protezione
·Analizzatori di qualità dell’energia
·SCADA e unità terminali remote (RTU)
·Apparecchiature di sincronizzazione

Applicazioni tipiche per settore
·Distribuzione di energia: misurazione dei consumi e protezione delle linee di alimentazione
·Energie rinnovabili: sistemi di raccolta per parchi solari ed eolici
·Impianti industriali: stazioni di commutazione all’aperto e sistemi di distribuzione
·Strutture commerciali: sottostazioni di distribuzione primaria
·Settore minerario: distribuzione elettrica all’aperto
·Petrolio e gas: distribuzione di potenza di processo
·Infrastrutture: aeroporti, ferrovie e reti di servizi pubblici

Caratteristiche principali
·Tensione nominale di sistema fino a 24 kV
·Progettati per il funzionamento continuo all’aperto
·Costruzione con isolamento in resina epossidica o porcellana
·Elevata rigidità dielettrica ed eccellente resistenza agli agenti atmosferici
·Trasformazione accurata della tensione per la misurazione e la protezione
·Disponibili diverse opzioni di avvolgimento secondario
·Design esente da manutenzione e resistente alla corrosione
·Conforme alle norme IEC 61869-1, IEC 61869-3 e IEEE C57.13
