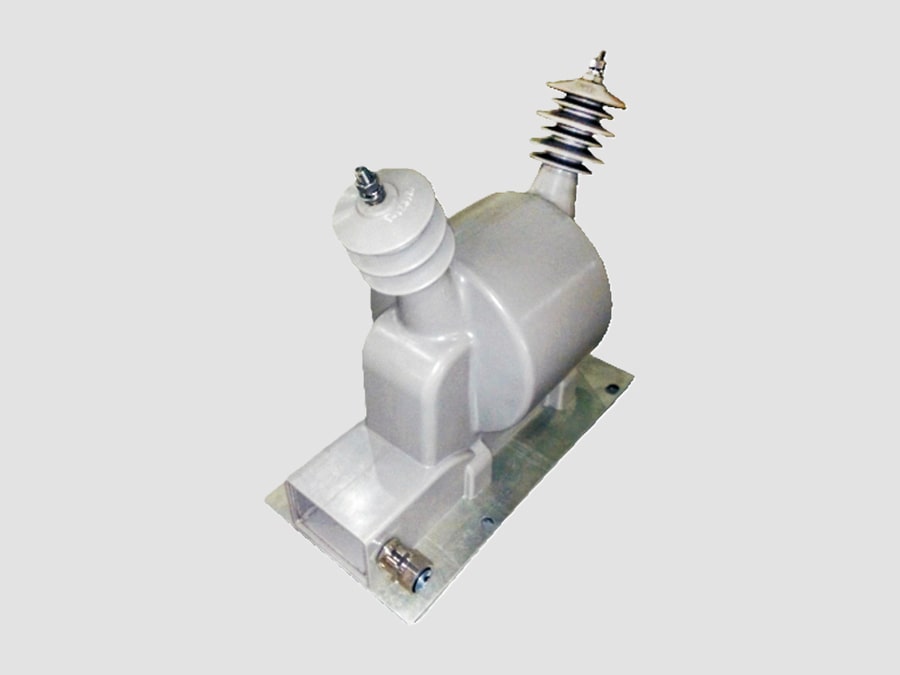

Trasformatore di tensione da 12 kV (tipo per esterni)

{{{sourceTextContent.subTitle}}}

Trasformatore di tensione da 12 kV

{{{sourceTextContent.description}}}

Il trasformatore di tensione (VT) da esterno da 12 kV, noto anche come trasformatore di potenziale (PT) da esterno, è un trasformatore di misura progettato per ridurre le tensioni dei sistemi a media tensione fino a 12 kV in uscite standardizzate a bassa tensione destinate alla misurazione, alla protezione, al monitoraggio e al controllo. È progettato specificatamente per l’installazione all’aperto, con materiali di isolamento e involucro resistenti alle intemperie che garantiscono prestazioni affidabili in condizioni ambientali difficili.

Funzioni principali
·Misura della tensione: riduce i livelli di media tensione a tensioni secondarie standardizzate (tipicamente 100 V o 110 V) per la misurazione e il monitoraggio.
·Protezione: fornisce segnali di tensione accurati ai relè di protezione per la protezione da sovratensione, sottotensione, direzionale, di sincronizzazione, di frequenza e di distanza.
·Isolamento elettrico: garantisce l’isolamento galvanico tra il circuito primario ad alta tensione e le apparecchiature secondarie a bassa tensione, migliorando la sicurezza operativa.

Applicazioni tipiche
·Sottostazioni di distribuzione all’aperto
·Sistemi di distribuzione su pali
·Reti di distribuzione delle utility
·Impianti di energia rinnovabile (solare ed eolica)
·Distribuzione di energia industriale
·Progetti di elettrificazione rurale
·Impianti minerari e del settore petrolifero e del gas

Specifiche tecniche tipiche
·Tensione nominale: 12 kV
·Tensione massima del sistema: 12 kV o 17,5 kV
·Frequenza nominale: 50 Hz / 60 Hz
·Tensione nominale primaria: 11 kV, 12 kV o 11/√3 kV
·Tensione secondaria nominale: 100 V, 110 V, 100/√3 V, 110/√3 V
·Classe di precisione: 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Carico nominale: 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Materiale isolante: resina epossidica o involucro in porcellana
·Distanza di dispersione: progettata per la classe di inquinamento applicabile
·Metodo di raffreddamento: aria naturale (AN)
·Installazione: all’aperto

Costruzione
Un tipico trasformatore di tensione da 12 kV per uso esterno è costituito da:
·Avvolgimento primario ad alta tensione
·Uno o più avvolgimenti secondari
·Nucleo in lamierini di acciaio al silicio
·Alloggiamento isolato con resina epossidica o porcellana
·Involucro resistente alle intemperie
Morsetti primari
·Scatola terminale secondaria con coperchio sigillato
·Base di montaggio
·Terminale di messa a terra

L’involucro per uso esterno è progettato per resistere a:
·Pioggia e umidità
·Radiazioni UV
·Polvere e inquinamento
·Ambienti costieri ricchi di salsedine (con distanza di dispersione adeguata)
·Ampie variazioni di temperatura

Tipi comuni
·Trasformatore di tensione induttivo monofase
·Trasformatore di tensione fase-terra
·Trasformatore di tensione fase-fase
·Trasformatore di tensione a doppio secondario (misurazione e protezione)
·Trasformatore di tensione protetto da fusibile
·Trasformatore di tensione montato su palo

Vantaggi
·Elevata precisione di misura
·Eccellenti prestazioni di isolamento per uso esterno
·Struttura resistente alle intemperie e ai raggi UV
·Funzionamento senza necessità di manutenzione
·Elevata resistenza meccanica
·Lunga durata
·Alloggiamento resistente alla corrosione
·Funzionamento affidabile in ambienti difficili

Norme applicabili
·IEC 61869-1 – Trasformatori di misura – Requisiti generali
·IEC 61869-3 – Requisiti aggiuntivi per i trasformatori di tensione induttivi
·IEEE C57.13 – Requisiti standard IEEE per i trasformatori di misura

Cablaggio tipico
Lato primario
·Collegamento fase-fase o fase-terra sulla rete di distribuzione a 11–12 kV.

Lato secondario
·Contatori di energia
·Voltmetri
·Relè di protezione
·Analizzatori di qualità dell’energia
·SCADA e unità terminali remote (RTU)
·Apparecchiature di sincronizzazione

Applicazioni tipiche per settore
·Distribuzione di energia: misurazione dei consumi e protezione delle linee di alimentazione
·Energie rinnovabili: sistemi di raccolta per parchi solari ed eolici
·Impianti industriali: stazioni di commutazione all’aperto e sistemi di distribuzione
·Strutture commerciali: sottostazioni di distribuzione primaria
·Settore minerario: distribuzione elettrica all’aperto
·Petrolio e gas: distribuzione dell’energia di processo
·Elettrificazione rurale: misurazione della tensione su pali

Caratteristiche principali
·Tensione nominale del sistema fino a 12 kV
·Progettati per l’installazione all’aperto in tutte le condizioni atmosferiche
·Costruzione con isolamento in resina epossidica o porcellana
·Elevata rigidità dielettrica con eccellente resistenza ambientale
·Trasformazione accurata della tensione per la misurazione e la protezione
·Disponibili diverse configurazioni degli avvolgimenti secondari
·Progettazione esente da manutenzione e resistente alla corrosione
·Conforme alle norme IEC 61869-1, IEC 61869-3 e IEEE C57.13
