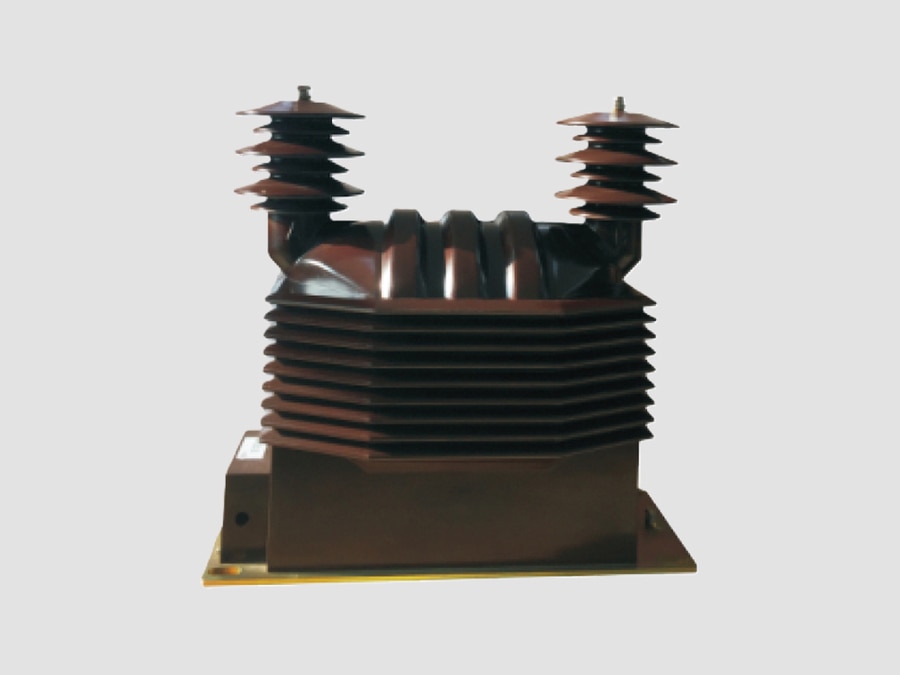

Trasformatore di tensione da 36 kV (tipo per interni)

{{{sourceTextContent.subTitle}}}

Trasformatore di tensione da 36 kV

{{{sourceTextContent.description}}}

Il trasformatore di tensione (VT) per interni da 36 kV, noto anche come trasformatore di potenziale (PT) per interni, è un trasformatore di misura progettato per ridurre con precisione le tensioni dei sistemi a media tensione fino a 36 kV in uscite standardizzate a bassa tensione destinate alla misurazione, alla protezione, al monitoraggio e al controllo. Questi trasformatori sono ampiamente installati in quadri di comando con involucro metallico per uso interno, sottostazioni e sistemi industriali di distribuzione dell’energia elettrica.

Funzioni principali
·Misura della tensione: converte l’alta tensione primaria in tensioni secondarie standardizzate (tipicamente 100 V o 110 V) per gli strumenti di misura e la misurazione a fini di fatturazione.
·Protezione: fornisce segnali di tensione accurati ai relè di protezione per la protezione da sovratensione, sottotensione, direzionale, di sincronizzazione, di frequenza e di distanza.
·Isolamento elettrico: isola elettricamente i circuiti secondari di misura e protezione dalla rete ad alta tensione, garantendo la sicurezza del personale e delle apparecchiature.

Applicazioni tipiche
·Quadri di media tensione per interni
·Sottostazioni di distribuzione
·Sottostazioni industriali
·Unità ad anello (RMU)
·Edifici commerciali
·Impianti di energia rinnovabile (eolica e solare)
·Settori minerario, petrolifero e del gas e industrie pesanti
·Sistemi di alimentazione per la trazione ferroviaria

Specifiche tecniche tipiche
·Tensione nominale: 36 kV
·Tensione massima del sistema: 36 kV o 40,5 kV
·Frequenza nominale: 50 Hz / 60 Hz
·Tensione nominale primaria: 33 kV, 35 kV, 36 kV o 33/√3 kV
·Tensione nominale secondaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Classe di precisione: 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Carico nominale: 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Tipo di isolamento: resina epossidica colata sotto vuoto
·Metodo di raffreddamento: aria naturale (AN)
·Installazione: interna

Costruzione
Un tipico trasformatore di tensione da 36 kV per uso interno è costituito da:
·Avvolgimento primario ad alta tensione
·Uno o più avvolgimenti secondari
·Nucleo in acciaio al silicio laminato di alta qualità
·Isolamento in resina epossidica colata sotto vuoto
·Morsetto di alta tensione
·Scatola morsettiera secondaria
·Base di montaggio
·Morsetto di messa a terra

L’incapsulamento in resina epossidica garantisce:
·Eccellente rigidità dielettrica
·Elevata robustezza meccanica
·Resistenza all’umidità e alla contaminazione
·Basse scariche parziali
·Funzionamento senza necessità di manutenzione
·Lunga durata

Tipi comuni
·Trasformatore di tensione induttivo monofase
·Trasformatore di tensione isolato bipolare
·Trasformatore di tensione isolato tripolare
·Trasformatore di tensione estraibile (plug-in)
·Trasformatore di tensione protetto da fusibile
·Trasformatore di tensione a doppio secondario (misurazione e protezione)

Vantaggi
·Elevata precisione di misura
·Eccellente affidabilità dell’isolamento
·Design compatto adatto a quadri di comando con involucro metallico
·Funzionamento senza manutenzione per tutta la durata di vita utile
·Elevata resistenza all’umidità, alla polvere e all’inquinamento
·Basse caratteristiche di scarica parziale
·Elevata resistenza termica e meccanica
·Prestazioni affidabili a lungo termine

Norme applicabili
·IEC 61869-1 – Trasformatori di misura – Requisiti generali
·IEC 61869-3 – Requisiti aggiuntivi per i trasformatori di tensione induttivi
·IEEE C57.13 – Requisiti standard IEEE per i trasformatori di misura

Cablaggio tipico
Lato primario
·Collegato fase-fase o fase-terra su un sistema a media tensione da 33–36 kV.

Lato secondario
·Contatori di energia
·Voltmetri
·Relè di protezione
·Analizzatori della qualità dell’energia
·Sistemi SCADA e di automazione
·Apparecchiature di sincronizzazione

Applicazioni tipiche per settore
·Sottostazioni di distribuzione: misurazione dei consumi e protezione delle linee di alimentazione
·Impianti industriali: protezione di trasformatori, motori e linee di alimentazione
·Edifici commerciali: monitoraggio della distribuzione a media tensione
·Parchi eolici: misurazione della tensione del sistema collettore
·Impianti solari: monitoraggio di inverter e linee di alimentazione
·Settore minerario: quadri di distribuzione e alimentazione di processo
·Settore petrolifero e del gas: sistemi di alimentazione di processo a media tensione
·Sistemi ferroviari: misurazione della tensione nelle sottostazioni di trazione

Caratteristiche principali
·Tensione nominale del sistema fino a 36 kV
·Adatto a sistemi con tensione massima di 40,5 kV
·Isolamento interno in resina epossidica colata
·Elevata rigidità dielettrica e basse scariche parziali
·Trasformazione accurata della tensione per la misurazione e la protezione
·Disponibili diverse configurazioni degli avvolgimenti secondari
·Design compatto, leggero e che non richiede manutenzione
·Pienamente conforme alle norme IEC 61869-1, IEC 61869-3 e IEEE C57.13
