Trasformatore di tensione da 24 kV (tipo per interni)

{{{sourceTextContent.subTitle}}}

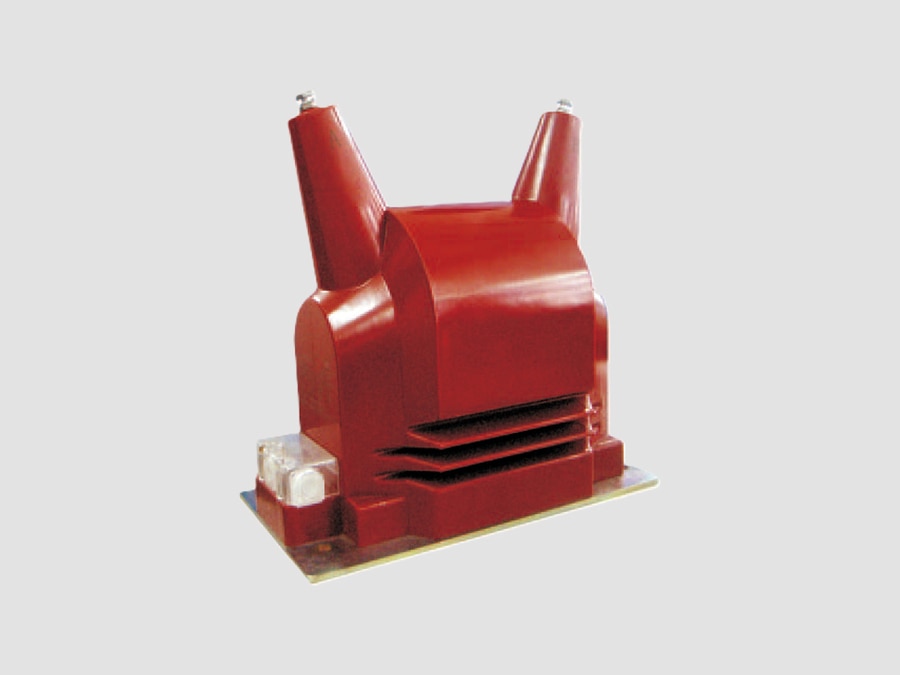

Trasformatore di tensione da 24 kV

{{{sourceTextContent.description}}}

Il trasformatore di tensione (VT) per interni da 24 kV, noto anche come trasformatore di potenziale (PT) per interni, è un trasformatore di misura progettato per ridurre le tensioni dei sistemi a media tensione fino a 24 kV in tensioni basse standardizzate per la misurazione, la protezione, il monitoraggio e il controllo. Questi trasformatori vengono comunemente installati in quadri di comando per interni con involucro metallico, unità ad anello (RMU) e sottostazioni di media tensione.

Funzioni principali
Misura della tensione: converte la tensione primaria in tensioni secondarie standardizzate (tipicamente 100 V o 110 V) per gli strumenti di misura.
Protezione: fornisce segnali di tensione accurati ai relè di protezione per la protezione da sovratensione, sottotensione, direzionale, di sincronizzazione e di distanza.
Isolamento elettrico: isola in modo sicuro le apparecchiature di misura e protezione a bassa tensione dalla rete di media tensione.

Applicazioni tipiche
·Quadri di media tensione per interni
·Unità ad anello (RMU)
·Sottostazioni di distribuzione delle utility
·Sistemi di alimentazione industriali
·Edifici commerciali
·Impianti di energia rinnovabile (solare ed eolica)
·Impianti minerari, petroliferi, del gas e di produzione

Specifiche tecniche tipiche
·Tensione nominale: 24 kV
·Tensione massima del sistema: 24 kV o 25,8 kV
·Frequenza nominale: 50 Hz / 60 Hz
·Tensione primaria nominale: 22 kV, 24 kV o 22/√3 kV
·Tensione secondaria nominale: 100 V, 110 V, 100/√3 V, 110/√3 V
·Classe di precisione: 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Carico nominale: 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Tipo di isolamento: resina epossidica colata
·Metodo di raffreddamento: aria naturale (AN)
·Installazione: in ambiente interno

Struttura
Un tipico trasformatore di tensione da 24 kV per uso interno comprende:
·Avvolgimento primario ad alta tensione
·Uno o più avvolgimenti secondari
·Nucleo magnetico in lamiera di acciaio al silicio
·Isolamento in resina epossidica colata sotto vuoto
·Morsetto primario
·Scatola morsettiera secondaria
·Base di montaggio
·Morsetto di messa a terra

La colata in resina epossidica garantisce:
·Eccellente isolamento dielettrico
·Elevata resistenza meccanica
·Resistenza all’umidità e all’inquinamento
·Basse scariche parziali
·Funzionamento senza necessità di manutenzione

Tipi comuni
·Trasformatore di tensione induttivo monofase
·Trasformatore di tensione isolato bipolare
·Trasformatore di tensione isolato tripolare
·Trasformatore di tensione estraibile (plug-in)
·Trasformatore di tensione protetto da fusibile
·Trasformatore di tensione a doppio secondario per misurazione e protezione

Vantaggi
·Elevata precisione di misura
·Prestazioni di isolamento affidabili
·Design compatto per l’installazione in quadri elettrici
·Funzionamento senza necessità di manutenzione
·Lunga durata operativa
·Elevata resistenza all’umidità e agli agenti contaminanti
·Eccellenti prestazioni termiche e meccaniche
·Adatto al funzionamento continuo in ambienti interni

Norme applicabili
·IEC 61869-1 – Trasformatori di misura – Requisiti generali
·IEC 61869-3 – Requisiti aggiuntivi per i trasformatori di tensione induttivi
·IEEE C57.13 – Requisiti standard IEEE per i trasformatori di misura

Cablaggio tipico
Lato primario
·Collegato fase-fase o fase-terra sulla rete a 24 kV.

Lato secondario
·Contatori di energia
·Voltmetri
·Relè di protezione
·Analizzatori di qualità dell’energia
·Sistemi SCADA e di automazione

Applicazioni tipiche per settore
·Distribuzione di energia elettrica: misurazione dei consumi e protezione delle linee di alimentazione
·Impianti industriali: protezione di motori, trasformatori e linee di alimentazione
·Edifici commerciali: monitoraggio della distribuzione a media tensione
·Parchi eolici: misurazione della tensione del circuito collettore
·Impianti solari: monitoraggio di inverter e linee di alimentazione
·Settore minerario: quadri di comando sotterranei e di superficie
·Petrolio e gas: sistemi di distribuzione dell’energia di processo

Caratteristiche principali
·Tensione nominale del sistema fino a 24 kV
·Struttura in resina epossidica colata per uso interno
·Elevata affidabilità dell’isolamento
·Trasformazione precisa della tensione per la misurazione e la protezione
·Configurazioni multiple dell’avvolgimento secondario
·Basse scariche parziali ed elevata rigidità dielettrica
·Compatto, leggero e esente da manutenzione
·Conforme alle norme IEC 61869 e IEEE C57.13
