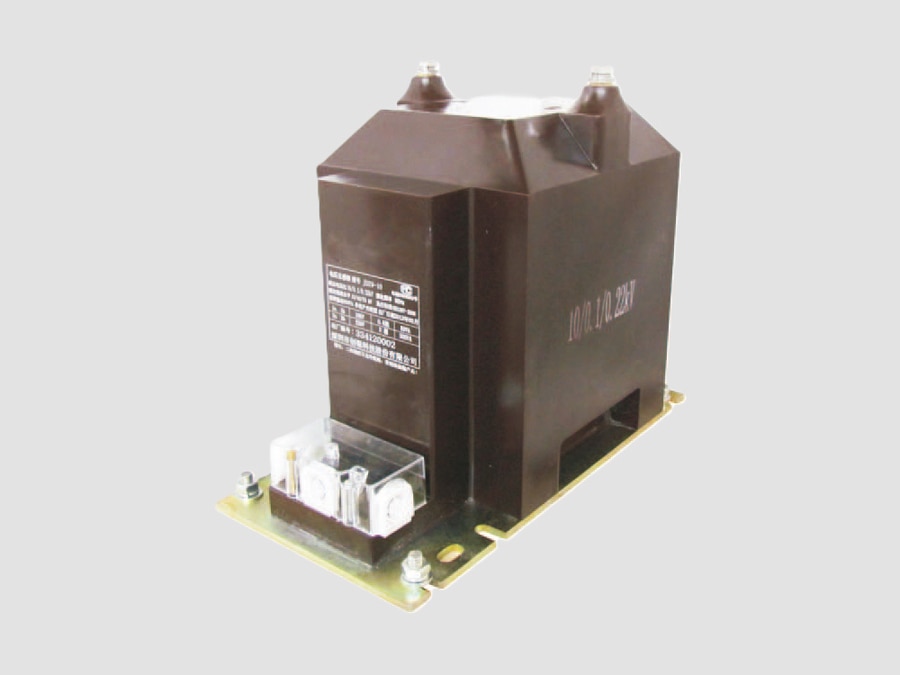

Trasformatore di tensione da 12 kV (tipo per interni)

{{{sourceTextContent.subTitle}}}

Trasformatore di tensione da 12 kV

{{{sourceTextContent.description}}}

Il trasformatore di tensione (VT) per interni da 12 kV, noto anche come trasformatore di potenziale (PT), è un trasformatore di misura progettato per ridurre con precisione le tensioni dei sistemi a media tensione (fino a 12 kV) a tensioni basse standardizzate (tipicamente 100 V, 110 V o valori basati su √3) per la misurazione, la protezione e il monitoraggio nei quadri elettrici interni.

Funzioni principali
Misurazione della tensione: fornisce segnali di tensione accurati ai contatori di energia e agli strumenti di misura.
Protezione: fornisce ingressi di tensione ai relè di protezione per la protezione da sovratensione, sottotensione, direzionale, di sincronizzazione e di distanza.
Isolamento elettrico: isola elettricamente le apparecchiature secondarie dalla rete ad alta tensione, migliorando la sicurezza del personale e delle apparecchiature.

Applicazioni tipiche
·Quadri di media tensione
·Unità ad anello (RMU)
·Sottostazioni industriali
·Edifici commerciali
·Impianti di energia rinnovabile
·Reti di distribuzione dell’energia elettrica
·Impianti minerari e di produzione

Specifiche tecniche tipiche
·Tensione nominale: 12 kV
·Tensione massima del sistema: 12 kV o 17,5 kV
·Frequenza nominale: 50 Hz / 60 Hz
·Tensione primaria nominale: 11 kV, 12 kV o 11/√3 kV
·Tensione secondaria nominale: 100 V, 110 V, 100/√3 V, 110/√3 V
·Classe di precisione: 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Carico nominale: 10 VA, 15 VA, 30 VA, 50 VA, 100 VA
·Livello di isolamento: conforme alle norme IEC/IEEE
·Raffreddamento: ad aria naturale (AN)
·Installazione: in ambiente interno

Struttura
Un tipico trasformatore di tensione da 12 kV per uso interno è costituito da:
·Avvolgimento primario
·Avvolgimento/i secondario/i
·Nucleo in lamiera di acciaio al silicio
·Isolamento in resina epossidica colata
·Terminale di alta tensione
·Scatola terminale secondaria
·Base di montaggio
·Terminale di messa a terra

Il trasformatore è solitamente colato sottovuoto in resina epossidica, il che garantisce un’eccellente rigidità dielettrica, resistenza all’umidità, robustezza meccanica e manutenzione minima.

Tipi comuni
·Trasformatore di tensione induttivo monofase
·Trasformatore di tensione isolato bipolare
·Trasformatore di tensione isolato tripolare
·Trasformatore di tensione estraibile (plug-in)
·Trasformatore di tensione protetto da fusibile

Vantaggi
·Elevata precisione di misura
·Eccellenti prestazioni di isolamento
·Compatto e leggero
·Funzionamento senza manutenzione
·Lunga durata
·Elevata resistenza meccanica
·Isolamento in resina epossidica ignifuga
·Adatto ad ambienti industriali difficili

Norme applicabili
·IEC 61869-1 – Requisiti generali per i trasformatori di misura
·IEC 61869-3 – Requisiti aggiuntivi per i trasformatori di tensione induttivi
·IEEE C57.13 – Requisiti standard IEEE per i trasformatori di misura

Cablaggio tipico
Lato primario
·Collegato fase-fase o fase-terra sulla rete a 12 kV.
Lato secondario
Collegato a:
·Contatori di energia
·Voltmetri
·Relè di protezione
·Analizzatori di qualità dell’energia
·Sistemi SCADA e di automazione

Applicazioni tipiche per settore
·Sottostazioni di rete: misurazione dei consumi e protezione
·Impianti di produzione: protezione di motori e alimentatori
·Edifici commerciali: monitoraggio della distribuzione
·Parchi eolici: misurazione del sistema di raccolta
·Impianti solari: protezione di inverter e alimentatori
·Settore minerario: quadri di distribuzione
·Petrolio e gas: distribuzione dell’energia di processo

Caratteristiche principali
·Tensione nominale di sistema fino a 12 kV
·Struttura in resina epossidica colata per uso interno
·Elevata affidabilità dell’isolamento
·Trasformazione accurata della tensione
·Molteplici opzioni di avvolgimento secondario
·Adatto per la misurazione e la protezione
·Basse scariche parziali
·Non richiede manutenzione per tutta la durata di vita utile
