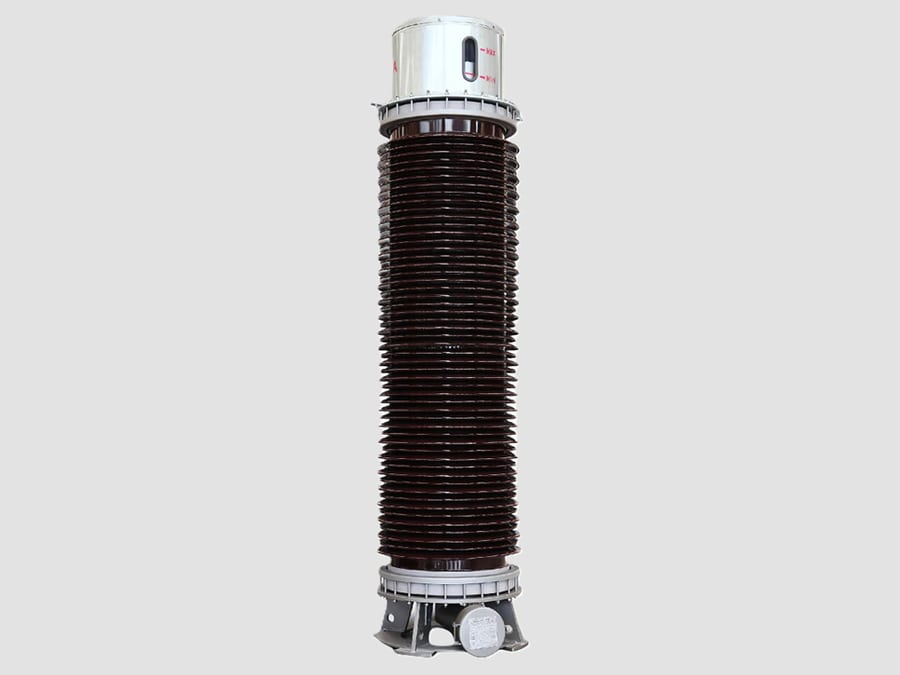

Trasformatore di tensione induttivo da 245 kV

{{{sourceTextContent.subTitle}}}

Trasformatore di potenza da 245 kV

{{{sourceTextContent.description}}}

Il trasformatore di tensione induttivo (IVT) da 245 kV, noto anche come trasformatore di potenziale (PT) o trasformatore di tensione (VT), è un trasformatore di misura per altissima tensione (EHV) progettato per ridurre con precisione le tensioni di rete fino a 245 kV a valori standardizzati di bassa tensione per la misurazione, la protezione, il monitoraggio e il controllo. Esso garantisce l’isolamento elettrico tra la rete di trasmissione ad alta tensione e le apparecchiature secondarie, assicurando un funzionamento sicuro e affidabile pur mantenendo un’elevata precisione di misura.

Principio di funzionamento
Un trasformatore di tensione induttivo da 245 kV funziona secondo il principio dell’induzione elettromagnetica. L’avvolgimento primario è collegato alla linea di trasmissione ad alta tensione o alla sbarra collettrice, e il flusso magnetico alternato generato nel nucleo in acciaio laminato induce una tensione proporzionale nell’avvolgimento secondario in base al rapporto di trasformazione.

Componenti principali
·Avvolgimento primario ad alta tensione
·Avvolgimenti secondari di misura e protezione
·Nucleo magnetico in acciaio al silicio laminato
·Sistema di isolamento in carta impregnata d’olio
·Alloggiamento degli isolatori in porcellana o gomma siliconica composita
·Soffietto di espansione dell’olio o conservatore
·Terminale primario ad alta tensione
·Scatola terminale secondaria
·Terminale di messa a terra
·Dispositivo di scarico della pressione
·Base di montaggio in acciaio zincato

Specifiche tecniche tipiche
·Tensione massima del sistema: 245 kV
·Tensione nominale primaria: 220 kV o 230 kV
·Tensione nominale secondaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frequenza: 50 Hz / 60 Hz
·Classe di precisione: 0,1, 0,2, 0,5, 3P, 6P
·Carico nominale: 25–500 VA
·Fattore di tensione nominale: 1,2 in continuo, 1,5 per 30 s (tipico)
·Livello di isolamento: 460/1050 kV (tipico)
·Raffreddamento: ad olio, ad aria naturale (ONAN)
·Installazione: all’aperto

Applicazioni
Un trasformatore di tensione induttivo da 245 kV trova ampio impiego in:
·Sottostazioni di trasmissione ad altissima tensione
·Stazioni di commutazione di trasmissione delle reti elettriche
·Sottostazioni di interconnessione di rete
·Centrali termiche, idroelettriche e nucleari
·Sottostazioni di raccolta dei parchi eolici
·Impianti solari su larga scala
·Sottostazioni industriali ad altissima tensione (EHV)
·Stazioni di conversione HVDC (lato CA)

Vantaggi
·Elevata precisione di misura
·Eccellenti prestazioni di isolamento dielettrico
·Funzionamento affidabile a lungo termine
·Elevata resistenza meccanica e ai cortocircuiti
·Bassa manutenzione
·Adatto ad ambienti esterni difficili
·Supporta sia funzioni di misurazione dell’energia fatturabile che di protezione

Uscite secondarie tipiche
Le tensioni secondarie standard includono:
·100 V
·110 V
·100/√3 V
·110/√3 V

Queste uscite sono comunemente collegate a:
·Contatori di energia di fatturazione
·Relè di protezione
·Relè di sincronizzazione
·Sistemi SCADA e di gestione dell’energia
·Regolatori automatici di tensione (AVR)
·Analizzatori della qualità dell’energia
·Registratori digitali di guasti
·Apparecchiature di monitoraggio dei disturbi

Norme comuni
Un trasformatore di tensione induttivo da 245 kV è tipicamente progettato e collaudato in conformità con:
·IEC 61869-3 – Trasformatori di misura – Requisiti aggiuntivi per i trasformatori di tensione induttivi
·IEC 61869-1 – Requisiti generali
·IEEE C57.13 – Requisiti standard IEEE per i trasformatori di misura
·IEC 60044-2 (norma precedente, sostituita dalla IEC 61869)

Applicazioni tipiche in una sottostazione da 245 kV
·Misura della tensione sulle sbarre collettrici
·Monitoraggio della tensione sulle linee di trasmissione
·Misurazione per la fatturazione e il conguaglio
·Protezione di distanza, differenziale e da sovratensione
·Sistemi di sincronizzazione e di riarmo automatico
·Monitoraggio SCADA e unità terminale remota (RTU)
·Regolazione automatica della tensione (AVR)
·Registrazione dei guasti e analisi dei disturbi
·Monitoraggio della qualità dell’energia

Caratteristiche principali
·Progettato per sistemi ad altissima tensione da 245 kV
·Elevata rigidità dielettrica con isolamento in carta impregnata d’olio
·Disponibile con avvolgimenti secondari singoli o multipli
·Eccellente stabilità termica e meccanica
·Lunga durata con manutenzione minima
·Alloggiamento in porcellana o materiale composito resistente alle intemperie
·Pienamente conforme alle norme internazionali IEC e IEEE

Un trasformatore di tensione induttivo da 245 kV è uno strumento essenziale per le reti di trasmissione ad altissima tensione. Fornisce una rappresentazione precisa, isolata e in scala della tensione di sistema alle apparecchiature di misurazione, protezione e automazione, garantendo un funzionamento affidabile, una fatturazione accurata e una maggiore sicurezza del sistema elettrico nelle moderne sottostazioni di trasmissione.
