Trasformatore di tensione induttivo da 72,5 kV

{{{sourceTextContent.subTitle}}}

Trasformatore di potenza da 72,5 kV

{{{sourceTextContent.description}}}

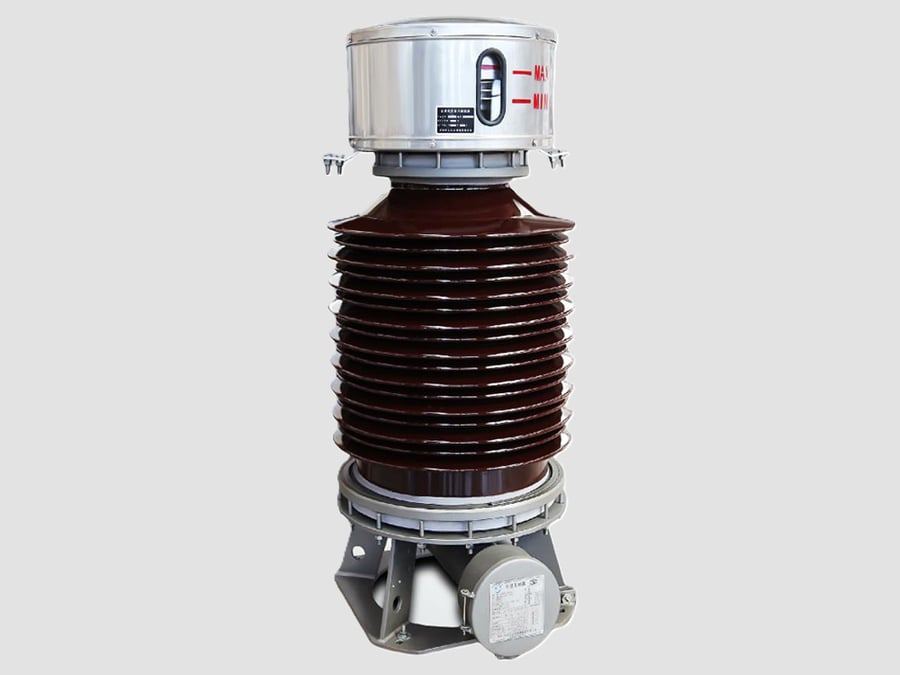

Il trasformatore di tensione induttivo (IVT) da 72,5 kV, noto anche come trasformatore di potenziale (PT) o trasformatore di tensione (VT), è un trasformatore di misura ad alta tensione progettato per ridurre con precisione le tensioni di rete fino a 72,5 kV a valori standardizzati di bassa tensione per la misurazione, la protezione, il monitoraggio e il controllo. Assicura l’isolamento elettrico tra la rete elettrica ad alta tensione e le apparecchiature secondarie, garantendo sia l’accuratezza delle misurazioni che la sicurezza dell’operatore.

Principio di funzionamento

Un trasformatore di tensione induttivo da 72,5 kV funziona in base al principio dell’induzione elettromagnetica. L’avvolgimento primario è collegato alla rete ad alta tensione, inducendo una tensione proporzionale nell’avvolgimento secondario in base al rapporto di trasformazione.

Componenti principali
·Avvolgimento primario ad alta tensione
·Uno o più avvolgimenti secondari (misurazione e protezione)
·Nucleo magnetico in lamiera di acciaio al silicio
·Sistema di isolamento in carta impregnata d’olio o privo di SF₆ (a seconda del modello)
·Alloggiamento isolante in porcellana o gomma siliconica composita
·Terminale primario ad alta tensione
·Scatola dei terminali secondari
·Terminale di messa a terra
·Dispositivo di scarico della pressione (modelli a bagno d’olio)
·Base di montaggio

Specifiche tecniche tipiche
·Tensione massima del sistema: 72,5 kV
·Tensione nominale primaria: 66 kV o 69 kV
·Tensione nominale secondaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frequenza: 50 Hz / 60 Hz
·Classe di precisione: 0,1, 0,2, 0,5, 3P, 6P
·Carico nominale: 25–200 VA
·Fattore di tensione nominale: 1,2 in continuo, 1,5 per 30 s o secondo la norma
·Livello di isolamento: 140/325 kV (tipico)
·Raffreddamento: naturale olio-aria (ONAN) o a secco
·Installazione: all’aperto

Applicazioni
Un trasformatore di tensione induttivo da 72,5 kV viene comunemente utilizzato in:
·Sottostazioni di trasmissione
·Sottostazioni di distribuzione
·Stazioni di commutazione di rete
·Sottostazioni industriali
·Sottostazioni per energie rinnovabili
·Parchi eolici
·Centrali solari
·Stazioni di commutazione ad alta tensione

Vantaggi
·Elevata precisione di misura
·Eccellente isolamento dielettrico
·Funzionamento affidabile a lungo termine
·Elevata resistenza alle condizioni ambientali
·Bassa manutenzione richiesta
·Elevata resistenza meccanica
·Adatto sia per la misurazione che per i relè di protezione

Uscite secondarie tipiche
Le tensioni secondarie comuni includono:
·100 V
·110 V
·100/√3 V
·110/√3 V

Queste uscite vengono utilizzate con:
·Contatori di energia a fini di fatturazione
·Relè di protezione
·Apparecchiature di sincronizzazione
·Sistemi SCADA
·Analizzatori di qualità dell’energia
·Registratori digitali di guasti

Norme comuni
Un trasformatore di tensione induttivo da 72,5 kV è generalmente progettato e collaudato in conformità con:
·IEC 61869-3 – Trasformatori di misura – Requisiti aggiuntivi per i trasformatori di tensione induttivi
·IEC 61869-1 – Requisiti generali
·IEEE C57.13 – Requisiti standard IEEE per i trasformatori di misura
·IEC 60044-2 (norma precedente, sostituita dalla IEC 61869)

Applicazioni tipiche in una sottostazione da 72,5 kV
·Misura della tensione delle sbarre collettrici
·Monitoraggio della tensione delle linee di trasmissione
·Misurazione dei consumi
·Protezione di distanza e da sovratensione
·Sincronizzazione e riarmo automatico
·SCADA e monitoraggio remoto
·Registrazione dei guasti
·Monitoraggio della qualità dell’energia

Un trasformatore di tensione induttivo da 72,5 kV è un componente essenziale nelle sottostazioni ad alta tensione, in quanto fornisce una rappresentazione precisa, isolata e in scala della tensione di rete per garantire misurazioni, protezione, automazione e controllo affidabili, assicurando al contempo il funzionamento sicuro delle apparecchiature secondarie.
