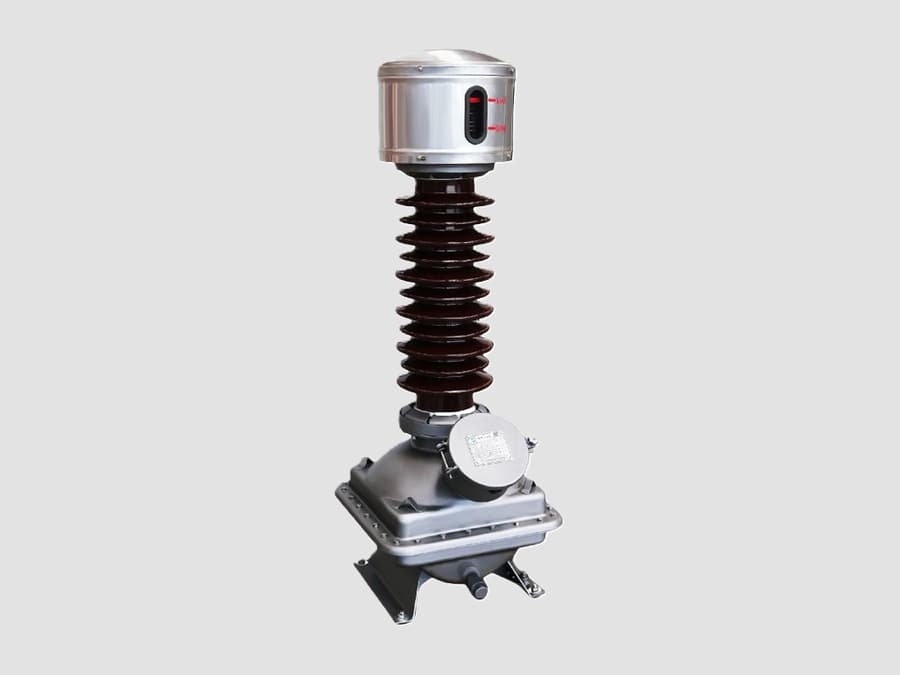

Trasformatore di tensione induttivo da 36 kV

{{{sourceTextContent.subTitle}}}

Trasformatore di potenza da 36 kV

{{{sourceTextContent.description}}}

Il trasformatore di tensione induttivo (IVT) da 36 kV, noto anche come trasformatore di potenziale (PT) o trasformatore di tensione (VT), è un trasformatore di misura progettato per ridurre con precisione le tensioni dei sistemi a media tensione (fino a 36 kV) a una bassa tensione standardizzata (tipicamente 100 V, 110 V o tensioni secondarie basate su √3) per apparecchiature di misura, protezione e controllo.

Principio di funzionamento

Un trasformatore di tensione induttivo funziona secondo il principio dell’induzione elettromagnetica. L’avvolgimento primario è collegato alla rete ad alta tensione, mentre l’avvolgimento secondario fornisce un’uscita proporzionale a bassa tensione.

Componenti principali
·Avvolgimento primario ad alta tensione
·Avvolgimento/i secondario/i a bassa tensione
·Nucleo magnetico in lamierini di acciaio al silicio
·Isolamento in resina epossidica o porcellana
·Terminale primario
·Scatola terminale secondaria
·Terminale di messa a terra
·Base di montaggio

Specifiche tecniche tipiche
·Tensione massima del sistema: 36 kV
·Tensione nominale primaria: 33 kV o 34,5 kV
·Tensione nominale secondaria: 100 V, 110 V, 100/√3 V, 110/√3 V
·Frequenza: 50 Hz / 60 Hz
·Classe di precisione: 0,1, 0,2, 0,5, 1,0, 3P, 6P
·Carico nominale: 10–200 VA
·Livello di isolamento: 70/170 kV (tipico)
·Raffreddamento: aria naturale (AN)
·Installazione: interna o esterna

Applicazioni
Un trasformatore di tensione induttivo da 36 kV trova ampio impiego in:
·Sottostazioni di media tensione
·Reti di distribuzione delle utility
·Centrali elettriche industriali
·Sistemi di energia rinnovabile
·Parchi eolici
·Centrali solari
·Quadri di comando
·Sistemi di protezione elettrica

Vantaggi
·Elevata precisione di misura
·Eccellente isolamento elettrico
·Funzionamento affidabile
·Lunga durata
·Manutenzione minima
·Adatto per la protezione e la misurazione dei consumi
·Conveniente per i sistemi a media tensione

Uscite secondarie tipiche
Le tensioni secondarie più comuni includono:
·100 V
·110 V
·100/√3 V
·110/√3 V

Queste uscite sono compatibili con:
·Contatori di energia
·Relè di protezione
·Indicatori di tensione
·Analizzatori di qualità dell’energia
·Sistemi SCADA e di automazione

Norme comuni
Un trasformatore di tensione induttivo da 36 kV viene generalmente prodotto in conformità con:
·IEC 61869-3 – Trasformatori di misura: Requisiti aggiuntivi per i trasformatori di tensione induttivi
·IEEE C57.13 – Trasformatori di misura
·IEC 60044-2 (norma precedente, sostituita dalla IEC 61869)

Applicazioni tipiche in una sottostazione da 36 kV
·Misurazione dei consumi
·Protezione delle linee di alimentazione
·Misura della tensione sulle sbarre collettrici
·Circuiti di sincronizzazione
·Regolazione automatica della tensione (AVR)
·Monitoraggio SCADA
·Rilevamento dei guasti
·Monitoraggio della qualità dell’energia

Un trasformatore di tensione induttivo da 36 kV fornisce una rappresentazione sicura, accurata e isolata della tensione di rete, rendendolo un componente essenziale per la misurazione, la protezione e il controllo nei sistemi di distribuzione dell’energia a media tensione.
