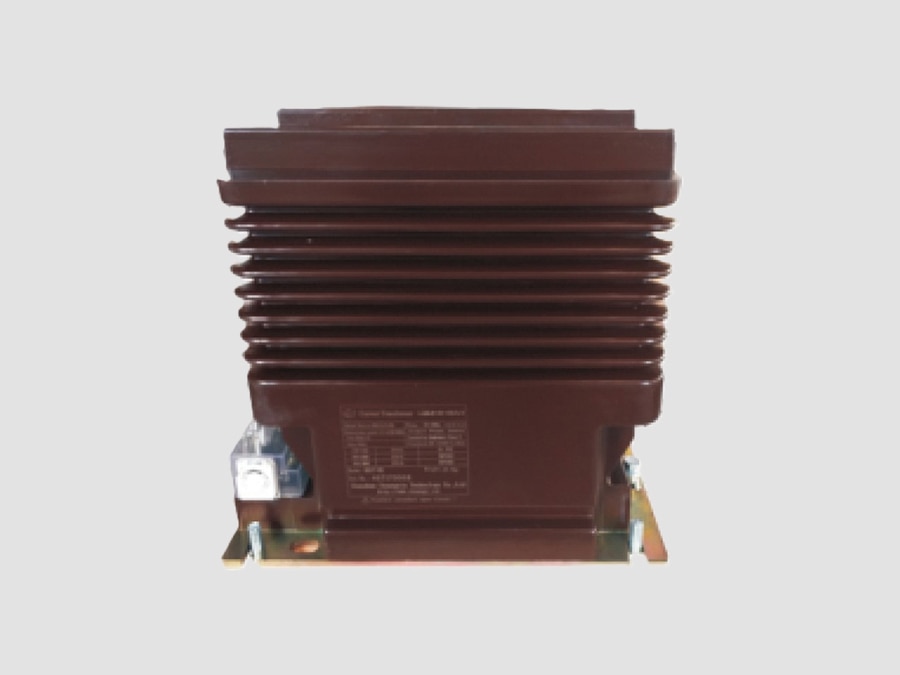

Trasformatore di corrente da 24 kV (tipo per interni)

{{{sourceTextContent.subTitle}}}

Trasformatore di corrente da 24 kV

{{{sourceTextContent.description}}}

Il trasformatore di corrente da 24 kV (tipo per interni) è un trasformatore di misura a media tensione progettato per sistemi di alimentazione a 24 kV, comunemente utilizzato nelle reti di distribuzione a 22 kV e 20 kV. Converte con precisione l'elevata corrente primaria in una corrente secondaria standardizzata (tipicamente 1 A o 5 A) per la misurazione, la protezione, il monitoraggio e il controllo, garantendo al contempo un isolamento elettrico completo tra i circuiti primario e secondario.

I trasformatori di corrente per interni vengono tipicamente installati in quadri di comando con involucro metallico, unità ad anello (RMU), centri di controllo motori (MCC) e sottostazioni interne. Sono generalmente realizzati con isolamento in resina epossidica colata sotto vuoto, che garantisce un’eccellente rigidità dielettrica, durata meccanica e resistenza all’umidità e alla contaminazione.

Funzioni principali
·Misura la corrente di linea con elevata precisione.
·Fornisce segnali di corrente ai relè di protezione.
·Garantisce l’isolamento elettrico tra i circuiti di media e bassa tensione.
·Supporta la misurazione dell’energia, i sistemi SCADA e il monitoraggio della qualità dell’energia.
·Rileva sovraccarichi, cortocircuiti e guasti a terra.

Costruzione
Un tipico trasformatore di corrente da 24 kV per uso interno è costituito da:
Conduttore primario
-Barra collettrice o cavo che passa attraverso la finestra del TC.
-Sono disponibili versioni con avvolgimento primario per applicazioni a bassa corrente.
Nucleo magnetico
-Realizzato in acciaio al silicio ad alta permeabilità o in materiale nanocristallino.
-Progettato per una bassa corrente di eccitazione e perdite nel nucleo minime.
Avvolgimenti secondari
-Avvolgimento di misura per la misurazione precisa dell’energia.
-Avvolgimento di protezione per il funzionamento dei relè in caso di guasto.
-Sono disponibili più nuclei secondari indipendenti.
Isolamento in resina epossidica
-La resina epossidica colata sotto vuoto incapsula i componenti attivi.
-Garantisce un’eccellente rigidità dielettrica e protezione meccanica.
-Non richiede manutenzione ed è ignifugo.
Base di montaggio
-Design compatto per l’installazione all’interno di quadri elettrici.
-Adatto al montaggio orizzontale o verticale a seconda del design dell’apparecchiatura.
Morsettiera secondaria
-Morsetti secondari chiaramente identificati.
-Include un punto di messa a terra e dispositivi di cortocircuito per una manutenzione sicura.

Specifiche tecniche tipiche
·Tensione nominale: 24 kV
·Tensione massima del sistema: 24 kV
·Tensione nominale del sistema: 22 kV
·Frequenza: 50/60 Hz
·Corrente primaria: 5–3000 A
·Corrente secondaria: 1 A o 5 A
·Classe di precisione: 0,2, 0,2S, 0,5, 1,0, 5P10, 5P20, 10P10, PX
·Carico nominale: 2,5–30 VA
·Corrente termica di breve durata: fino a 31,5 kA (1 s)
·Corrente dinamica: fino a 80 kA di picco
·Tipo di isolamento: resina epossidica colata sotto vuoto
·Installazione: in ambiente interno

Principio di funzionamento
1. Il conduttore primario trasporta la corrente di rete attraverso o attorno al nucleo magnetico.
2. La corrente primaria produce un flusso magnetico proporzionale alla corrente di linea.
3. Il flusso magnetico induce una corrente secondaria proporzionale in base al rapporto del trasformatore di corrente.
4. La corrente secondaria standardizzata (1 A o 5 A) viene fornita a contatori, relè di protezione e sistemi di monitoraggio.
5. Il trasformatore garantisce l’isolamento elettrico mantenendo un’accurata trasformazione di corrente.

Vantaggi
· Struttura compatta per quadri elettrici da interno.
· Elevata precisione di misurazione e protezione.
· Isolamento in resina epossidica che non richiede manutenzione.
· Eccellente resistenza all’umidità, alla polvere e all’invecchiamento.
· Elevata resistenza termica e dinamica ai cortocircuiti.
· Facilità di installazione e sostituzione.
· Lunga durata, che supera tipicamente i 25 anni.
· Rispettoso dell’ambiente, senza olio isolante né gas SF6.

Applicazioni tipiche
·Sottostazioni di distribuzione a 22 kV
·Reti di distribuzione pubblica a 20 kV
·Quadri di comando con involucro metallico
·Unità ad anello (RMU)
·Sistemi di distribuzione dell’energia industriale
·Edifici commerciali
·Sistemi di distribuzione di energia rinnovabile
·Data center e infrastrutture critiche

Norme applicabili
·IEC 61869-1 – Trasformatori di misura – Requisiti generali
·IEC 61869-2 – Trasformatori di corrente
·IEEE C57.13 – Trasformatori di misura
·IEC 60044-1 – Norma precedente (sostituita dalla IEC 61869-2)

Caratteristiche tipiche
·Classe di tensione: 24 kV
·Tensione di sistema: 20–22 kV
·Rapporto di trasformazione: 50/5 A, 100/5 A, 200/5 A, 400/5 A, 800/1 A, 2000/1 A
·Precisione di misura: Classe 0,2S
·Precisione di protezione: 5P20 o PX
·Carico nominale: 5–20 VA
·Installazione: Quadri elettrici per interni

Caratteristiche principali
·L’isolamento in resina epossidica colata sotto vuoto garantisce eccellenti prestazioni dielettriche e meccaniche.
·Disponibile nelle configurazioni con finestrino, con primario a barra e con primario avvolto.
·Design compatto per l’installazione all’interno di quadri elettrici di media tensione e RMU.
·Elevata resistenza alle scariche parziali, alle vibrazioni, all’umidità e all’invecchiamento termico.
·Supporta più nuclei di misura e protezione all’interno di un’unica unità.
·Pienamente conforme alle moderne norme IEC e IEEE relative ai trasformatori di misura a media tensione.

Il trasformatore di corrente da 24 kV (tipo per interni) è un trasformatore di misura compatto ed esente da manutenzione, progettato per sistemi di distribuzione interni a 20 kV e 22 kV. Il suo isolamento in resina epossidica, l’elevata precisione di misura, l’eccellente resistenza ai cortocircuiti e le affidabili prestazioni a lungo termine lo rendono la scelta ideale per sottostazioni di servizio, impianti industriali, edifici commerciali e impianti di energia rinnovabile.
