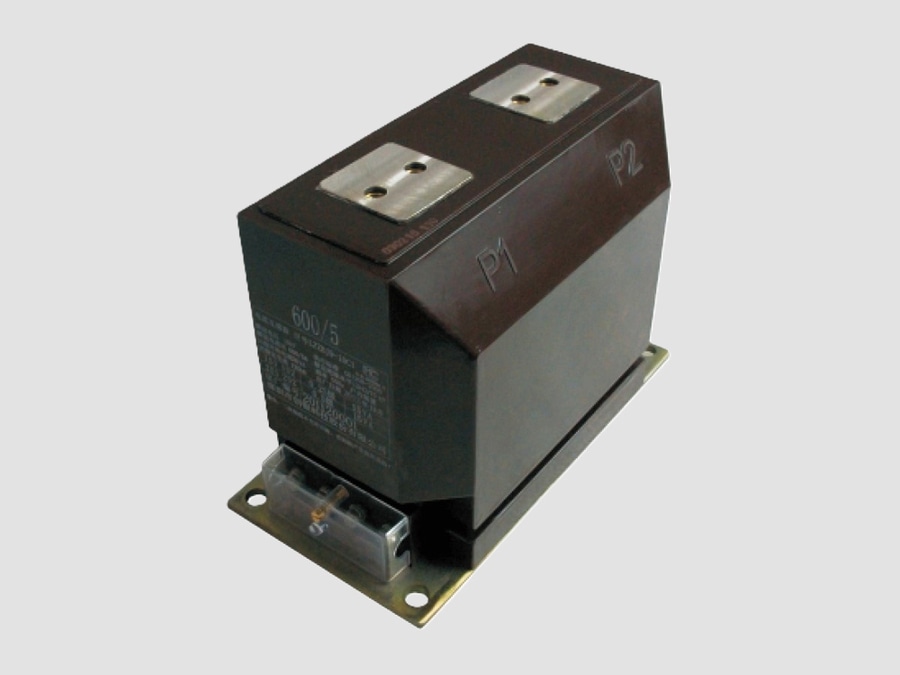

Trasformatore di corrente da 12 kV (tipo per interni)

{{{sourceTextContent.subTitle}}}

Trasformatore di corrente da 12 kV

{{{sourceTextContent.description}}}

Il trasformatore di corrente da 12 kV (tipo per interni) è un trasformatore di misura a media tensione progettato per sistemi di alimentazione a 12 kV (tipicamente utilizzato nelle reti di distribuzione a 11 kV). Converte con precisione l’elevata corrente primaria in una corrente secondaria standardizzata (tipicamente 1 A o 5 A) per la misurazione, la protezione, il monitoraggio e il controllo, garantendo al contempo un isolamento elettrico completo tra i circuiti primario e secondario.

I trasformatori di corrente per interni vengono comunemente installati all’interno di quadri di comando con involucro metallico, unità ad anello (RMU), centri di controllo motori (MCC) e sottostazioni interne. Sono solitamente isolati con resina epossidica mediante la tecnologia di colata sotto vuoto, garantendo un’eccellente rigidità dielettrica, durata meccanica e resistenza all’umidità.

Funzioni principali
·Misura la corrente di linea con elevata precisione.
·Fornisce segnali di corrente ai relè di protezione.
·Garantisce l’isolamento elettrico tra i circuiti ad alta e bassa tensione.
·Supporta la misurazione dell’energia e il monitoraggio della potenza.
·Rileva sovraccarichi, cortocircuiti e guasti a terra.

Struttura
Un tipico trasformatore di corrente da 12 kV per uso interno è costituito da:
Conduttore primario
-Barra collettrice o cavo che attraversa la finestra del trasformatore.
-Nei trasformatori di corrente del tipo avvolto, il primario è costituito da una o più spire di conduttore.
Nucleo magnetico
-Nucleo in acciaio al silicio ad alta permeabilità o nanocristallino.
-Progettato per una bassa corrente di eccitazione e perdite minime.
Avvolgimenti secondari
-Avvolgimento di misura per una misurazione accurata della corrente.
- Avvolgimento di protezione per l’azionamento dei relè in caso di guasto.
- È possibile incorporare più nuclei secondari in un’unica unità.
Isolamento in resina epossidica
- La resina epossidica colata sotto vuoto garantisce isolamento e resistenza meccanica.
- Ignifuga, resistente all’umidità e non richiede manutenzione.
Base di montaggio
-Adatto per l’installazione in quadri elettrici o sottostazioni interne.
-Il design compatto riduce al minimo lo spazio di installazione richiesto.
Morsettiera secondaria
-Morsetti chiaramente contrassegnati per il cablaggio.
-Include un punto di messa a terra e dispositivi di cortocircuito per la manutenzione.

Specifiche tecniche tipiche
·Tensione nominale: 12 kV
·Tensione massima del sistema: 12 kV
·Tensione nominale del sistema: 11 kV
·Frequenza: 50/60 Hz
·Corrente primaria: 5–3000 A
·Corrente secondaria: 1 A o 5 A
·Classe di precisione: 0,2, 0,2S, 0,5, 1,0, 5P10, 5P20, 10P10, PX
·Carico nominale: 2,5–30 VA
·Corrente termica di breve durata: fino a 31,5 kA (1 s)
·Corrente dinamica: fino a 80 kA di picco
·Tipo di isolamento: resina epossidica colata
·Installazione: in ambiente interno

Principio di funzionamento
1. Il conduttore primario trasporta la corrente di rete attraverso o attorno al nucleo magnetico.
2. La corrente primaria genera un flusso magnetico proporzionale alla corrente di linea.
3. Il flusso magnetico induce una corrente proporzionale nell’avvolgimento secondario in base al rapporto di trasformazione.
4. La corrente secondaria standardizzata (1 A o 5 A) viene fornita a contatori, relè di protezione e dispositivi di monitoraggio.
5. Il trasformatore garantisce l’isolamento elettrico mantenendo un’elevata precisione di misura.

Vantaggi
· Design compatto adatto a quadri elettrici per interni.
· Elevata precisione di misura e protezione.
· Isolamento in resina epossidica che non richiede manutenzione.
· Eccellente resistenza all’umidità, alla polvere e all’invecchiamento.
· Elevata resistenza ai cortocircuiti.
· Facilità di installazione e sostituzione.
· Lunga durata, che supera tipicamente i 25 anni.
· Sicuro ed ecologico, senza olio isolante né gas SF6.

Applicazioni tipiche
·Sottostazioni di distribuzione a 11 kV
·Quadri di comando con involucro metallico
·Unità ad anello (RMU)
·Centri di controllo motori (MCC)
·Sistemi di distribuzione dell’energia industriale
·Edifici commerciali
·Sistemi di distribuzione di energia rinnovabile
·Data center e impianti di alimentazione critici

Norme applicabili
·IEC 61869-1 – Trasformatori di misura – Requisiti generali
·IEC 61869-2 – Trasformatori di corrente
·IEEE C57.13 – Trasformatori di misura
·IEC 60044-1 – Norma precedente (sostituita dalla IEC 61869-2)

Valori nominali tipici
·Classe di tensione: 12 kV
·Tensione di sistema: 11 kV
·Rapporto di trasformazione: 50/5 A, 100/5 A, 200/5 A, 400/5 A, 800/1 A, 2000/1 A
·Precisione di misura: Classe 0,2S
·Precisione di protezione: 5P20 o PX
·Carico nominale: 5–15 VA
·Installazione: quadri elettrici per interni

Caratteristiche principali
·L’isolamento in resina epossidica colata sotto vuoto garantisce eccellenti prestazioni dielettriche e meccaniche.
·Dimensioni compatte per l’installazione all’interno di quadri elettrici di media tensione.
·Disponibile nelle configurazioni con finestrino, con primario a barra e con primario avvolto.
·Elevata resistenza alle scariche parziali, all’umidità, alle vibrazioni e all’invecchiamento termico.
·Adatto al funzionamento continuo in condizioni industriali e di servizio impegnative.
·Pienamente conforme alle moderne norme IEC e IEEE.

Un trasformatore di corrente da 12 kV (tipo per interni) è un trasformatore di misura compatto e che non richiede manutenzione, progettato specificamente per sistemi di distribuzione in interni a 11 kV. Grazie all’isolamento in resina epossidica, all’elevata precisione di misura, alle robuste prestazioni in caso di cortocircuito e al funzionamento affidabile a lungo termine, è ampiamente utilizzato in quadri elettrici, sottostazioni, impianti industriali e applicazioni commerciali di distribuzione dell’energia elettrica.
