Trasformatore di corrente da 36 kV (tipo a forcina)

{{{sourceTextContent.subTitle}}}

Trasformatore di corrente da 36 kV

{{{sourceTextContent.description}}}

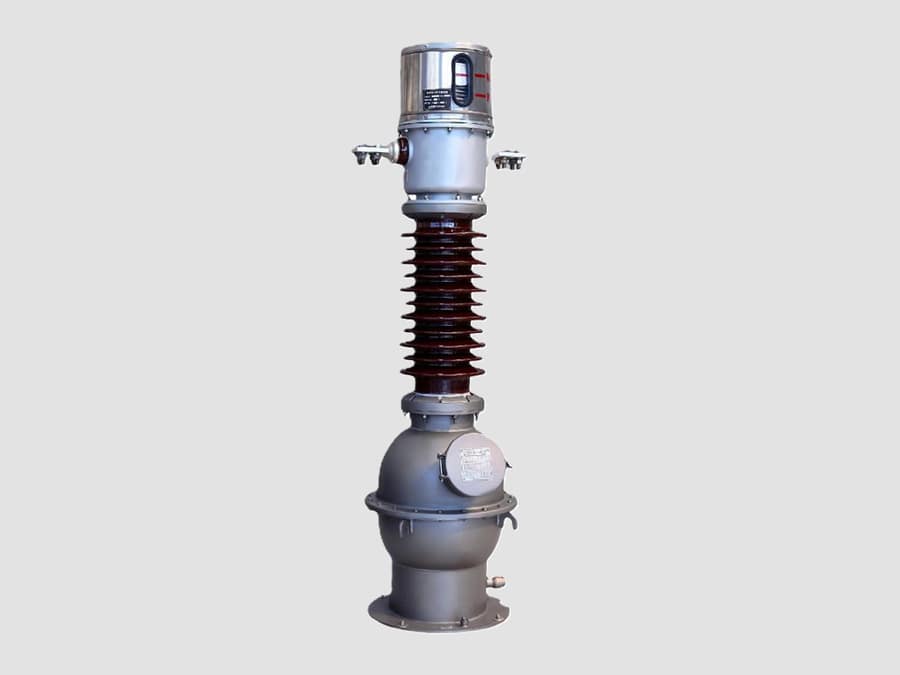

Il trasformatore di corrente da 36 kV (tipo a forcina) è un trasformatore di misura a media tensione progettato per misurare correnti primarie elevate e fornire segnali di corrente isolati e in scala per la misurazione, la protezione e il controllo. Il termine «tipo a forcina» si riferisce alla forma del conduttore primario, che è piegato a forma di forcina (a U), formando un avvolgimento primario integrale attraverso il nucleo del trasformatore.

Principio di funzionamento

Un trasformatore di corrente di tipo a forcina funziona secondo il principio dell’induzione elettromagnetica.

Quando la corrente alternata attraversa il conduttore primario a forcina, produce un campo magnetico nel nucleo magnetico. Questo flusso magnetico variabile induce una corrente proporzionale nell’avvolgimento secondario.

Struttura
·Un tipico trasformatore di corrente a forcina da 36 kV è costituito da:
·Conduttore primario a forma di U in rame o alluminio (a forcina)
·Nucleo magnetico laminato o toroidale
·Avvolgimento/i secondario/i
·Isolatore per esterni in porcellana o composito
·Isolamento in olio, SF6 o resina (a seconda del modello)
·Scatola terminale secondaria
·Base di montaggio
·Targhetta identificativa
·Morsetto di messa a terra

Caratteristiche
·Conduttore primario a forcina integrato.
·Singola spira primaria con elevata precisione di misura.
·Eccellente isolamento elettrico per sistemi a 36 kV.
·Disponibile con uno o più nuclei secondari.
·Adatto sia per la protezione che per la misurazione.
·Struttura per uso esterno resistente alle intemperie.
·Elevata resistenza alle correnti termiche e dinamiche.
·Lunga durata con bassa manutenzione.

Valori nominali tipici
·Tensione massima del sistema: 36 kV
·Frequenza nominale: 50 o 60 Hz
·Corrente primaria: 100–3000 A
·Corrente secondaria: 1 A o 5 A
·Classe di precisione (misurazione): 0,1, 0,2, 0,2S, 0,5, 0,5S
·Classe di precisione (protezione): 5P10, 5P20, 10P10, PX
·Livello di isolamento: 70/170 kV (tipico)
·Installazione: all’aperto

Vantaggi
·Struttura compatta.
·Eccellente precisione di misura.
·Elevata resistenza meccanica.
·Semplice disposizione dei conduttori primari.
·Elevata resistenza ai cortocircuiti.
·Funzionamento affidabile a lungo termine.
·Adatto sia per la protezione che per la misurazione a fini di fatturazione.

Limiti
·I conduttori primari fissi limitano la flessibilità di installazione.
·Più grandi e pesanti rispetto ai trasformatori di corrente in resina per uso interno.
·Il circuito secondario non deve mai essere messo in circuito aperto mentre il primario è sotto tensione, poiché sui terminali secondari possono svilupparsi tensioni elevate e pericolose.

Applicazioni
Un trasformatore di corrente a forcella da 36 kV viene comunemente installato in:
·Sottostazioni esterne da 33 kV e 36 kV
·Stazioni di commutazione a media tensione
·Sottostazioni di distribuzione delle reti elettriche
·Sistemi di alimentazione industriali
·Sottostazioni di raccolta di energia rinnovabile
·Circuiti di alimentazione dei trasformatori
·Campate di alimentazione in entrata e in uscita
·Collegamenti dei trasformatori elevatori dei generatori

Un trasformatore di corrente a forcella da 36 kV è uno strumento di misura robusto e preciso, ampiamente utilizzato nelle sottostazioni esterne da 33/36 kV. Il suo conduttore primario integrato a forma di U offre un’eccellente resistenza meccanica, elevate prestazioni in caso di cortocircuito e una trasformazione di corrente affidabile per relè di protezione, misurazione dell’energia e sistemi di controllo.
