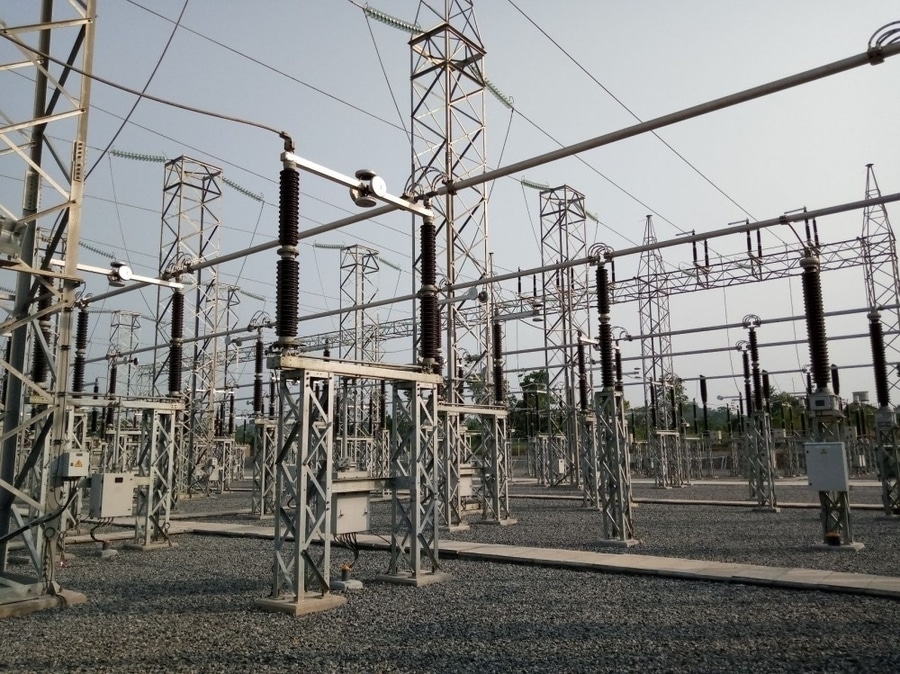

Sezionatore semi-pantografo per sottostazioni isolate ad aria (AIS)

{{{sourceTextContent.subTitle}}}

Sezionatore semi-pantografo

{{{sourceTextContent.description}}}

Il sezionatore semi-pantografo (isolatore semi-pantografo) è un sezionatore ad alta tensione utilizzato nelle sottostazioni isolate in aria (AIS) per garantire l’isolamento elettrico visibile delle apparecchiature di trasmissione. Combina le caratteristiche di un sezionatore convenzionale e di un meccanismo a pantografo, rendendolo particolarmente adatto alle sottostazioni con spazio limitato o in cui le apparecchiature sono montate a quote diverse.

A differenza di un sezionatore a pantografo completo, solo un lato utilizza un meccanismo a pantografo, mentre il lato opposto rimane fisso. Ciò riduce la complessità meccanica, pur conservando molti dei vantaggi in termini di risparmio di spazio.

Principio di funzionamento
Il sezionatore semi-pantografo utilizza un braccio pantografico mobile che si estende o si ritrae per stabilire o interrompere il contatto con un terminale fisso.

·Posizione chiusa: il meccanismo a pantografo si estende verso l’alto o verso l’esterno e il contatto mobile si innesta nel contatto fisso per chiudere il circuito elettrico.
·Posizione aperta: il pantografo si ritrae, creando un’intercapedine d’aria chiaramente visibile che isola in modo sicuro l’apparecchiatura.

Come tutti i sezionatori, non deve essere utilizzato per interrompere la corrente di carico o la corrente di guasto. L’interruttore automatico associato deve prima aprire il circuito.

Sequenza operativa normale
1. Aprire l’interruttore automatico.
2. Verificare che il circuito sia disenergizzato.
3. Aprire il sezionatore a semipantografo.
4. Chiudere l’interruttore di messa a terra se è necessaria la manutenzione.

Componenti principali
·Gruppo di contatti fissi
·Braccio mobile a pantografo
·Collegamenti conduttori
·Isolatori a palo
·Meccanismo di azionamento (motorizzato o manuale)
·Collegamento meccanico
·Telaio di base
·Indicatore di posizione
·Interruttori ausiliari

Caratteristiche
· Meccanismo a pantografo su un solo lato.
· Ingombro ridotto rispetto ai sezionatori convenzionali.
· Consente collegamenti a diverse altezze.
· Garantisce una distanza di isolamento visibile.
· Elevata affidabilità meccanica.
· Adatto al comando remoto e locale.
· Progettato per sottostazioni all’aperto isolate in aria.

Tensioni nominali tipiche
·72,5 kV Distribuzione e sottotrasmissione
·145 kV Sottostazioni ad alta tensione
·220 kV Sottostazioni di trasmissione
·330 kV Sistemi ad altissima tensione
·400 kV Sottostazioni EHV
·500–765 kV Trasmissione di energia all’ingrosso

Vantaggi
·Richiede meno spazio di installazione rispetto a molti modelli convenzionali.
·Più semplice di un sezionatore a pantografo completo.
·Collega facilmente apparecchiature a diverse altezze.
·Elevate prestazioni dielettriche.
·Funzionamento meccanico affidabile con lunga durata.
·Ideale per configurazioni compatte di sottostazioni.

Limiti
·Non è in grado di interrompere la corrente di carico o la corrente di guasto.
·Meccanicamente più complesso rispetto ai sezionatori a interruzione centrale.
·Costo iniziale più elevato rispetto ai modelli standard di sezionatori.
·Richiede ispezioni periodiche e lubrificazione del meccanismo di collegamento del pantografo.

Applicazioni
I sezionatori semi-pantografici sono comunemente utilizzati per:
·Sottostazioni compatte isolate in aria (AIS)
·Sottostazioni ad alta tensione e ad altissima tensione
·Isolamento dei trasformatori
·Isolamento degli interruttori automatici
·Commutazione delle sbarre collettrici
·Collegamenti tra apparecchiature a diverse altezze
·Sottostazioni in cui lo spazio orizzontale è limitato

Il sezionatore semi-pantografo offre un compromesso pratico tra i sezionatori tradizionali e i modelli a pantografo completo. Garantisce un isolamento visibile, un’installazione compatta e la possibilità di collegare apparecchiature a diverse altezze, rendendolo una scelta diffusa per le moderne sottostazioni ad alta e altissima tensione isolate in aria, dove l’uso efficiente dello spazio è fondamentale.
