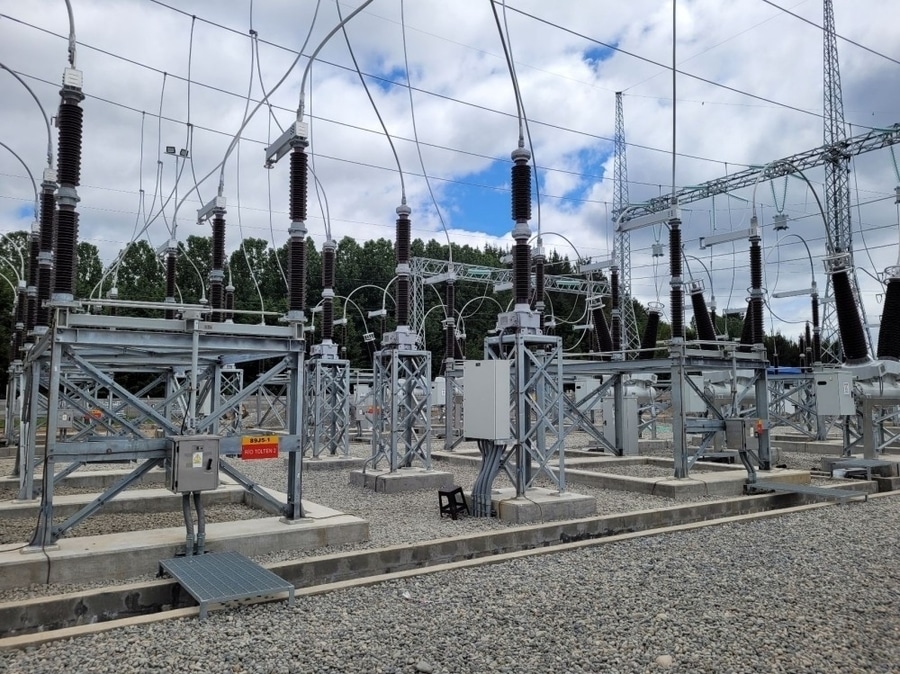

Disconnettore orizzontale per ginocchio con punto di isolamento visibile

{{{sourceTextContent.subTitle}}}

Disconnettore orizzontale per ginocchio

{{{sourceTextContent.description}}}

Il sezionatore a ginocchio orizzontale (isolatore a ginocchio orizzontale) è un sezionatore ad alta tensione utilizzato nelle sottostazioni isolate in aria (AIS) per fornire un punto di isolamento visibile a garanzia della sicurezza durante la manutenzione e il funzionamento. Si avvale di un meccanismo a ginocchiera incernierata che si ripiega orizzontalmente durante il funzionamento, rendendolo adatto alle sottostazioni in cui lo spazio libero in verticale è limitato.

Principio di funzionamento
Il sezionatore a ginocchiera orizzontale è costituito da due bracci conduttori collegati da una ginocchiera incernierata.
·Posizione chiusa: i bracci sono allineati, formando un percorso elettrico continuo tra i contatti fissi.
· Posizione aperta: il meccanismo di azionamento piega il giunto a ginocchio in orizzontale, provocando la piegatura dei bracci e creando un’intercapedine d’aria visibile tra i contatti.

Trattandosi di un sezionatore, non è in grado di interrompere la corrente di carico o la corrente di guasto. L’interruttore automatico associato deve prima disenergizzare il circuito.

Sequenza operativa normale
1. Aprire l’interruttore automatico.
2. Verificare che il circuito sia disenergizzato.
3. Aprire il sezionatore a ginocchiera orizzontale.
4. Chiudere l’interruttore di messa a terra se è necessaria la manutenzione.

Componenti principali
·Contatti fissi
·Bracci conduttori superiore e inferiore
·Giunto a ginocchio incernierato
·Isolatori a palo
·Meccanismo di azionamento
·Meccanismo di azionamento motorizzato o manuale
·Telaio di base
·Indicatore di posizione
·Interruttori ausiliari

Caratteristiche
·Il movimento di ripiegamento orizzontale riduce al minimo lo spazio libero verticale richiesto.
·Garantisce una distanza di isolamento chiaramente visibile.
·Robusta progettazione meccanica per ambienti esterni.
·Elevata resistenza meccanica e affidabilità operativa.
·Può essere azionato manualmente o in remoto tramite motore.
·Adatto per applicazioni ad alta e altissima tensione.

Tensioni nominali tipiche
·72,5 kV Distribuzione e sottotrasmissione
·110 kV Sottostazioni di trasmissione
·132 kV Trasmissione di rete
·145 kV Sottostazioni ad alta tensione
·220 kV Sistemi di trasmissione
·330 kV Sottostazioni ad altissima tensione
·400 kV Trasmissione EHV

Vantaggi
·Richiede uno spazio libero verticale inferiore rispetto ai modelli ad apertura verticale.
·Garantisce un isolamento visibile e affidabile.
·Particolarmente adatto alle sottostazioni con limitazioni di altezza.
·Lunga durata con manutenzione relativamente ridotta.
·Funzionamento affidabile in condizioni ambientali esterne.

Limiti
·Non è in grado di interrompere la corrente di carico o la corrente di guasto.
·Deve essere azionato solo dopo l’apertura dell’interruttore associato.
·Il collegamento meccanico è più complesso rispetto ai semplici modelli a interruzione centrale.

Applicazioni
I sezionatori orizzontali a ginocchio sono comunemente utilizzati per:
·Sottostazioni isolate in aria (AIS)
·Isolamento delle linee di trasmissione
·Isolamento dei trasformatori di potenza
·Isolamento degli interruttori automatici
·Sezionamento delle sbarre collettrici
·Sottostazioni industriali
·Impianti con spazio libero in altezza limitato

Applicazioni tipiche per tensione
·72,5–145 kV: sottostazioni di distribuzione e di sub-trasmissione.
·220–400 kV: sottostazioni di trasmissione ad alta tensione con limitazioni di altezza strutturale.
Sistemi di alimentazione industriali: isolamento di trasformatori, interruttori automatici e sbarre collettrici in cui lo spazio libero in altezza è limitato.

Il sezionatore a ginocchio orizzontale viene scelto quando una sottostazione richiede un profilo verticale compatto, pur garantendo una distanza di isolamento sicura e visibile. Il suo meccanismo di piegatura orizzontale lo rende particolarmente utile nelle sottostazioni isolate in aria, dove lo spazio libero in altezza è limitato ma è essenziale un isolamento affidabile delle apparecchiature ad alta tensione.
