Disconnettore verticale del ginocchio (isolatore verticale di rottura del ginocchio)

{{{sourceTextContent.subTitle}}}

Disconnettore verticale del ginocchio

{{{sourceTextContent.description}}}

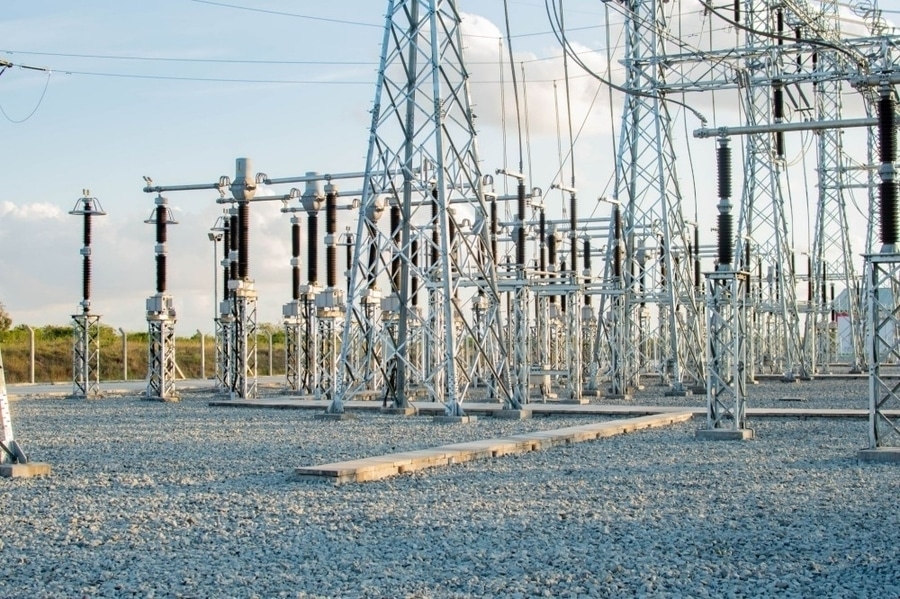

Il sezionatore a ginocchio verticale (isolatore a ginocchio verticale) è un sezionatore ad alta tensione utilizzato nelle sottostazioni all’aperto per garantire l’isolamento elettrico visibile delle apparecchiature dopo che l’interruttore associato ha interrotto la corrente. È dotato di un giunto a "ginocchio" incernierato che si piega verso l’alto o verso il basso durante il funzionamento, rendendolo adatto alle sottostazioni in cui lo spazio orizzontale è limitato.

Principio di funzionamento
Il sezionatore a ginocchio verticale è costituito da due bracci conduttori collegati da un giunto a ginocchio incernierato.

·Posizione chiusa: i bracci sono allineati, formando un percorso elettrico continuo tra i terminali.
·Posizione aperta: il meccanismo di azionamento piega il giunto a ginocchio, facendo muovere il braccio superiore verso l’alto (o verso il basso, a seconda del modello) e creando un’intercapedine d’aria visibile che garantisce l’isolamento.

Come tutti i sezionatori, non è progettato per interrompere la corrente di carico o la corrente di guasto. L’interruttore automatico associato deve prima disenergizzare il circuito.

Sequenza operativa normale
1. Aprire l’interruttore automatico.
2. Verificare che il circuito sia disenergizzato.
3. Aprire il sezionatore a ginocchio verticale.
4. Chiudere l’interruttore di messa a terra se si devono eseguire interventi di manutenzione.

Componenti principali
· Contatti fissi
· Bracci conduttori superiore e inferiore
· Giunto a ginocchio incernierato
· Isolatori a palo
· Meccanismo di comando
· Meccanismo di azionamento motorizzato o manuale
·Telaio di base
·Indicatore di posizione
·Interruttori ausiliari

Caratteristiche
·Il meccanismo a ginocchiera pieghevole garantisce un movimento operativo compatto.
·La distanza di isolamento visibile migliora la sicurezza durante la manutenzione.
·Adatto a sottostazioni con spazio libero orizzontale limitato.
·Elevata affidabilità meccanica.
·Disponibile con azionamento manuale o motorizzato.
·Progettato per l’impiego all’aperto in sottostazioni isolate in aria (AIS).

Tensioni nominali tipiche
·72,5 kV Distribuzione e sottotrasmissione
·110 kV Sottostazioni di trasmissione
·132 kV Trasmissione di rete
·145 kV Sottostazioni ad alta tensione
·220 kV Sistemi di trasmissione
·330 kV Sottostazioni ad altissima tensione
·400 kV Trasmissione EHV

Vantaggi
·Design compatto che richiede meno spazio orizzontale.
·Isolamento chiaramente visibile per la sicurezza dell’operatore.
·Funzionamento meccanico affidabile.
·Particolarmente adatto a configurazioni di sottostazioni con spazio limitato.
·Lunga durata con manutenzione relativamente ridotta.

Limiti
·Non è in grado di interrompere il carico o la corrente di guasto.
·Deve essere azionato solo dopo l’apertura dell’interruttore automatico.
·Meccanicamente più complesso rispetto ad alcuni modelli convenzionali di sezionatori.

Applicazioni
I sezionatori a ginocchio verticale sono ampiamente utilizzati per:
·Sottostazioni isolate in aria (AIS)
·Isolamento delle linee di trasmissione
·Isolamento dei trasformatori
·Isolamento degli interruttori automatici
·Sezionamento delle sbarre collettrici
·Sottostazioni industriali e di servizio pubblico
·Impianti con spazio libero orizzontale limitato

Applicazioni tipiche per tensione
·72,5–145 kV: Sottostazioni di distribuzione e di sub-trasmissione con spazio limitato.
·220–400 kV: Sottostazioni di trasmissione ad alta tensione in cui sono richiesti layout compatti.
Sistemi di alimentazione industriali: isolamento di trasformatori, interruttori automatici e sbarre collettrici.

Il sezionatore a ginocchio verticale combina un isolamento visibile e affidabile con un meccanismo di azionamento compatto, rendendolo una scelta efficace per le sottostazioni isolate in aria in cui i vincoli di spazio rendono meno adatti i tradizionali sezionatori ad apertura orizzontale.
