Sezionatore a doppia interruzione (sezionatore a doppia interruzione)

{{{sourceTextContent.subTitle}}}

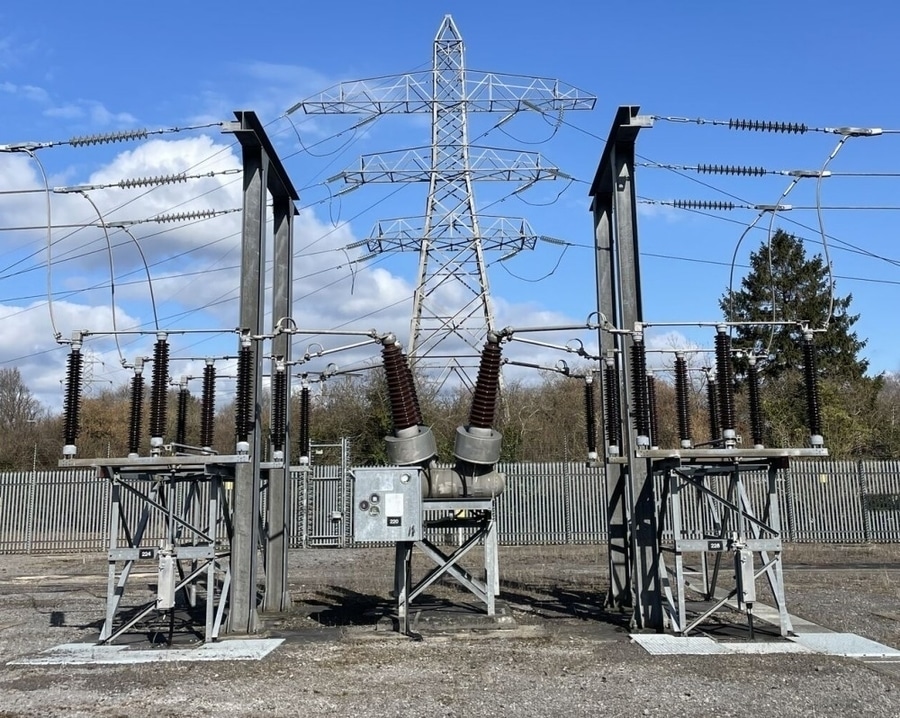

Sezionatore a doppia interruzione

{{{sourceTextContent.description}}}

Il sezionatore a doppia interruzione (isolatore a doppia interruzione) è un dispositivo di commutazione ad alta tensione utilizzato nelle sottostazioni di trasmissione e distribuzione per isolare le apparecchiature elettriche dopo che l’interruttore associato ha interrotto la corrente. Quando viene aperto, crea due intercalari d’aria visibili, garantendo prestazioni di isolamento superiori rispetto a un sezionatore a interruzione centrale.

Principio di funzionamento
Un sezionatore a doppia interruzione è dotato di un gruppo di contatti mobili che si separa da due contatti fissi, creando due interruzioni (intervalli d’aria) nel percorso della corrente.
·Posizione chiusa: il contatto mobile collega i due contatti fissi, consentendo il passaggio della corrente.
·Posizione aperta: il contatto mobile ruota o si allontana, creando due interruzioni visibili (intervalli d’aria), una su ciascun lato.

Come tutti i sezionatori, è progettato per funzionare solo in assenza di corrente di carico.

Sequenza operativa normale
1. Aprire l’interruttore automatico.
2. Verificare che il circuito sia disenergizzato.
3. Aprire il sezionatore a doppia interruzione.
4. Chiudere l’interruttore di messa a terra (se è necessaria la manutenzione).

Componenti principali
· Contatti fissi
· Lama o ponte del contatto mobile
· Isolatori di supporto
· Meccanismo di azionamento (manuale o motorizzato)
· Telaio di base
· Collegamento meccanico
·Indicatore di posizione
·Interruttori ausiliari
·Connettori terminali

Caratteristiche
·Due distanze di isolamento visibili migliorano l’isolamento elettrico.
·Maggiore resistenza dielettrica rispetto a un modello a singola interruzione.
·Adatto a sistemi ad alta e altissima tensione.
·Costruzione meccanica robusta.
·Elevata affidabilità operativa.
·Può essere azionato localmente o a distanza.

Tensioni nominali tipiche
·72,5 kV Sottostazioni di sub-trasmissione
·110 kV Sottostazioni di trasmissione
·132 kV Reti di distribuzione
·145 kV Sottostazioni ad alta tensione
·220 kV Sistemi di trasmissione
·330 kV Sistemi ad altissima tensione
·400 kV Sottostazioni EHV
·500–765 kV Trasmissione di energia all’ingrosso

Vantaggi
·Due intercapedini d’aria garantiscono maggiore isolamento e sicurezza.
·Migliori prestazioni elettriche alle tensioni più elevate.
·Minore sollecitazione elettrica su ciascuna distanza d’isolamento.
·Design affidabile e durevole.
·Lunga durata con manutenzione relativamente ridotta.

Limiti
·Non è in grado di interrompere la corrente di carico.
·Non è in grado di interrompere la corrente di guasto.
·Richiede un interruttore automatico per disenergizzare il circuito prima dell’azionamento.
·Generalmente più complesso e di dimensioni maggiori rispetto a un sezionatore a interruzione centrale.

Applicazioni
I sezionatori a doppia interruzione sono comunemente utilizzati per:
·Sottostazioni ad alta e altissima tensione
·Isolamento delle linee di trasmissione
·Isolamento dei trasformatori di potenza
·Isolamento degli interruttori automatici
·Commutazione e sezionamento delle sbarre collettrici
·Stazioni di commutazione
·Impianti di generazione di energia

Un sezionatore a doppia interruzione è preferibile nelle sottostazioni ad alta e altissima tensione isolate in aria (AIS) poiché le sue due distanze di isolamento garantiscono migliori prestazioni dielettriche, una maggiore sicurezza operativa e una maggiore affidabilità nell’isolamento delle apparecchiature di trasmissione durante la manutenzione.
