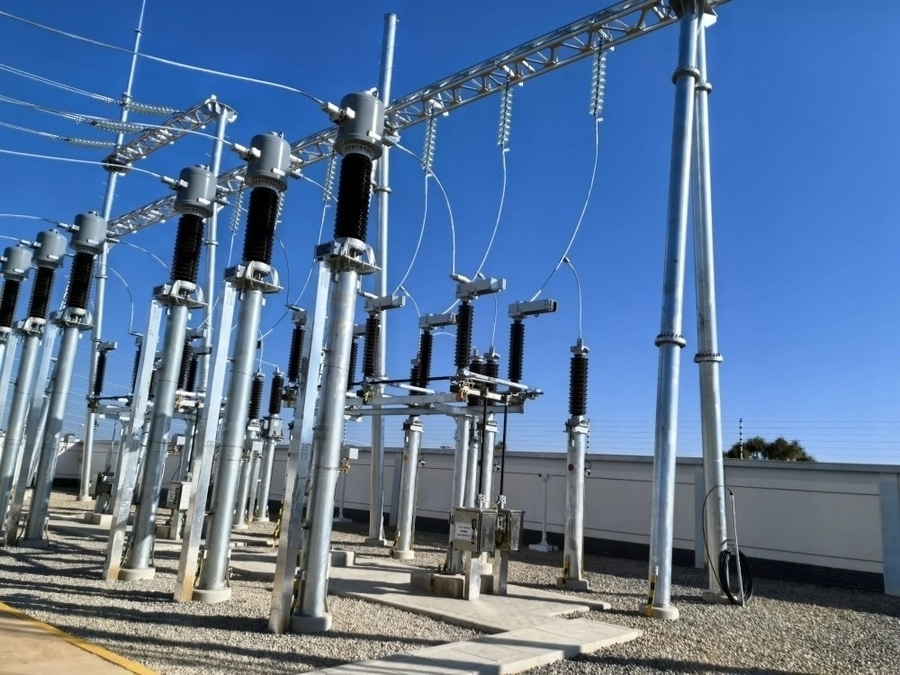

Sezionatore a interruzione centrale (isolatore a interruzione centrale)

{{{sourceTextContent.subTitle}}}

Sezionatore a interruzione centrale

{{{sourceTextContent.description}}}

Il sezionatore a interruzione centrale (isolatore a interruzione centrale) è un dispositivo di commutazione ad alta tensione utilizzato nelle sottostazioni per isolare le apparecchiature elettriche dalla rete elettrica dopo che il circuito è stato disenergizzato. A differenza di un interruttore automatico, non è in grado di interrompere la corrente di carico o la corrente di guasto. Il suo scopo è quello di fornire una distanza di isolamento visibile per la manutenzione e la sicurezza.

Principio di funzionamento
Il sezionatore a rottura centrale è costituito da due bracci di contatto mobili collegati a isolatori.
·Posizione chiusa: entrambi i bracci si incontrano al centro, completando il percorso elettrico.
·Posizione aperta: i bracci ruotano allontanandosi l’uno dall’altro, creando un’intercapedine d’aria chiaramente visibile che conferma l’isolamento del circuito.

Il funzionamento è solitamente azionato da:
·Meccanismo motorizzato (comando a distanza)
·Maniglia di azionamento manuale
·Interblocchi elettrici con interruttori automatici

La normale sequenza operativa è:
1. Aprire l’interruttore automatico.
2. Verificare che la corrente sia pari a zero.
3. Aprire il sezionatore a rottura centrale.
4. Chiudere l’interruttore di messa a terra se è necessaria la manutenzione.

Componenti principali
·Contatti fissi e mobili
·Bracci conduttori
·Isolatori a palo
·Meccanismo di azionamento
·Meccanismo di azionamento motorizzato (o azionamento manuale)
·Telaio di base
·Indicatore meccanico di posizione
·Interruttori ausiliari

Caratteristiche
·Garantisce una distanza di isolamento visibile.
·Struttura meccanica semplice e affidabile.
·Bassa manutenzione richiesta.
·Adatto per sottostazioni all’aperto.
·Elevata resistenza meccanica.
·Eccellente isolamento elettrico in posizione aperta.

Tensioni nominali tipiche
·33 kV Sottostazioni di distribuzione
·66 kV Sottostazioni di sub-trasmissione
·110 kV Sottostazioni di trasmissione
·132 kV Reti di trasmissione
·220 kV Trasmissione ad alta tensione
·330 kV Altissima tensione
·400 kV Sottostazioni EHV
·500–765 kV Trasmissione di energia all’ingrosso

Vantaggi
·Isolamento chiaramente visibile per la sicurezza dell’operatore.
·Elevata affidabilità grazie alla struttura semplice.
·Costo inferiore rispetto agli interruttori automatici.
·Adatto a sistemi ad alta tensione e ad altissima tensione.
·Lunga durata.

Limiti
·Non è in grado di interrompere la corrente di carico.
·Non è in grado di interrompere la corrente di guasto.
·Deve essere sempre azionato dopo l’apertura dell’interruttore automatico associato.
·La commutazione sotto carico può causare gravi archi elettrici e danni alle apparecchiature.

Applicazioni
I sezionatori a interruzione centrale sono ampiamente utilizzati in:
·Sottostazioni di trasmissione
·Sottostazioni isolate in aria (AIS)
·Stazioni di commutazione
·Centrali elettriche
·Sottostazioni industriali
·Isolamento dei trasformatori
·Isolamento degli interruttori automatici
·Sezionamento delle sbarre collettrici

Il sezionatore a interruzione centrale è uno dei sezionatori più comuni nelle sottostazioni isolate in aria da 72,5 kV a 245 kV; offre un mezzo affidabile e facilmente visibile per isolare le apparecchiature in vista della manutenzione, affidando al disgiuntore tutte le funzioni di interruzione della corrente.
