Trasformatore di tipo a secco con resina epossidica colata (CRT): la soluzione ideale per le applicazioni in cui sono richieste sicurezza antincendio, tutela ambientale, manutenzione minima e funzionamento affidabile in ambienti umidi

{{{sourceTextContent.subTitle}}}

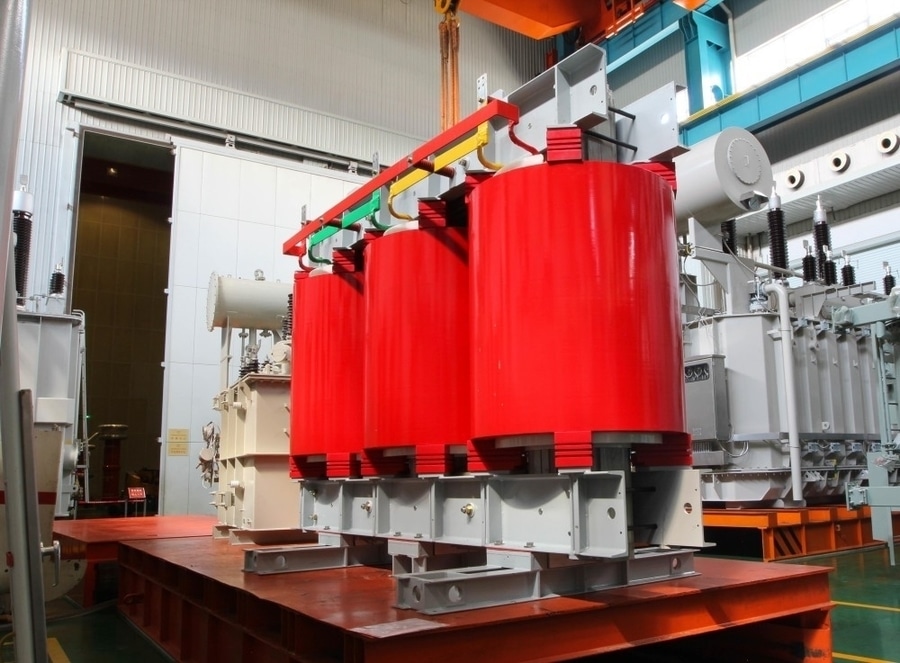

Trasformatore a secco con bobine fuse

{{{sourceTextContent.description}}}

Il trasformatore a secco con resina epossidica colata (CRT), noto anche come trasformatore a resina colata, è un trasformatore a secco in cui gli avvolgimenti ad alta tensione (HV) sono incapsulati in resina epossidica sotto vuoto, mentre gli avvolgimenti a bassa tensione (BT) sono in genere impregnati sotto vuoto e pressione (VPI) o rivestiti di resina. Poiché gli avvolgimenti sono completamente racchiusi in un isolamento solido, non è necessario l’uso di olio isolante, il che rende i trasformatori CRT una scelta diffusa per le installazioni in ambienti interni in cui la sicurezza antincendio e la tutela ambientale sono prioritarie.

Costruzione

Nucleo magnetico
·Nucleo in acciaio al silicio a grani orientati laminato a freddo (CRGO) di alta qualità o in lega amorfa
·Struttura del nucleo a sovrapposizione scalare per ridurre le perdite e il rumore
·Progettazione a basse vibrazioni

Avvolgimenti ad alta tensione
·Conduttori in rame o alluminio
·Colati sottovuoto in resina epossidica
·Eccellente resistenza meccanica
·Resistenti all’umidità, alla polvere e agli agenti contaminanti

Avvolgimenti a bassa tensione
·Avvolgimenti in lamina o nastro di rame o alluminio
·Impregnati sottovuoto o rivestiti di resina
·Elevata capacità di resistenza ai cortocircuiti

Sistema di isolamento
·Classe F (155 °C) o Classe H (180 °C)
·Resina epossidica autoestinguente
·Eccellente rigidità dielettrica
·Elevata resistenza all’invecchiamento termico

Raffreddamento
·AN (raffreddamento naturale ad aria) per funzionamento standard
·AF (raffreddamento forzato ad aria) con ventole di raffreddamento per aumentare la capacità di circa il 25–40%

Specifiche tecniche tipiche
·Potenza nominale: da 50 kVA a 25 MVA
·Tensione primaria: fino a 36 kV (modelli speciali fino a 52 kV)
·Tensione secondaria: 400 V, 415 V, 690 V, 3,3 kV, 6,6 kV, 11 kV
·Frequenza: 50 Hz / 60 Hz
·Gruppo vettoriale: Dyn11, Dyn5, Yyn0, ecc.
·Metodo di raffreddamento: AN / AF
·Classe di isolamento: F o H
·Grado di protezione: IP00, IP23, IP31, IP44, IP54 (con involucro)
·Impedenza: tipicamente 4–10%
·Aumento di temperatura: 80 K o 100 K
·Livello di rumorosità: tipicamente 45–65 dB

Vantaggi
·Assenza di olio isolante, con conseguente eliminazione del rischio di perdite d’olio
·Elevata sicurezza antincendio grazie all’isolamento epossidico autoestinguente
·Bassi requisiti di manutenzione
·Adatto all’installazione in ambienti interni
·Eccellente resistenza all’umidità
·Elevata resistenza meccanica e capacità di sopportare i cortocircuiti
·Rispettoso dell’ambiente, senza rischio di contaminazione da olio
·Ingombro ridotto
·Elevata affidabilità e lunga durata (tipicamente 25–30 anni con una corretta manutenzione)

Limiti
·Costo iniziale superiore rispetto ai trasformatori a bagno d’olio
·Minore capacità di sovraccarico poiché il raffreddamento ad aria è meno efficace di quello ad olio
·Maggiore difficoltà di riparazione in caso di danneggiamento degli avvolgimenti incapsulati in resina
·Generalmente limitati alle applicazioni a media tensione

Applicazioni tipiche
·Edifici commerciali
·Ospedali
·Aeroporti
·Data center
·Grattacieli
·Centri commerciali
·Stazioni della metropolitana e ferroviarie
·Gallerie
·Piattaforme offshore
·Impianti di energia rinnovabile (solare ed eolica)
·Impianti industriali
·Impianti chimici e petrolchimici

Norme applicabili
Tra le norme internazionali più diffuse figurano:
·IEC 60076 (Trasformatori di potenza)
·IEC 60076-11 (Trasformatori a secco)
·IEEE C57.12.01 (Requisiti generali per trasformatori di distribuzione e di potenza a secco)
·IEEE C57.12.91 (Codice di prova per trasformatori di distribuzione e di potenza a secco)
·Requisiti ANSI, ove applicabili

Potenze nominali tipiche
·Distribuzione: da 100 kVA a 3.000 kVA
·Industriale: da 2,5 MVA a 10 MVA
·Grandi trasformatori di potenza a secco: fino a circa 25 MVA e 36 kV (sono disponibili potenze nominali superiori su progetto personalizzato)

I trasformatori a secco colati in resina epossidica (CRT) sono ampiamente utilizzati laddove la sicurezza antincendio, la tutela ambientale, la manutenzione minima e l’affidabilità di funzionamento in ambienti umidi o contaminati sono fondamentali. Sono comunemente impiegati in progetti commerciali, industriali e infrastrutturali in cui i trasformatori a olio risultano poco pratici o indesiderabili.
