Trasformatore su basamento progettato per impianti di distribuzione elettrica sotterranei

{{{sourceTextContent.subTitle}}}

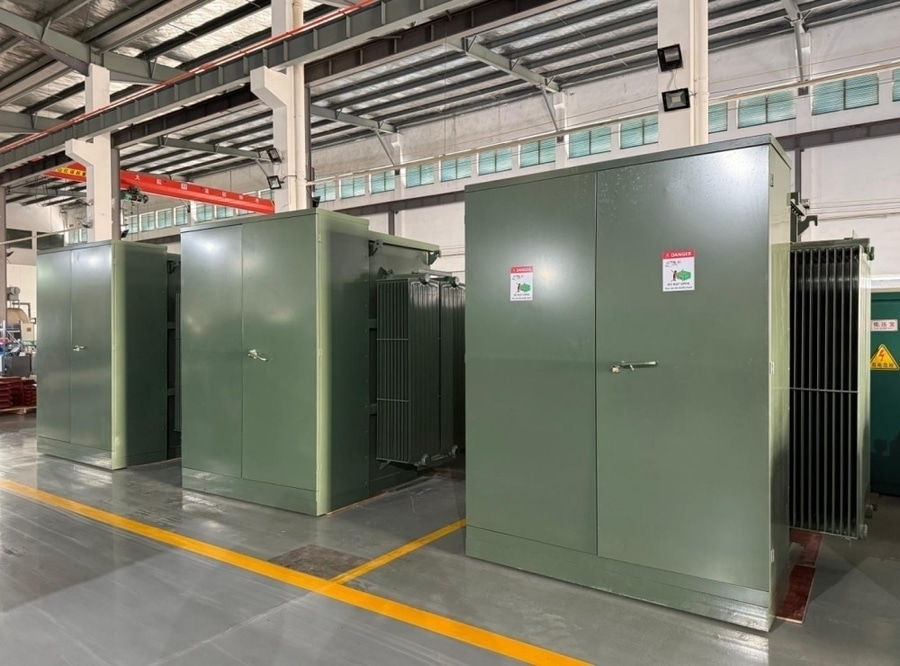

Trasformatore su basamento

{{{sourceTextContent.description}}}

Il trasformatore su basamento è un trasformatore di distribuzione chiuso, installato a terra su un basamento in calcestruzzo. È progettato per gli impianti di distribuzione elettrica sotterranei e offre un metodo sicuro e a prova di manomissione per ridurre la tensione da media a bassa tensione a favore di utenze residenziali, commerciali e industriali.

Specifiche tipiche
·Tensione primaria: 5 kV–35 kV (comunemente 11 kV, 13,2 kV, 13,8 kV, 22 kV, 24,9 kV, 33 kV)
·Tensione secondaria: 400/230 V, 415/240 V, 480Y/277 V, 208Y/120 V
·Potenza nominale: 75–5000 kVA
·Frequenza: 50 Hz o 60 Hz
·Numero di fasi: monofase o trifase
·Metodo di raffreddamento: ONAN (olio, aria naturale)
·Isolamento: olio minerale, estere naturale o estere sintetico
·Installazione: all’aperto, montato a terra su una base in calcestruzzo
·Involucro: armadio in acciaio antimanomissione e chiudibile a chiave

Componenti principali
·Nucleo del trasformatore
·Avvolgimento ad alta tensione
·Avvolgimento a bassa tensione
·Serbatoio in acciaio sigillato
·Fluido isolante
·Radiatori o alette di raffreddamento
·Vano ad alta tensione
·Vano a bassa tensione
·Interruttori di sezionamento a carico (opzionali)
·Fusibili a baionetta e limitatori di corrente
·Scaricatori di sovratensione
·Dispositivo di scarico della pressione
·Morsetti di messa a terra
·Targhetta identificativa

Potenze tipiche
Le potenze tipiche includono:
·75 kVA
·100 kVA
·150 kVA
·225 kVA
·300 kVA
·500 kVA
·750 kVA
·1000 kVA
·1500 kVA
·2000 kVA
·2500 kVA
·3000 kVA
·5000 kVA

Rapporti di tensione comuni
·11 kV / 400 V
·13,8 kV / 480Y/277 V
·22 kV / 415 V
·24,9 kV / 208Y/120 V
·33 kV / 415 V

Applicazioni
·Quartieri residenziali con reti sotterranee
·Edifici commerciali
·Centri commerciali
·Complessi di uffici
·Scuole e ospedali
·Strutture industriali
·Data center
·Impianti di energia rinnovabile

Vantaggi
·Installazione compatta e poco ingombrante
·Maggiore sicurezza rispetto alle apparecchiature montate su pali a vista grazie al design chiuso e a prova di manomissione
·Adatto a sistemi di cavi sotterranei
·Minore impatto visivo in contesti urbani e residenziali
·Minore esposizione agli agenti atmosferici rispetto alle installazioni a vista
·Disponibile nelle configurazioni ad alimentazione ad anello e ad alimentazione radiale

Caratteristiche di protezione
·Fusibili a baionetta
·Fusibili limitatori di corrente
·Interruttore di sezionamento in carico (opzionale)
·Scaricatori di sovratensione
·Dispositivo di scarico della pressione
·Indicatore del livello dell’olio (ove applicabile)
·Monitoraggio della temperatura (opzionale)

Prove di routine in fabbrica
Le prove tipiche includono:
·Misura della resistenza degli avvolgimenti
·Verifica del rapporto di tensione
·Prova di resistenza di isolamento
·Perdite a vuoto e corrente di eccitazione
·Misura delle perdite sotto carico e dell’impedenza
·Prova di tenuta alla tensione alternata applicata
·Prova di sovratensione indotta
·Prova di tenuta
·Prova di rigidità dielettrica del fluido isolante

Norme applicabili
·IEC 60076 – Trasformatori di potenza
·IEEE C57.12.34 – Requisiti per trasformatori di distribuzione di tipo a scomparti montati su basamento
·IEEE C57.12.90 – Codice di prova per trasformatori a bagno d’olio
·IEC 60296 – Oli isolanti minerali

Configurazioni tipiche
·Alimentazione radiale: un unico alimentatore in entrata a media tensione che alimenta il trasformatore.
·Alimentazione ad anello: due alimentatori in entrata che consentono al trasformatore di rimanere alimentato da una fonte alternativa qualora uno dei due alimentatori venga isolato.

I trasformatori montati su basamento sono ampiamente utilizzati nelle moderne reti di distribuzione sotterranee poiché combinano sicurezza, affidabilità e facilità di manutenzione. La loro struttura chiusa e le opzioni flessibili di tensione e potenza li rendono particolarmente adatti a complessi residenziali, complessi commerciali e impianti industriali.
