Trasformatore di distribuzione da 23 kV per un'ampia gamma di applicazioni di distribuzione

{{{sourceTextContent.subTitle}}}

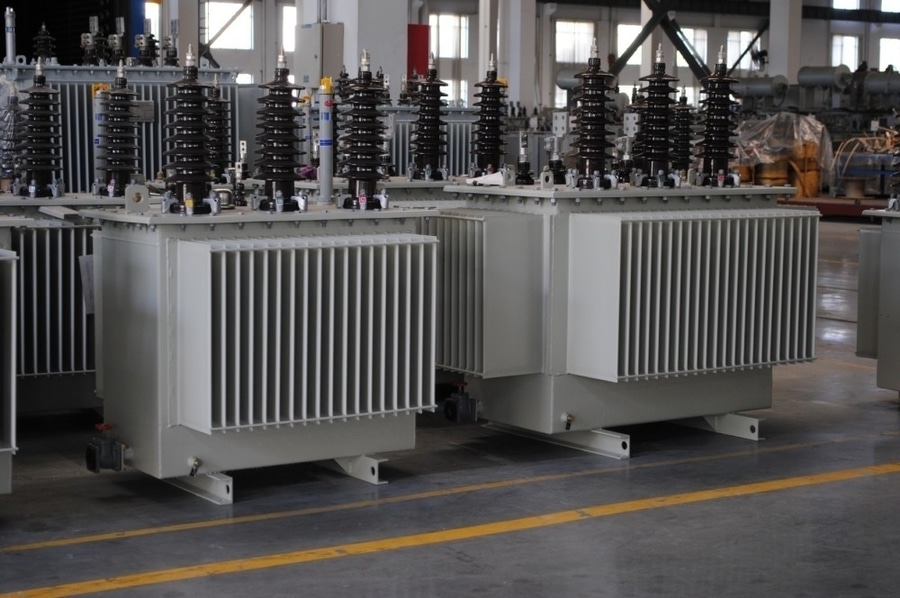

Trasformatore di distribuzione da 23 kV

{{{sourceTextContent.description}}}

Il trasformatore di distribuzione da 23 kV è un trasformatore di media tensione progettato per ridurre la tensione proveniente da una linea di distribuzione da 23 kV (o 22,9 kV/24,9 kV) a livelli di bassa tensione destinati a utenze residenziali, commerciali e industriali. È ampiamente utilizzato dalle aziende elettriche in Nord America, Asia e altre regioni dotate di sistemi di distribuzione della classe 23 kV.

Specifiche tipiche
·Tensione massima del sistema: 24 kV (classe di isolamento 24,94 kV)
·Tensione primaria: 23 kV, 22,9 kV o 24,9 kV
·Tensione secondaria: 400/230 V, 415/240 V, 480Y/277 V, 208Y/120 V, 240/120 V
·Potenza nominale: 25–3000 kVA
·Frequenza: 50 Hz o 60 Hz
·Numero di fasi: monofase o trifase
·Metodo di raffreddamento: ONAN (olio naturale, aria naturale)
·Isolamento: olio minerale o fluido a base di estere naturale/sintetico
·Gruppo vettoriale: Dyn11, Dyn5, Yyn0 o come specificato
·Commutatore di prese: commutatore fuori circuito (tipicamente ±2 × 2,5% o ±5%)

Potenze nominali comuni
Le potenze standard includono:
·25 kVA
·50 kVA
·75 kVA
·100 kVA
·167 kVA
·250 kVA
·315 kVA
·500 kVA
·750 kVA
·1000 kVA
·1500 kVA
·2000 kVA
·2500 kVA
·3000 kVA

Componenti principali
·Nucleo magnetico laminato
·Avvolgimento ad alta tensione (classe 23 kV)
·Avvolgimento a bassa tensione
·Vasca del trasformatore in acciaio
·Olio isolante o fluido a base di estere
·Alette di raffreddamento o radiatori
·Passanti ad alta tensione
·Passanti a bassa tensione
·Commutatore fuori circuito
·Dispositivo di scarico della pressione
·Indicatore di livello dell’olio (ove applicabile)
·Morsetti di messa a terra
·Occhielli di sollevamento e guide di base

Rapporti di tensione comuni
·23 kV / 400 V
·23 kV / 415 V
·23 kV / 480Y/277 V
·23 kV / 208Y/120 V
·22,9 kV / 380Y/220 V
·24,9 kV / 480Y/277 V

Applicazioni
·Reti di distribuzione urbane e rurali
·Complessi residenziali
·Edifici commerciali
·Strutture industriali
·Data center
·Progetti di energia rinnovabile
·Sottostazioni di distribuzione delle utility

Prestazioni
·Rendimento tipico: 98,8–99,6%
·Classe di raffreddamento: ONAN (standard), con raffreddamento forzato disponibile per le unità di maggiori dimensioni
·Durata di vita prevista: 25–40 anni con funzionamento e manutenzione adeguati

Caratteristiche di protezione
·Fusibili ad alta tensione
·Scaricatori di sovratensione
·Dispositivo di scarico della pressione
·Monitoraggio della temperatura
·Protezione da sovracorrente e da guasto a terra
·Relè di Buchholz (tipicamente per trasformatori di grandi dimensioni di tipo conservatore)

Prove di routine in fabbrica
Le prove tipiche includono:
·Misura della resistenza degli avvolgimenti
·Verifica del rapporto di tensione e del gruppo vettoriale
·Resistenza di isolamento
·Perdite a vuoto e corrente di eccitazione
·Perdite sotto carico e tensione di impedenza
·Prova di tenuta alla tensione alternata applicata
·Prova di tenuta alla tensione indotta
·Prova di dispersione
·Prova di rigidità dielettrica dell’olio (unità a bagno d’olio)

Norme applicabili
·IEC 60076 – Trasformatori di potenza
·IEC 60076-11 – Trasformatori di potenza a secco
·Serie IEEE C57.12 – Trasformatori di distribuzione
·IEC 60296 – Oli isolanti minerali

Un trasformatore di distribuzione da 23 kV è un affidabile trasformatore di media tensione utilizzato per convertire le tensioni di distribuzione della classe 23 kV in tensioni di utilizzo per gli utenti. Disponibili nelle configurazioni su palo, su basamento, a bagno d’olio e a secco, questi trasformatori hanno tipicamente potenze comprese tra 25 kVA e 3000 kVA, garantendo un’elevata efficienza e un funzionamento affidabile in un’ampia varietà di applicazioni di distribuzione.
