Sistema di serraggio a trazione per bloccare e localizzare con precisione i pezzi da lavorare

{{{sourceTextContent.subTitle}}}

Innovativo sistema pneumatico di serraggio a strappo

{{{sourceTextContent.description}}}

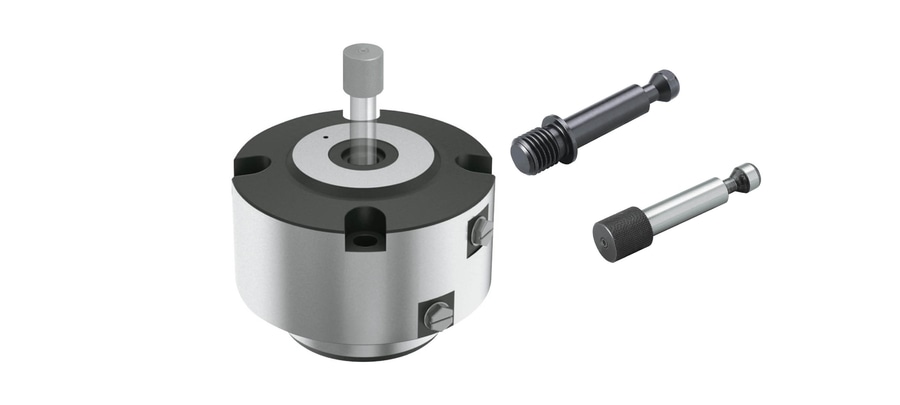

Ergonomia, precisione e sicurezza di tenuta sono disponibili con la nuova e versatile gamma di morsetti pneumatici a trazione, viti di serraggio e perni di serraggio della serie AMWPD di Fixtureworks® (Fraser, MI). I morsetti a trazione pneumatica AMWPD-W, ideali per la lavorazione a 5 assi, forniscono un fissaggio rapido e sicuro per le operazioni di lavorazione ripetitive. Il funzionamento ergonomico della base di bloccaggio e la facilità di caricamento dei pezzi rendono questi sistemi di bloccaggio ideali per lavori ripetitivi e ad alto volume. Quando si applica la pressione dell'aria al morsetto a trazione, il perno o la vite vengono tirati verso il basso e fissati in posizione da un meccanismo a cuneo, che fornisce un'elevata forza di serraggio.

Le basi di bloccaggio sono disponibili nei diametri di 75 e 10 mm, con forze di bloccaggio rispettivamente di 200 e 550 libbre. La base del morsetto, realizzata in acciaio temprato a induzione 1045 con finitura in ossido nero, riceve una vite o un perno di serraggio di lunghezza personalizzata in base allo spessore del pezzo che l'utente deve bloccare.
Le viti di serraggio AMWPD-M sono progettate per l'uso con i morsetti a trazione pneumatica. Queste viti si attaccano direttamente alla parte inferiore del pezzo o dell'attrezzatura, con l'estremità opposta che si blocca nella base di bloccaggio. Per un posizionamento ancora più preciso del pezzo, possono essere utilizzate con perni di posizionamento. Il corpo della vite è realizzato in acciaio 4135 bonificato con finitura in ossido nero. Le lunghezze di 38 mm e 48 mm sono offerte in varie dimensioni di filettatura, da M8 a M16. Su richiesta sono disponibili anche filettature personalizzate per le viti di serraggio.

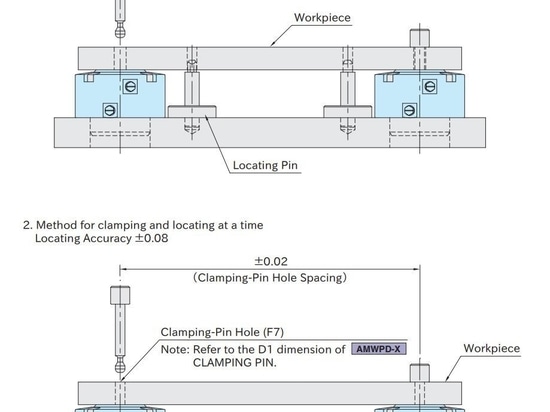

I perni di serraggio AMWPD sono progettati anche per l'uso con i morsetti a trazione pneumatica. I perni di serraggio sono dotati di diametri rettificati di precisione per adattarsi ai fori dei pezzi. Consentono agli utenti di modificarli facilmente per adattarli allo spessore effettivo del pezzo.
Sono disponibili lunghezze personalizzate dei perni e sono progettati con una regolazione della lunghezza di 1 mm per adattarsi allo spessore effettivo del pezzo. Il corpo è realizzato in acciaio 4135 temprato a induzione per gruppi di precisione.
Oltre ai morsetti pneumatici a trazione, Fixtureworks offre morsetti di bloccaggio dell'albero, altre chiusure pneumatiche a cambio rapido, morsetti a molla ad azione rapida, maniglie e leve, manopole e impugnature, maniglie per attrezzature, volantini e manovelle, cerniere e chiusure, supporti di livellamento, paraurti industriali in gomma, fermi e ruote, morsetti di fissaggio, sistemi di bloccaggio, elementi di posizionamento, morse, pinze e attuatori lineari meccanici.
