Localizzatori pneumatici veloci e ripetibili

{{{sourceTextContent.subTitle}}}

Un sistema di serraggio a punto zero che riduce i tempi di allestimento e cambio formato

{{{sourceTextContent.description}}}

Fixtureworks® (Fraser, MI), produttore e fornitore leader in Nord America di morsetti, accessori per il fissaggio, componenti per macchine utensili e rulli e paracolpi, offre due localizzatori di serraggio pneumatici AMWF-W e AMWF-L per il fissaggio in un'ampia gamma di operazioni di attrezzaggio, fissaggio e assemblaggio, riducendo al contempo i tempi di allestimento per il cambio macchina. Entrambe le versioni sono sistemi a punto zero, che consentono un serraggio rapido e preciso.

I localizzatori pneumatici di serraggio flessibile ad aria per impieghi gravosi AMWF-W, con forza di serraggio fino a 6300 N ed elevata precisione, sono del tipo a perno pneumatico diritto o conico e sono abbinati a ricevitori per il cambio rapido di attrezzature o utensili con una ripetibilità di 0,003 mm (3 micron). L'assistenza pneumatica elimina i tempi di impostazione nel cambio frequente di attrezzature, piastre e utensili su macchine per l'automazione. I localizzatori flessibili sono disponibili in diametri da 70 a 85 mm.

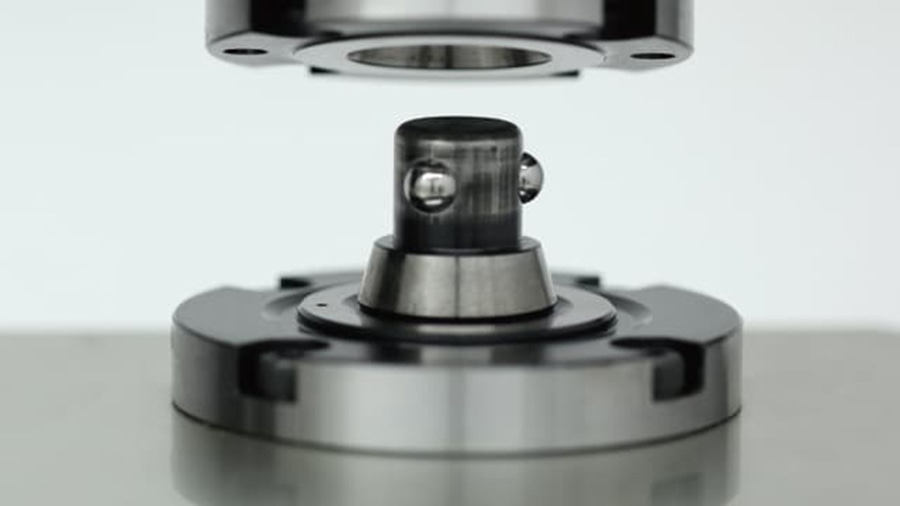

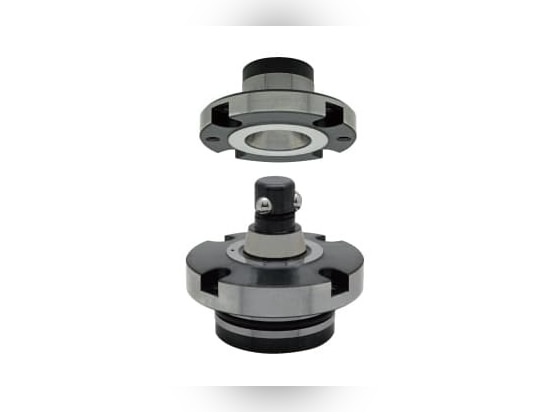

I localizzatori pneumatici di flessione con bloccaggio a sfera AMWF-W sono utilizzati in combinazione con i ricevitori di localizzazione di flessione (ricevitori) della serie AMWF-BU per il posizionamento e il fissaggio in un'ampia gamma di operazioni. La boccola/ricevitore, di tipo conico, diritto o diamantato, viene centrata e bloccata quando le tre sfere vengono estratte per garantire un'elevata ripetibilità di localizzazione. Quando si applica la pressione dell'aria, le sfere si ritraggono nel perno, consentendo il rilascio del perno dal ricettacolo. La ripetibilità di posizionamento è di 0,003 mm e sono disponibili in diametri da 60 a 75 mm.

I perni di bloccaggio pneumatico a sfera AMWF-L sono di dimensioni compatte e vengono utilizzati per applicazioni più leggere con una forza di bloccaggio fino a 350 N. Questi perni vengono utilizzati anche per il posizionamento e il fissaggio in un'ampia gamma di operazioni di attrezzaggio, fissaggio e assemblaggio, soprattutto quando le piastre sono montate orizzontalmente. La boccola viene centrata e bloccata quando le tre sfere vengono spinte verso l'esterno per un'elevata ripetibilità di posizionamento di 0,01 mm (10 micron). Questi localizzatori flessibili sono disponibili in diametri da 40 a 61 mm.

Le prese (ricevitori) per localizzatori flessibili AMWF-BU sono utilizzate anche con i perni di localizzazione flessibili pneumatici con bloccaggio a sfera della serie AMWF-L per il posizionamento e il fissaggio in un'ampia gamma di operazioni di attrezzaggio, fissaggio e assemblaggio. Quando si applica la pressione dell'aria, le sfere si ritraggono nel perno, consentendo il rilascio del perno dal ricettacolo. Diametri di 36-44 mm.
