SCHLEGEL amplia la serie Quartex connect

{{{sourceTextContent.subTitle}}}

Quattro nuove varianti: con connettore M12 a 8 pin, senza collare di bloccaggio o appositamente progettate per l'impiego in applicazioni igieniche

{{{sourceTextContent.description}}}

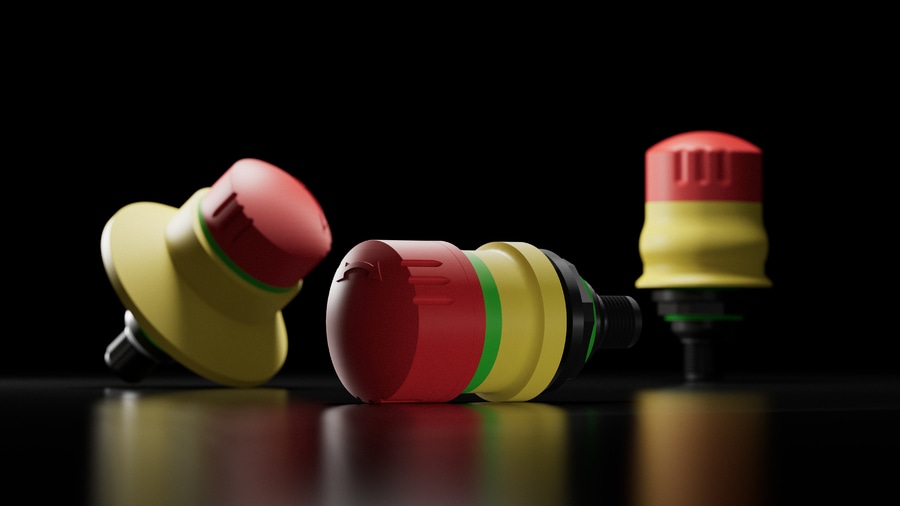

SCHLEGEL amplia la sua serie Quartex connect con quattro nuovi modelli di pulsanti di arresto di emergenza. Per la prima volta, questa serie comprende ora anche varianti senza collare di bloccaggio. Altre novità sono le varianti con connettore M12 a 8 poli e un modello progettato specificamente per l’impiego in applicazioni igieniche.

I pulsanti di arresto di emergenza della serie Quartex connect sono stati sviluppati per i clienti alla ricerca di soluzioni di arresto di emergenza di grandi dimensioni, robuste e facili da integrare. Il collegamento avviene tramite un connettore M12 con codifica A. Questo collegamento a spina consente un montaggio rapido, senza errori e pronto all’uso. Inoltre, i dispositivi possono essere integrati direttamente in sistemi bus già esistenti e in reti con tecnologia M12.

Le nuove varianti QRUVOOI_C0232 e QRBUVOOI_C0232 dispongono entrambe di 1 contatto NO e 2 contatti NC e di un connettore M12 a 8 poli. L’unica differenza tra i due modelli è rappresentata dal collare antibloccaggio presente nel modello QRBUVOOI_C0232. Esso impedisce, ad esempio, che indumenti rimangano impigliati nel pulsante di arresto di emergenza, ostacolando la visibilità dell’interruttore o potenzialmente bloccandone l’attivazione.

Se tale rischio è escluso o lo spazio disponibile è limitato, il modello QRUVOOI_C0232 rappresenta l’alternativa migliore. La tensione nominale di esercizio è di 30 V CA/CC per ciascun contatto, mentre la corrente nominale di esercizio è di 0,5 A CA/CC. La durata è fino a 50.000 cicli di commutazione.

Per l’impiego in applicazioni igieniche

Per l’impiego in applicazioni igieniche è stato sviluppato il modello QRUVPOO_C0001. Il grado di protezione di questo pulsante di arresto di emergenza con 2 contatti NC è IP65, IP67 e IP69K nella parte frontale ed è quindi protetto da polvere, getti d’acqua, immersione, nonché da pulizia ad alta pressione e con getto di vapore. In questo caso, il collegamento avviene tramite un connettore M12 a 4 poli utilizzabile con una tensione nominale di esercizio di 35 V CA/CC e una corrente nominale di esercizio di 4 A CA o 2 A CC.

Modello compatto

Un altro modello compatto senza collare di bloccaggio è il QRUVOO_C0001: presenta anch’esso 2 contatti NC e un connettore M12 a 4 poli. La durata è di 50.000 cicli di commutazione. Anche questo modello ha una tensione nominale di esercizio di 35 V CA/CC e una corrente nominale di esercizio di 4 A CA e 2 A CC.

Tutte le nuove varianti sono adatte a un intervallo di temperatura di esercizio compreso tra -30 °C e +70 °C e presentano un grado di protezione IP65 sul lato posteriore se il connettore M12 è inserito. I contatti NC sono a apertura positiva secondo la norma EN 60947-5-1; lo sgancio avviene ruotando verso sinistra o verso destra. Il diametro di montaggio è uniforme e pari a 22,3 mm.

Ingombro ridotto

Nonostante la loro struttura robusta, gli interruttori occupano poco spazio sul retro: la profondità di montaggio varia, a seconda della variante, tra 25,5 e 28,5 mm. Pertanto, questi interruttori di arresto di emergenza sono adatti anche a macchine e impianti con spazio di montaggio limitato.
