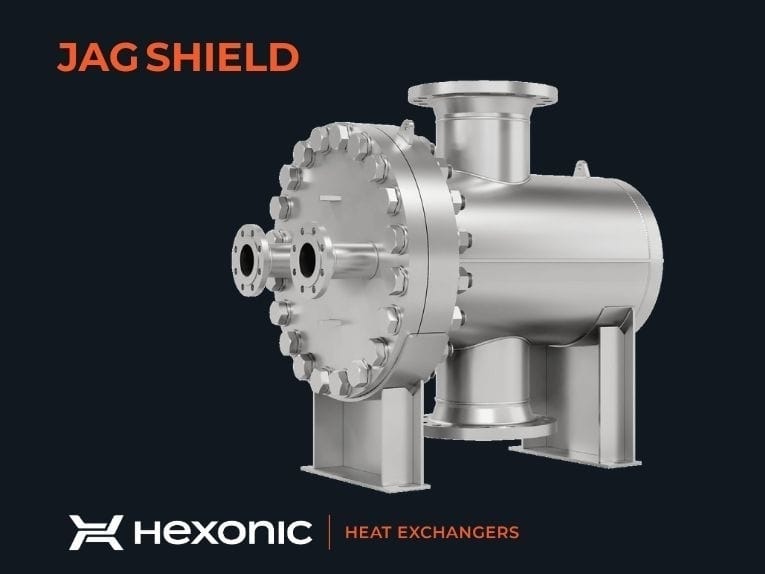

Hexonic JAG SHIELD

Scambiatore di calore a piastre e mantello ad alte prestazioni per applicazioni industriali

Panoramica
Il JAG SHIELD di Hexonic è uno scambiatore di calore a piastre e mantello di nuova generazione, progettato per combinare compattezza, robustezza e prestazioni termiche eccezionali. Grazie alla tecnologia brevettata JAG con piastre corrugate, offre un’efficienza di trasferimento termico fino al 10% superiore e una perdita di carico ridotta del 10% rispetto ai design tradizionali.

Vantaggi principali
Massima turbolenza e trasferimento di calore
La particolare corrugazione dentellata delle piastre aumenta significativamente la turbolenza del flusso e la superficie di scambio, accelerando il trasferimento di calore e riducendo le incrostazioni.

Design compatto e robusto
La costruzione compatta e leggera è ideale per installazioni in spazi ristretti. Le piastre sono saldate al laser e con tecnologia TIG robotizzata per garantire tenuta perfetta e lunga durata.

Brasatura sotto vuoto per prestazioni superiori
La brasatura sotto vuoto unisce le piastre su un’ampia superficie, migliorando la robustezza strutturale, l’affidabilità e la resistenza alle alte pressioni.

Resistenza a condizioni estreme
Progettato per funzionare con pressioni fino a 100 bar (1 450 psi) e temperature fino a 450 °C (840 °F), risulta perfetto per processi ad alta intensità.

Specifiche tecniche
Materiali delle piastre: Acciaio inox 316L (1.4404), 304L (1.4307), Incoloy, Hastelloy o leghe su misura

Materiali del mantello: Acciaio al carbonio (C3–C5), acciaio inox, Incoloy, Hastelloy o personalizzabili

Spessore delle piastre: 0,6–1,0 mm

Campo operativo: da –48 °C a +450 °C, e da vuoto a 100 bar di pressione positiva

Applicazioni versatili
Il JAG SHIELD è la soluzione ideale per molteplici settori industriali:

Refrigerazione: utilizzabile come condensatore o evaporatore

Sistemi di riscaldamento e raffreddamento industriali

Raffreddamento/riscaldamento di oli e oli di tempra

Riscaldamento e raffreddamento di gas

Sistemi CIP (clean-in-place)

Condensazione di vapori ed economizzatori

Processi con fluidi aggressivi nei settori chimico e petrolchimico

Perché scegliere JAG SHIELD?
Efficienza superiore
Ottimizza i costi energetici grazie a prestazioni termiche eccezionali e perdite di pressione ridotte.

Affidabilità estrema
Materiali di alta qualità e brasatura sotto vuoto assicurano un funzionamento continuo anche in condizioni gravose.

Personalizzazione e modularità
Configurabile su misura per adattarsi a processi specifici, risparmiando spazio e migliorando l’integrazione negli impianti esistenti.

Innovazione comprovata
Frutto di 6 anni di ricerca e sviluppo, la tecnologia JAG offre performance testate e certificate.
