Generatore di impulsi di fulmine: come scegliere un sistema adatto a ogni tipo di acquirente

{{{sourceTextContent.subTitle}}}

Chiedete a cinque acquirenti diversi cosa cercano in un generatore di impulsi fulminanti e otterrete cinque risposte diverse. Una fabbrica di trasformatori che esegue prove di tipo di routine è interessata alla velocità con cui l’unità si ricarica tra un impulso e l’altro. Un laboratorio di prova indipendente è interessato

{{{sourceTextContent.description}}}

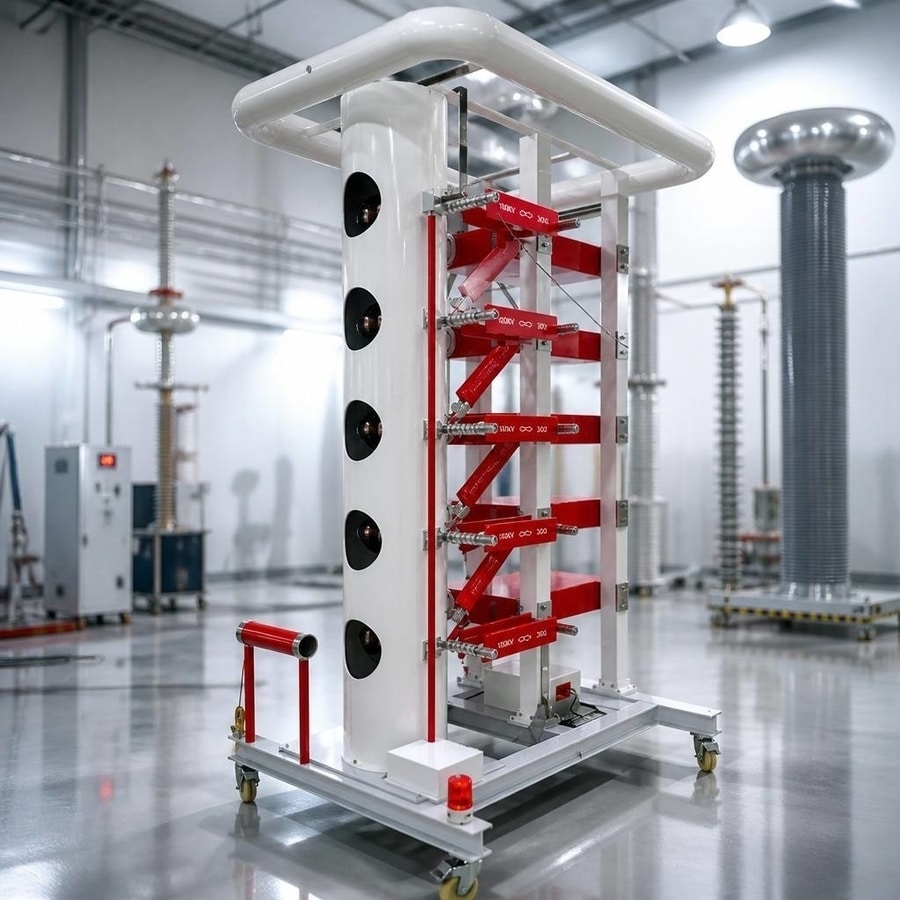

Ogni generatore di tensione a impulsi da fulmine, da un’unità da banco compatta da 5 kJ a un sistema a torre da 800 kV/80 kJ, funziona secondo lo stesso principio di Marx: i condensatori si caricano in parallelo, per poi scaricarsi in serie attraverso spinterometri a sfera azionati, generando l’onda intera standard da 1,2/50 μs; se è presente un dispositivo di troncamento, è disponibile anche un’onda troncata da 2–6 μs. Ciò che distingue una realizzazione affidabile da una scadente raramente è la topologia, ma piuttosto la sua esecuzione. Il fattore di utilizzo della tensione è il dato su cui vale la pena informarsi direttamente: un sistema ben costruito mantiene valori superiori all’85% per le onde da fulmine e all’80% per le onde operative anche sotto carico capacitivo, mentre un circuito mal abbinato perde efficienza nel momento stesso in cui si collega un avvolgimento di trasformatore reale invece di un punto di prova a vuoto.

Una configurazione a 3 stadi da 300 kV/30 kJ illustra bene questo concetto. Con condensatori a impulso singolo di circa 2,0 μF per stadio da 100 kV e una capacità d’impatto totale di circa 0,666 μF, un’unità correttamente tarata raggiunge un tasso di mancata accensione sincrona inferiore al 2% con un intervallo di attivazione di almeno il 20% — valori che contano più della cifra nominale in kV quando si eseguono test consecutivi su boccole o stringhe di isolatori secondo le norme GB/T 16927 o JB/T 7616. Per i laboratori che gestiscono carichi di lavoro misti, un ciclo di lavoro classificato per il funzionamento continuo ogni 120 secondi al di sopra del 70% della tensione nominale mantiene una produttività ragionevole senza ridurre la durata dei componenti.

Per i produttori di apparecchiature elettriche, ciò si traduce direttamente in un minor numero di ripetizioni dei test per ogni lotto di produzione. Per i laboratori di prova e le università, significa un minor numero di controversie relative alla calibrazione quando un sistema di acquisizione a due canali da 100 MS/s con un errore di ampiezza inferiore all’1% è già integrato anziché aggiunto successivamente. Per le società di rete e gli appaltatori EPC che gestiscono i programmi di costruzione delle sottostazioni, la regolazione automatica della distanza tra le sfere e il controllo della carica a corrente costante riducono i tempi di messa in servizio — e in cantiere contano molto di più di quanto non facciano mai in una dimostrazione.

Le certificazioni sono l’ultimo filtro che vale la pena applicare. La produzione conforme alla norma ISO 9001, la marcatura CE e un certificato di taratura autentico rilasciato da un ente terzo (con timbro CNAS ove richiesto) distinguono i produttori strutturati per un’attività continuativa con le utility e gli OEM da quelli che vendono una singola unità e poi scompaiono. Huazheng Electric, un produttore qualificato da State Grid con sede a Baoding, costruisce le proprie linee di generatori di impulsi proprio sulla base di questa lista di controllo: al primo posto l’utilizzo della tensione, la precisione di sincronizzazione e la conformità delle misurazioni; al secondo posto la tensione nominale.

Il generatore di impulsi da fulmine giusto non è quello che sembra più impressionante su una scheda tecnica. È quello che produce la stessa forma d’onda pulita al test numero duecento così come l’ha fatto al test numero uno.
