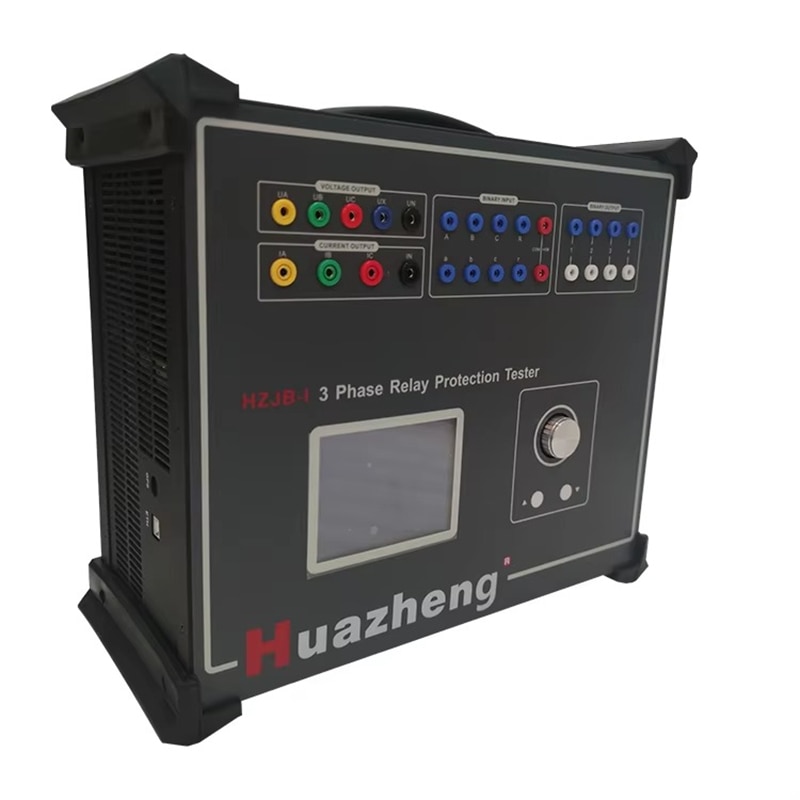

Che cos'è il Relay Protection Tester?

Tester di protezione relè è un kit da campo costruito per un solo scopo: dimostrare che i relè che proteggono una rete elettrica scattano quando necessario e restano in silenzio quando non dovrebbero.

Tester di protezione relè è un kit da campo costruito per un solo scopo: dimostrare che i relè che proteggono una rete elettrica scattano quando necessario e restano in silenzio quando non dovrebbero. Inietta correnti, tensioni e angoli di fase controllati nel relè, riproducendo esattamente le forme d'onda che si verificano durante i guasti: un picco di sovracorrente, un crollo di tensione, un'inversione di fase, un differenziale di 5 A su un TA da 1 A, qualunque cosa richieda il foglio di impostazione. Mentre l'iniezione è in corso, l'unità misura la risposta, la fasatura, la curva caratteristica e il comportamento del contatto; se un elemento è lento, veloce o semplicemente morto, il tester lo segnala prima che lo faccia la griglia.

Tester di protezione dei relè funzionano iniettando correnti e tensioni che riproducono ciò che accade realmente quando una linea è guasta: un sovraccarico, un calo di tensione, una fase mancante, qualsiasi cosa il relè debba individuare. Inserisci questi segnali, osserva il relè scattare (o non scattare) e saprai se svolgerà il suo compito quando arriverà il vero evento. Poiché i relè decidono quale parte dell'impianto deve essere sostituita, dimostrare che sono veloci, selettivi e affidabili è l'unico modo per mantenere intatta la rete e garantire la sicurezza delle persone.

I moderni set di test consentono di memorizzare routine di test complete, fare clic su "Avvia" e scorrere automaticamente l'intera sequenza. Al termine dell'esecuzione, la scatola stampa un rapporto di superamento/fallimento e registra ogni orario di prelievo, orario di ripristino e stato del contatto. Esaminando i numeri, confrontandoli con il foglio delle impostazioni, si noterà un quadrante spostato o una bandiera appiccicosa molto prima che si trasformi in un blackout.

Lo stesso strumento viene utilizzato durante la messa in servizio, dopo un guasto o ogni volta che viene modificata l'impostazione di protezione. Se un relè è rimasto in una sottostazione per cinque anni, un rapido controllo annuale con il tester rivelerà una deriva nel comparatore di riferimento o un contatto a secco che ha aumentato la sua resistenza; entrambi i problemi vengono risolti molto prima che possano causare un falso intervento o, peggio, un mancato intervento. In breve, il Tester relè è la polizza assicurativa tascabile che tiene lontani i blackout e gli archi elettrici dai notiziari serali.
