Cosa verifica sul campo un set di prova per l'iniezione di corrente primaria

{{{sourceTextContent.subTitle}}}

Tester per l'iniezione di corrente primaria da 1000 A per il calcolo del rapporto di trasformazione dei trasformatori di corrente, la messa in servizio di quadri elettrici e la misurazione dei tempi di intervento degli interruttori. Visualizzazione del valore RMS effettivo, timer e doppia protezione.

{{{sourceTextContent.description}}}

Un set di prova per l’iniezione di corrente primaria non è un programmatore di relè. Esso immette una corrente elevata e nota attraverso il percorso primario effettivo, in modo da poter verificare se il trasformatore di corrente, il cablaggio secondario e il circuito di sgancio corrispondono ancora agli schemi.

L’iniezione secondaria ha una sua funzione. È più veloce quando è necessario verificare solo l’attivazione, le curve e la logica. Non rileva un trasformatore di corrente collegato alla presa sbagliata, con polarità invertita, un secondario aperto o un giunto allentato sulla barra collettrice. Questi guasti rimangono nascosti finché la corrente non scorre effettivamente sul primario. Ecco perché le squadre continuano a eseguire un test di iniezione primaria durante la messa in servizio dei quadri elettrici, dopo la sostituzione di un trasformatore di corrente e dopo modifiche al cablaggio di protezione.

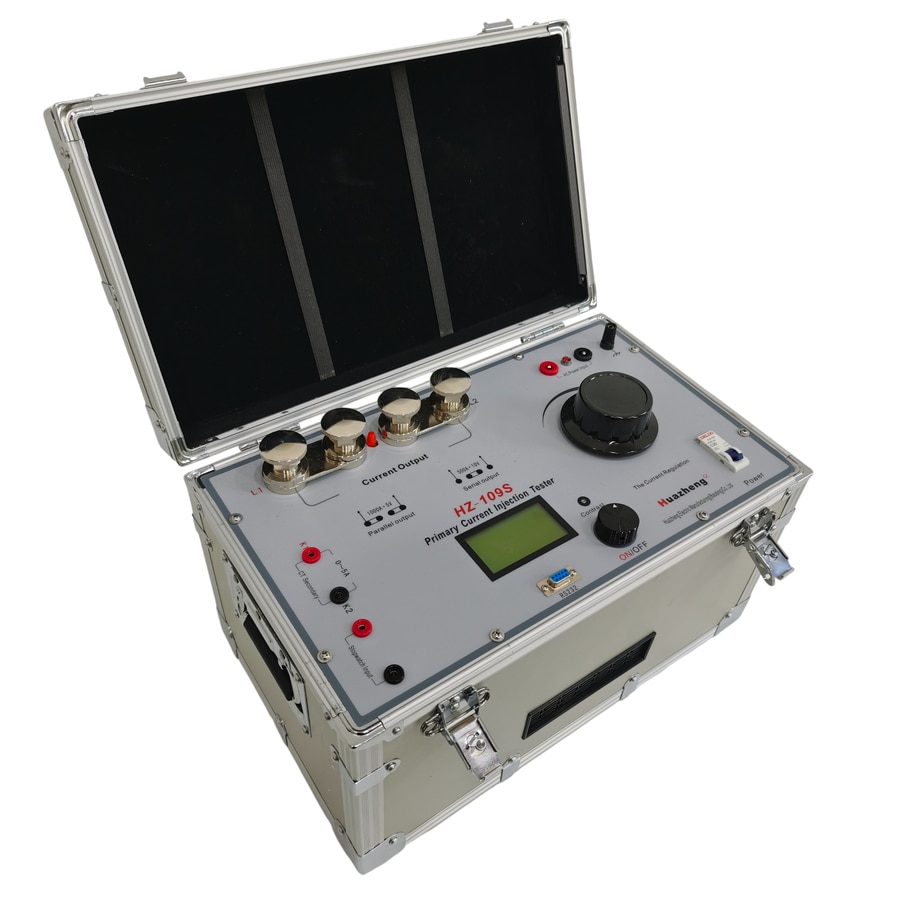

Per la maggior parte dei TA da interno e degli interventi sugli interruttori BT/MT, un tester di iniezione di corrente primaria da 1000 A è la dimensione che finisce nel furgone. L’HZ-109S è progettato proprio per questo scopo. Un chip ARM gestisce l’uscita. Un trasformatore toroidale ad alta capacità fornisce 1000 A a 5 V oppure 500 A a 10 V. Utilizzare la presa da 1000 A quando il circuito è corto. Passare a 500 A / 10 V quando i cavi sono lunghi e la caduta di tensione inizia a ridurre la corrente. L’alimentazione è la normale corrente alternata a 220 V, 50/60 Hz, quindi non è necessario cercare un’alimentazione trifase solo per verificare un rapporto.

Il display LCD è ciò che gli utenti osservano effettivamente. La corrente primaria (0–1100 A, 0,1 A), la corrente secondaria (0–6 A, 0,001 A) e il rapporto di trasformazione calcolato sono visualizzati su un’unica schermata. Non è necessario utilizzare una seconda pinza amperometrica e un taccuino mentre la corrente è attiva. La misurazione è in valore efficace vero (RMS), con una precisione dello 0,5 %. Ciò è sufficiente per i controlli sul campo del rapporto dei trasformatori di corrente. Un ingresso per cronometro (0,0001–999,99 s) misura il tempo di azionamento dell’interruttore o del relè quando il contatto di potenziale si chiude; questo è il metodo usuale per confermare il tempo di intervento su un’iniezione primaria.

Altri due dettagli sono importanti in cantiere. La doppia protezione — sovraccarico elettronico più un limite software — interrompe l’uscita se il circuito è in cortocircuito o se l’operatore supera il campo di misura. L’involucro in alluminio con pannello PC misura 430 × 260 × 260 mm e pesa circa 28 kg: si tratta di un unico dispositivo, non di un’unità di controllo abbinata a un trasformatore di carico separato.

Utilizzatelo per prove sul rapporto di trasformazione dei TA, controlli dei contatti ad alta corrente e altre operazioni che richiedono una corrente alternata controllata e un timer. I 1000 A a pieno carico sono destinati a un funzionamento di breve durata, non a un ciclo termico con aumento della temperatura. Per quest’ultimo è necessario un iniettore più grande. Per le operazioni relative al rapporto di trasformazione, al cablaggio e al tempo di intervento su apparecchiature della classe da 1000 A, questo è il kit che la maggior parte dei team porta effettivamente con sé.
