Generatore di alta tensione VLF a 0,1 Hz per prove di isolamento (Hipot) su cavi e motori

{{{sourceTextContent.subTitle}}}

Generatore di alta tensione VLF a 0,1 Hz per prove di isolamento (Hipot) su cavi e motori

{{{sourceTextContent.description}}}

Tester ipot VLF portatile da 0,1 Hz con touch screen da 7 pollici, frequenze da 0,1 a 0,01 Hz e protezione automatica per cavi XLPE, motori e generatori. Un tester Hipot VLF da campo per cavi XLPE della classe 35 kV e macchine rotanti: rampa automatica, quattro frequenze di prova e una tabella di carico da consultare prima di lasciare il deposito.

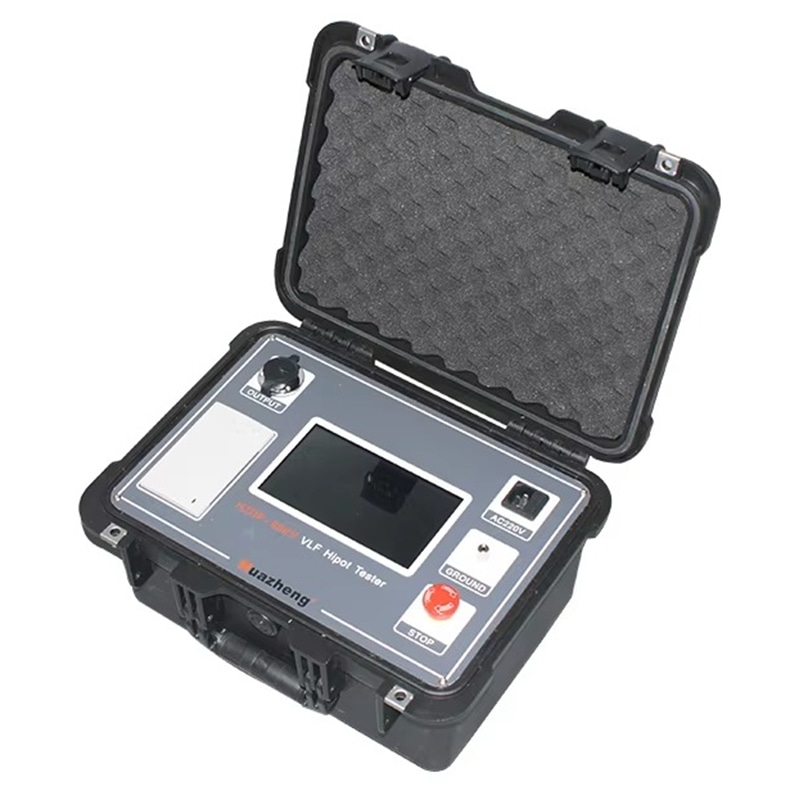

Generatore di alta tensione VLF a 0,1 Hz per prove Hipot su cavi e macchine all’aperto

I test Hipot sul campo falliscono per due banali motivi: l’apparecchiatura è troppo pesante oppure il cavo è più lungo della capacità indicata sulla targhetta. Questo generatore di alta tensione VLF a 0,1 Hz è la risposta di ultima generazione a entrambi i problemi. Si tratta di un tester Hipot VLF a conversione di frequenza digitale per apparecchiature elettriche con elevata capacità di isolamento — cavi di potenza, condensatori di potenza, generatori e motori di grandi o medie dimensioni — in conformità con la norma DL/T 849.4-2004 e il metodo cinese per la prova di tenuta VLF su cavi XLPE fino a 35 kV.

Il controllo avviene tramite un touch screen capacitivo da 7 pollici basato su un processore ARM7 con campionamento AD ad alta velocità e software in background. Il menu è disponibile sia in cinese che in inglese. Il cablaggio prevede i consueti collegamenti ad alta tensione (HV), a terra e all’oggetto in prova. Successivamente la sequenza è automatica: aumento di tensione, mantenimento, misurazione, protezione, riduzione. Gli scatti per sovratensione e sovracorrente (lati alta e bassa tensione) avvengono in 10 ms o meno. Il controller comunica con l’unità ad alta tensione a bassa tensione tramite isolamento fotoelettrico, che è la configurazione ideale quando l’uscita è di decine di kilovolt e l’operatore si trova in una trincea per cavi.

Le frequenze di uscita sono 0,1 Hz, 0,05 Hz, 0,02 Hz e 0,01 Hz. Il carico massimo è di 0,5 µF a 0,1 Hz, 1,1 µF a 0,05 Hz, 2,2 µF a 0,02 Hz e 5,5 µF a 0,01 Hz. Se un'alimentazione lunga non funziona a 0,1 Hz, ridurre la frequenza piuttosto che cercare di forzare il funzionamento dell'apparecchio. La precisione di misura è del 3%. L'errore di picco positivo e negativo è ≤3% ±3 kV. La distorsione della forma d'onda è ≤5%. Un circuito ad anello chiuso per alta/bassa tensione impedisce che la tensione di uscita aumenti con l’aumentare della capacità — il vecchio problema dell’«aumento di capacità» presente in alcuni amplificatori ad anello aperto.

In ambiente interno o esterno, da −10 °C a +40 °C, umidità fino all’85% di umidità relativa. La tensione di rete è di 220 V ±5%, 50/60 Hz. È possibile utilizzare un generatore portatile purché sia stabile e abbia una potenza generalmente superiore a 3 kW a 220 V ±5% / 50 Hz. I dati vengono memorizzati automaticamente e stampati in loco. I booster VLF meccanici di prima generazione erano ingombranti e soggetti a guasti. Questo modello è progettato per poter essere scaricato dal furgone senza l’ausilio di una gru.

Non sostituisce un furgone diagnostico tan-delta né un sistema risonante a 50 Hz in una postazione di collaudo in fabbrica. Per le prove preventive di tenuta su cavi MT e macchine rotanti, la parte utile è più ridotta: un tester ipot VLF portatile, quattro frequenze e un circuito di protezione che si apre effettivamente.

Inviateci la classe di tensione del cavo e la lunghezza approssimativa. Vi confermeremo la frequenza, il carico e un preventivo.
