Come lo strumento STEALTH di HYTORC ha ridotto la manodopera e aumentato la precisione per un'azienda indonesiana

{{{sourceTextContent.subTitle}}}

Come HYTORC ha ridotto l'imbullonatura degli scambiatori di calore da 4 operatori a 1, con maggiore precisione e zero rischi di schiacciamento

{{{sourceTextContent.description}}}

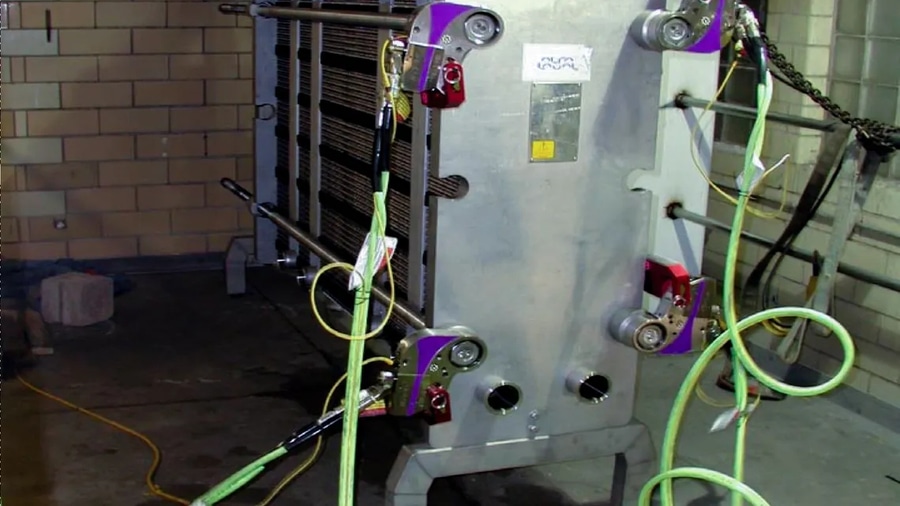

Un'azienda industriale indonesiana ha eliminato il processo di avvitamento manuale a quattro operatori per l'assemblaggio delle flange degli scambiatori di calore, impiegando un'unica chiave dinamometrica idraulica HYTORC STEALTH che aziona quattro utensili simultanei tramite Simultorc.

Il risultato: una riduzione del 75% del fabbisogno di manodopera, un funzionamento a mani libere che ha eliminato completamente il rischio di lesioni da schiacciamento e una chiusura costante dei giunti paralleli, un risultato che il precedente metodo manuale non poteva assolutamente raggiungere in modo affidabile.

Qual è il problema principale delle chiavi dinamometriche manuali sulle flange degli scambiatori di calore?

La bullonatura degli scambiatori di calore richiede la chiusura parallela dei giunti, una condizione in cui tutti i bulloni di una flangia sono serrati simultaneamente e in modo uniforme per ottenere una compressione uniforme della guarnizione. Un carico non uniforme dei bulloni provoca la distorsione della guarnizione, perdite premature e il cedimento del giunto. Ottenere una vera chiusura parallela con le chiavi dinamometriche manuali è tecnicamente molto difficile, in quanto richiede che quattro operatori applichino una coppia identica esattamente nello stesso momento.

In pratica, non si tratta di un processo, ma di un esercizio di coordinamento, e il coordinamento umano a questo livello di precisione non è ripetibile in tutti i cicli di manutenzione.

Il sistema manuale a quattro chiavi dell'azienda indonesiana creava tre problemi che si sommavano e che costavano all'azienda in termini di tempi di fermo, manodopera e integrità dei componenti.

Quali sfide ha dovuto affrontare l'azienda indonesiana con la bullonatura manuale degli scambiatori di calore?

1. Intensità di manodopera e inefficienza operativa

Il processo esistente richiedeva l'impiego di quattro tecnici specializzati che operavano simultaneamente con chiavi dinamometriche manuali per ogni ciclo di avvitamento. Il coordinamento di quattro operatori per ottenere un'applicazione sincronizzata della coppia di serraggio comportava ritardi significativi, e qualsiasi interruzione della tempistica o della comunicazione richiedeva il riavvio della sequenza.
Quattro tecnici per ogni evento di avvitamento significava anche un costo di manodopera quattro volte superiore per ogni ciclo di manutenzione, che si sommava a quello di ogni scambiatore di calore previsto dal programma di manutenzione dell'impianto.

2. Rischi per la sicurezza derivanti dal funzionamento manuale a coppia elevata

Le chiavi dinamometriche manuali per applicazioni su scambiatori di calore ad alta coppia creano un carico fisico sostenuto per gli operatori. L'uso ripetuto porta a stanchezza, affaticamento muscolare ed elevato rischio di lesioni alla mano e al polso, in particolare quando gli operatori devono mantenere la posizione e la forza contemporaneamente ai colleghi.
Il requisito della coordinazione ha aggiunto un pericolo secondario: un rilascio non tempestivo o uno scivolamento imprevisto da parte di un operatore crea un trasferimento imprevedibile della forza attraverso il giunto, esponendo tutti e quattro gli operatori a eventi di carico improvviso.

3. Carico incoerente del bullone e rischio di rottura della guarnizione

Il rendimento delle chiavi dinamometriche manuali varia da un operatore all'altro e da una passata all'altra, anche tra tecnici esperti. Questa incoerenza si traduce direttamente in una compressione non uniforme della guarnizione sulla superficie della flangia. Le guarnizioni compresse in modo disomogeneo perdono, si distorcono e si guastano prima della loro durata di vita prevista, richiedendo una rilavorazione, un arresto non programmato e la sostituzione anticipata dei componenti.

Nelle applicazioni con scambiatori di calore, dove i fluidi interni possono essere corrosivi, ad alta temperatura o ad alta pressione, una guarnizione compromessa non è solo un problema di manutenzione, ma un evento di sicurezza del processo.

Secondo l'Hydraulic Institute, il carico irregolare dei bulloni della flangia è tra le principali cause di rottura della guarnizione dello scambiatore di calore e delle relative perdite di fluido di processo negli impianti industriali, rendendo la consistenza del carico dei bulloni una variabile diretta della sicurezza operativa.

Cos'è e come funziona il sistema Simultorc HYTORC STEALTH?

Il sistema HYTORC Simultorc collega più utensili dinamici idraulici STEALTH a un'unica pompa idraulica centralizzata. Quando l'operatore attiva la pompa, tutti gli utensili collegati applicano la coppia simultaneamente - alla stessa pressione, quindi con la stessa coppia in uscita - su tutti i bulloni nello stesso istante.

Si tratta di una chiusura parallela meccanicamente garantita. Non dipende dalla coordinazione dell'operatore, dai tempi o dalla consistenza fisica. Il sistema idraulico eroga la stessa pressione a ogni utensile contemporaneamente, cosa che quattro operatori singoli con chiavi portatili non possono replicare.

Come funziona il sistema HYTORC STEALTH Simultorc:
- Una pompa idraulica centralizzata alimenta più utensili dinamici STEALTH
- Tutti gli utensili si pressurizzano e applicano la coppia nello stesso momento a partire dall'attivazione di un singolo operatore
- La coppia erogata da tutti gli utensili è uguale perché alimentata da un'unica fonte di pressione regolata
- Il design senza braccio di reazione di STEALTH significa che non è necessaria una superficie di rinforzo esterna in qualsiasi posizione del bullone
- Un solo operatore monitora e controlla l'intera sequenza di avvitatura con più utensili

L'utensile STEALTH è una chiave dinamometrica idraulica a basso profilo progettata per l'accesso a spazi ristretti. Il profilo sottile della sua testa si adatta alle posizioni dei bulloni flangiati in cui gli utensili standard a trazione quadrata non possono inserirsi senza modifiche e il suo design privo di braccio di reazione, grazie al sistema HYTORC Washer, elimina completamente il rischio primario di schiacciamento dal processo di bullonatura.

Perché la chiusura dei giunti paralleli è importante nella manutenzione degli scambiatori di calore

Gli scambiatori di calore operano in un ciclo termico continuo, espandendosi e contraendosi con l'aumento e la diminuzione delle temperature di processo. La guarnizione tra le facce della flangia deve mantenere una compressione costante su tutta la faccia per sigillare sotto questo carico dinamico. Se la tensione dei bulloni non è uniforme al momento dell'assemblaggio, la guarnizione inizia la sua vita utile già compromessa nelle posizioni sottocaricate.

I cicli termici poi agiscono per aprire ulteriormente le posizioni a basso carico, provocando microperdite, accelerazione del degrado della guarnizione e infine il cedimento completo del giunto, spesso ben prima dell'intervallo di servizio previsto per il componente.

La vera chiusura parallela - tutti i bulloni raggiungono il carico target simultaneamente - è lo standard ingegneristico che previene questa modalità di guasto. È specificata nelle linee guida ASME PCC-1 per l'assemblaggio dei giunti a pressione e nelle norme tecniche associate alla Direttiva europea sulle attrezzature a pressione. Raggiungerla meccanicamente, attraverso il funzionamento simultaneo degli utensili idraulici, è l'unico metodo che consente di ottenerla in modo coerente in ogni ciclo di manutenzione, anziché sulla base del miglior sforzo.

Quali industrie e applicazioni richiedono la bullonatura di chiusura dei giunti paralleli?

Il problema affrontato da questa azienda indonesiana - la necessità di un carico simultaneo e uguale dei bulloni su più elementi di fissaggio - è un requisito ingegneristico standard ovunque i giunti flangiati con guarnizione operino sotto pressione, temperatura o carico ciclico. L'approccio HYTORC Simultorc si applica direttamente a:
- Scambiatori di calore nei processi petrolchimici, di raffinazione e chimici - l'applicazione di questo studio di caso
- Recipienti a pressione in cui è richiesta la compressione della guarnizione full-face per garantire l'integrità del confine di pressione
- Flange di reattori nella produzione chimica e farmaceutica
- Flange di condotte nei sistemi di trasmissione del petrolio e del gas
- Giunti per involucri di turbine e compressori nella produzione di energia e nella lavorazione del gas industriale
- Apparecchiature offshore e sottomarine in cui i vincoli di accesso e i requisiti di sicurezza aumentano la sfida
- Qualsiasi giunto con guarnizione in cui il carico irregolare dei bulloni crea rischi di perdite, costi di rilavorazione o esposizione alla sicurezza del processo

Domande frequenti: Bullonatura degli scambiatori di calore HYTORC

Che cos'è Simultorc e come si ottiene la chiusura parallela dei giunti? Simultorc è il sistema di bullonatura simultanea multiutensile di HYTORC. Più utensili idraulici STEALTH sono collegati a un'unica pompa idraulica. Quando la pompa viene attivata, tutti gli utensili ricevono la stessa pressione e applicano la stessa coppia nello stesso istante, garantendo meccanicamente la chiusura parallela senza affidarsi al coordinamento dell'operatore.

Quanti operatori richiede il sistema HYTORC Simultorc? Uno. Un solo operatore controlla la pompa idraulica che aziona contemporaneamente tutti gli utensili collegati. In questo caso di studio indonesiano, questo sistema ha sostituito un processo manuale con quattro operatori, riducendo del 75% la manodopera per ogni ciclo di bullonatura.

Perché gli operatori qualificati con chiavi dinamometriche manuali non possono ottenere una chiusura parallela? Le chiavi dinamometriche manuali, anche se azionate contemporaneamente da quattro tecnici esperti, non possono garantire l'applicazione di una coppia identica in momenti identici. Piccole differenze nella forza, nella velocità e nella tempistica dell'operatore creano un carico differenziale del bullone sulla superficie della flangia. Queste differenze possono essere minime per ogni passata, ma si accumulano in più passate di serraggio, dando luogo a variazioni misurabili del carico del bullone alla coppia finale. I sistemi idraulici eliminano questa variabile applicando un'unica pressione regolata a tutti gli utensili da un'unica fonte.

HYTORC STEALTH è adatto per le posizioni ristrette dei bulloni della flangia negli scambiatori di calore? Sì. Lo STEALTH è stato progettato specificamente per le applicazioni a basso ingombro. Il profilo sottile della testa consente di accedere a posizioni di bulloni che gli utensili idraulici standard a trasmissione quadrata non possono raggiungere senza ricorrere a soluzioni alternative, rendendolo l'utensile più adatto per le flange di scambiatori di calore e serbatoi in cui la distanza tra i bulloni e le coperture limitano l'accesso all'utensile.

Quale precisione di coppia offre la HYTORC STEALTH? La chiave dinamometrica idraulica STEALTH offre una precisione di coppia entro il ±3% del valore nominale. Rispetto al ±15-25% tipico delle chiavi dinamometriche manuali e al ±25-30% delle chiavi a percussione, l'utensile idraulico è lo standard riconosciuto per la bullonatura di precisione delle flange nelle applicazioni industriali critiche.

Qual è il rischio di non ottenere una chiusura parallela su una flangia di uno scambiatore di calore? Una compressione non uniforme della guarnizione porta a sovrasollecitazioni e sottosollecitazioni localizzate sulla superficie della guarnizione. Le aree sotto-sollecitate sono suscettibili di perdite; le aree sovra-sollecitate sono suscettibili di schiacciamento della guarnizione e di deformazione permanente. Entrambe le condizioni riducono la durata della guarnizione, aumentano la frequenza delle perdite e determinano interventi di manutenzione non pianificati - in ambienti di processo, con il rischio di innescare un incidente di sicurezza o ambientale.

Elevare gli standard di bullonatura degli scambiatori di calore

Se la vostra struttura utilizza ancora più chiavi dinamometriche manuali per l'assemblaggio delle flange degli scambiatori di calore o dei recipienti in pressione, la necessità di cambiare è evidente. Quattro operatori, risultati variabili e un elevato rischio di infortuni non sono vincoli ingegneristici, ma sintomi di un'attrezzatura che non ha tenuto il passo con le esigenze della bulloneria di precisione.

HYTORC collabora con i team che si occupano di manutenzione e affidabilità nei settori petrolchimico, della raffinazione, dell'energia e della produzione industriale per sostituire i processi di bullonatura manuale con sistemi idraulici che forniscono un carico di bulloni costante, verificabile e sicuro, a ogni ciclo.

Contattate HYTORC per discutere le vostre esigenze di bullonatura degli scambiatori di calore

Pubblicato da HYTORC | Aggiornato a maggio 2026 | Basato sull'impiego sul campo di HYTORC, Indonesia

HYTORC è un produttore globale di sistemi di bullonatura industriale, al servizio dei settori petrolchimico, petrolifero e del gas, della produzione di energia, aerospaziale e dell'industria pesante dal 1968.
