Guida al sistema di distribuzione con commutazione automatica del gas per applicazioni industriali, mediche e ad alta purezza

{{{sourceTextContent.subTitle}}}

Produttore di sistemi di distribuzione con commutazione automatica del gas

{{{sourceTextContent.description}}}

Un sistema di collettori con commutazione automatica del gas è uno dei componenti più critici nelle moderne infrastrutture di approvvigionamento del gas. Che si tratti di impianti per la produzione di semiconduttori, ospedali, laboratori, stabilimenti farmaceutici, sistemi di taglio laser o linee di produzione industriali, un collettore con commutazione automatica garantisce un approvvigionamento di gas continuo, affidabile e sicuro, senza interruzioni.

Interruzioni impreviste della fornitura di gas possono causare fermi di produzione, compromettere la qualità dei prodotti, danneggiare le attrezzature e persino comportare rischi per la sicurezza. A differenza dei sistemi di distribuzione manuali, che richiedono agli operatori di cambiare manualmente le bombole, i sistemi di distribuzione automatica trasferiscono senza soluzione di continuità la fornitura di gas dalla batteria di bombole primaria a quella di riserva non appena la pressione raggiunge un valore preimpostato.

Questo articolo offre una panoramica completa dei sistemi di collettori di commutazione automatica del gas, inclusi i principi di funzionamento, i componenti, i vantaggi, le applicazioni, i criteri di selezione, le caratteristiche di sicurezza e le pratiche di manutenzione.

I 10 migliori regolatori di pressione per gas ad altissima purezza in India
I 10 migliori regolatori di pressione per gas ad altissima purezza in India
Che cos’è un sistema di collettori a commutazione automatica del gas?
Un sistema di collettori a commutazione automatica del gas è una soluzione ingegnerizzata per la distribuzione del gas, progettata per commutare automaticamente l’erogazione del gas da una batteria di bombole all’altra senza interrompere il flusso di gas a valle.

Il sistema è costituito da due banchi di bombole:

Banco di gas primario
Banco di gas di riserva
Quando il banco primario si esaurisce, il collettore trasferisce automaticamente l’erogazione al banco di riserva, mantenendo stabile la pressione in uscita.

Gli operatori possono quindi sostituire le bombole vuote sul lato esaurito senza interrompere la produzione.

Questo funzionamento automatico elimina i tempi di inattività garantendo al contempo una fornitura di gas ininterrotta.

Perché la commutazione automatica è importante
Molti settori industriali non possono tollerare interruzioni nella fornitura di gas.

Tra gli esempi figurano:

Produzione di semiconduttori
I gas di processo ad alta purezza sono necessari in modo continuo per:

Incisione
CVD
PVD
ALD
Impianto ionico
Pulizia dei wafer
Anche una breve fluttuazione di pressione può influire sulla qualità dei wafer e sulla resa produttiva.

Strutture sanitarie
Gli ospedali dipendono da forniture ininterrotte di:

Ossigeno
Protossido di azoto
Aria medica
Anidride carbonica
Il passaggio automatico garantisce l’assistenza continua ai pazienti.

Produzione farmaceutica
I processi di produzione richiedono spesso:

Inertizzazione con azoto
Gas di processo puliti
Ambienti sterili
Le interruzioni nella fornitura di gas possono contaminare i prodotti.

Produzione industriale
Le applicazioni includono:

Taglio laser
Saldatura
Trattamento termico
Confezionamento alimentare
Lavorazioni chimiche
Il flusso continuo di gas massimizza l’efficienza produttiva.

Principio di funzionamento di un collettore a commutazione automatica
Il principio di funzionamento è semplice ma altamente affidabile.

Fase 1: La batteria primaria fornisce il gas
La batteria di bombole primaria fornisce il gas attraverso:

Valvole di isolamento
Tubi flessibili ad alta pressione
Valvole di ritegno
Regolatori di pressione
La pressione del gas viene ridotta alla pressione di esercizio desiderata.

Fase 2: Monitoraggio della pressione
Il regolatore a commutazione automatica monitora costantemente la pressione in ingresso.

Man mano che le bombole si svuotano, la pressione diminuisce gradualmente.

Fase 3: Commutazione automatica
Quando la pressione scende al di sotto del punto di commutazione preimpostato, il regolatore trasferisce automaticamente l’erogazione alla banca di riserva.

La transizione avviene senza interrompere il flusso di gas a valle.

Fase 4: Sostituzione delle bombole
Gli operatori sostituiscono in sicurezza le bombole vuote nel gruppo esaurito.

Le bombole appena riempite diventano il gruppo di riserva per il ciclo di commutazione successivo.

Questo processo alternato garantisce un’erogazione continua di gas.

Componenti principali di un collettore a commutazione automatica
Un sistema completo include in genere diversi componenti critici.

1. Tubi di collegamento delle bombole
Tubi flessibili in acciaio inossidabile o rivestiti in PTFE collegano le bombole di gas al collettore.

Le caratteristiche includono:

Resistenza alle alte pressioni
Resistenza alla corrosione
Tenuta a prova di perdite
Lunga durata
2. Valvole di isolamento
Ogni collegamento delle bombole include valvole di intercettazione manuali.

Le funzioni includono:

Sostituzione delle bombole
Manutenzione
Isolamento di emergenza
3. Valvole di ritegno
Le valvole di ritegno impediscono il flusso inverso del gas tra i gruppi di bombole.

I vantaggi includono:

Maggiore sicurezza
Pressione stabile
Prevenzione della contaminazione incrociata
4. Regolatore di commutazione automatica
Il regolatore è il cuore del sistema.

Le sue funzioni includono:

Riduzione della pressione
Stabilizzazione della pressione
Commutazione automatica
Bilanciamento della portata
5. Manometri
I manometri visualizzano:

Pressione della bombola
Pressione in uscita
Pressione di linea
Gli operatori possono determinare rapidamente lo stato delle bombole.

6. Regolatore di linea
I regolatori secondari mantengono costante la pressione a valle indipendentemente dalle variazioni di pressione della bombola.

7. Valvola di sicurezza
Le valvole di sicurezza proteggono le apparecchiature a valle dalla sovrapressione.

8. Staffa di montaggio
Un robusto telaio a parete sostiene in modo sicuro il gruppo del collettore.

Tipi di sistemi di collettori a commutazione automatica per gas
Applicazioni diverse richiedono configurazioni diverse dei collettori.

Commutazione automatica monostadio
Adatto per:

Gas industriali
Gas per saldatura
Produzione in generale
Vantaggi:

Conveniente
Design semplice
Facile installazione
Commutazione automatica a due stadi
Comune in:

Laboratori
Impianti per semiconduttori
Sistemi di gas medicali
Vantaggi:

Maggiore stabilità della pressione
Regolazione più accurata
Maggiore purezza del gas
Manifold per gas ad alta purezza
Progettato specificamente per:

Stabilimenti di produzione di semiconduttori
Produzione farmaceutica
Laboratori di ricerca
Caratteristiche:

Acciaio inossidabile 316L
Saldatura orbitale
Superficie interna elettrolucidata
Basso volume morto
Tasso di perdita ultra-basso
Assemblaggio in camera bianca
Manifold intelligente completamente automatico
I sistemi avanzati integrano:

Controllo PLC
Interfaccia touchscreen
Monitoraggio remoto
Sistema di allarme
Sensori di pressione
Monitoraggio della portata
Adatto ad ambienti Industria 4.0.

Gas comunemente utilizzati con i sistemi di commutazione automatica
I manifold automatici sono compatibili con numerosi gas.

Gas inerti
Azoto (N₂)
Argon (Ar)
Elio (He)
Applicazioni:

Spurgo
Inertizzazione
Lavorazione laser
Produzione di semiconduttori
Gas medicali
Ossigeno
Protossido di azoto
Aria medica
Anidride carbonica
Applicazioni:

Sale operatorie
Terapia intensiva
Reparti di degenza
Gas speciali
Esempi includono:

Idrogeno
Ammoniaca
Cloro
Silano
Fosfina
Trifluoruro di boro
Questi gas richiedono sistemi di sicurezza potenziati.

Gas industriali
Tra cui:

CO₂
Acetilene
Propano
Ossigeno
Azoto
Le applicazioni includono la saldatura e la lavorazione dei metalli.

Vantaggi dei sistemi di distribuzione con commutazione automatica
Fornitura ininterrotta di gas
Il vantaggio principale è l’erogazione continua di gas senza intervento manuale.

Maggiore sicurezza
I sistemi automatici riducono l’esposizione dell’operatore a:

Gas tossici
Gas corrosivi
Gas infiammabili
Bombole ad alta pressione
Maggiore produttività
Le linee di produzione continuano a funzionare durante la sostituzione delle bombole.

Non è necessario alcun arresto della produzione.

Pressione stabile
La regolazione a due stadi riduce al minimo le fluttuazioni della pressione in uscita.

Una pressione stabile migliora l’uniformità del processo.

Riduzione della manodopera
Viene eliminata la commutazione manuale.

Il personale addetto alla manutenzione si limita a sostituire le bombole vuote.

Migliore utilizzo del gas
La commutazione automatica consente di utilizzare completamente le bombole prima della sostituzione.

Lo spreco di gas viene ridotto al minimo.

Costi operativi ridotti
I vantaggi includono:

Tempi di fermo ridotti
Costi di manodopera inferiori
Maggiore efficienza
Meno scarti di prodotto
Applicazioni con gas ad alta purezza
I sistemi che utilizzano gas ad alta purezza richiedono un livello di pulizia superiore.

I settori tipici includono:

Produzione di semiconduttori
I gas ad altissima purezza sono utilizzati per:

Fabbricazione di wafer
Deposizione di film sottili
Incisione al plasma
Processi di pulizia
Livelli di purezza tipici:

99,999%
99,9999%
99,99999%
Industria farmaceutica
I collettori automatici forniscono:

Azoto
Ossigeno
Anidride carbonica
Le applicazioni includono:

Produzione sterile
Confezionamento
Fermentazione
Camere bianche
Laboratori analitici
I laboratori richiedono forniture di gas stabili per:

Cromatografia a gas (GC)
ICP-MS
Spettrometria di massa
Spettroscopia di assorbimento atomico
La stabilità della pressione influisce direttamente sull’accuratezza analitica.

Materiali utilizzati nei sistemi ad alta purezza
La scelta dei materiali è fondamentale.

I materiali più comuni includono:

Acciaio inossidabile 316L
Vantaggi:

Resistenza alla corrosione
Elevata resistenza meccanica
Eccellente pulizia
Lunga durata
Acciaio inossidabile VIM-VAR
Utilizzato in applicazioni di grado semiconduttore che richiedono:

Livelli di inclusioni estremamente bassi
Resistenza alla corrosione superiore
Maggiore affidabilità
Guarnizioni in PTFE
Garantiscono un’eccellente compatibilità con:

Gas corrosivi
Gas ossidanti
Gas ad altissima purezza
Importanti caratteristiche di sicurezza
I sistemi moderni incorporano molteplici meccanismi di sicurezza.

Tra questi figurano:

Valvole di sicurezza
Valvole di limitazione della portata
Valvole di ritegno
Rilevamento delle perdite
Rilevatori di gas
Valvole di intercettazione di emergenza
Tubazioni di sfiato
Allarmi di pressione
Queste caratteristiche riducono significativamente i rischi operativi.

Migliori pratiche di installazione
Una corretta installazione garantisce prestazioni ottimali.

Le raccomandazioni includono:

Installare in un luogo ben ventilato.
Fissare le bombole utilizzando dispositivi di fissaggio approvati.
Rispettare le normative locali in materia di sicurezza dei gas.
Evitare vibrazioni eccessive.
Etichettare chiaramente tutte le linee del gas.
Eseguire prove di tenuta all’elio prima della messa in servizio.
Verificare le impostazioni di pressione prima dell’avvio.
Installare sistemi di rilevamento dei gas nei luoghi in cui vengono utilizzati gas pericolosi.
Manutenzione ordinaria
Una manutenzione regolare prolunga la durata del sistema.

Programma di ispezione raccomandato:

Giornalmente
Controllare i manometri.
Verificare la pressione in uscita.
Ispezionare gli allarmi.
Settimanalmente
Ispezionare i tubi flessibili.
Verificare la presenza di perdite.
Verificare il funzionamento dei regolatori.
Mensile
Ispezionare le valvole.
Pulire le superfici esterne.
Verificare il funzionamento della commutazione automatica.
Annuale
Sostituire le guarnizioni usurate.
Calibrare i regolatori di pressione.
Eseguire prove di tenuta complete.
Verificare le prestazioni delle valvole di sicurezza.
La manutenzione preventiva riduce al minimo i guasti imprevisti.

Come scegliere il giusto sistema di collettori per la commutazione automatica dei gas
Prima dell’acquisto è necessario valutare diversi fattori.

Tipo di gas
Gas diversi richiedono materiali e tecnologie di tenuta compatibili.

Purezza del gas
Le applicazioni ad alta purezza richiedono componenti in acciaio inossidabile elettrolucidato con tassi di perdita estremamente bassi.

Portata
Calcolare il fabbisogno massimo di processo per dimensionare correttamente i regolatori e le tubazioni.

Pressione di esercizio
Selezionare componenti con valori di pressione nominali adeguati sia per le condizioni di ingresso che di uscita.

Numero di bombole
I sistemi sono disponibili in configurazioni che vanno da:

2 bombole
4 bombole
8 bombole
12 bombole
16 bombole
Banchi multicilindrici personalizzati
Requisiti di automazione
Valutare se il proprio impianto richiede:

Integrazione PLC
Monitoraggio remoto
Visualizzazione digitale della pressione
Notifiche di allarme
Compatibilità SCADA
Standard di conformità
Assicurarsi che il sistema sia conforme agli standard di settore applicabili, quali:

Requisiti di gestione della qualità ISO
Linee guida CGA (Compressed Gas Association)
Codici di sicurezza NFPA
Marcatura CE, ove applicabile
Normative locali in materia di gas medicali o industriali
Tendenze future nella tecnologia dei collettori di gas
Man mano che la produzione diventa sempre più automatizzata e connessa, i sistemi di erogazione del gas si stanno evolvendo per soddisfare standard più elevati di efficienza, affidabilità e intelligenza.

Le tendenze emergenti includono:

Monitoraggio intelligente: sensori integrati monitorano continuamente la pressione, la portata, la temperatura e il consumo di gas, consentendo una visibilità in tempo reale.
Manutenzione predittiva: l’analisi dei dati consente di identificare scostamenti nelle prestazioni e prevedere l’usura dei componenti prima che si verifichino guasti, riducendo i tempi di inattività non pianificati.
Connettività remota: le piattaforme Ethernet, Modbus e Industrial Internet of Things (IIoT) consentono agli ingegneri di monitorare e controllare i sistemi di collettori da sale di controllo centralizzate.
Registrazione automatica dei dati: le registrazioni digitali di pressione, allarmi e sostituzioni delle bombole garantiscono la tracciabilità e la conformità normativa nei settori farmaceutico e dei semiconduttori.
Diagnostica di sicurezza potenziata: i sistemi avanzati sono in grado di rilevare automaticamente perdite, cali di pressione anomali e malfunzionamenti delle valvole, attivando allarmi o arresti di emergenza quando necessario.
Controllo della pressione ad alta efficienza energetica: i nuovi modelli di regolatori migliorano la stabilità della pressione riducendo al contempo le perdite di gas, contribuendo a ridurre i costi operativi e a raggiungere gli obiettivi di sostenibilità.
Queste innovazioni aiutano gli impianti a migliorare l’efficienza operativa, a ridurre i costi di manutenzione e a sostenere la trasformazione digitale della gestione dei gas industriali.

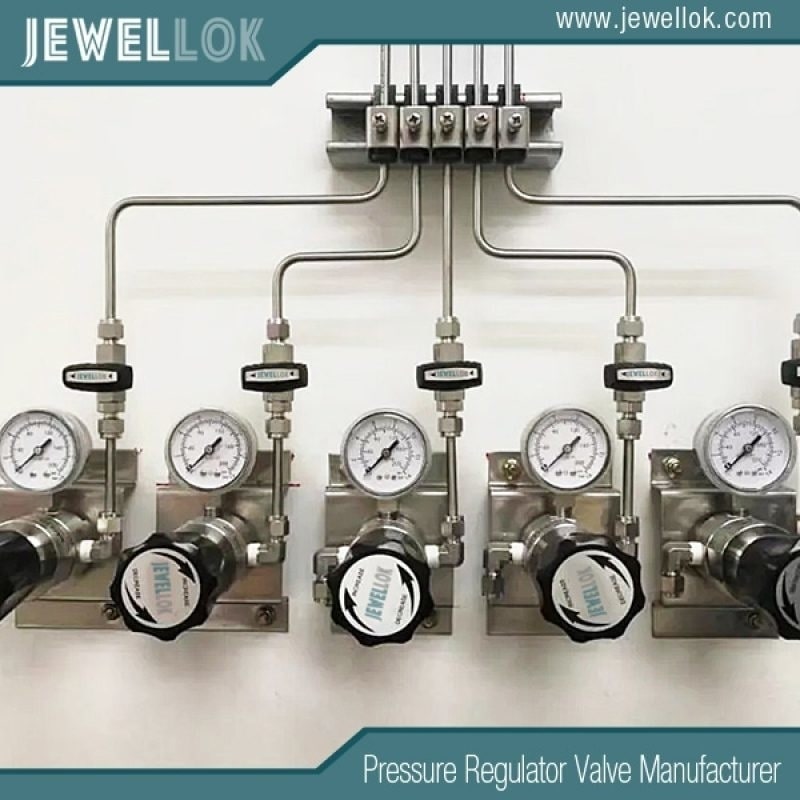

Produttore e fornitore di sistemi di erogazione di gas e sostanze chimiche ad altissima purezza (UHP)
Produttore e fornitore di sistemi di erogazione di gas e sostanze chimiche ad altissima purezza (UHP)
Conclusione
Un sistema di collettori con commutazione automatica del gas è una soluzione essenziale per qualsiasi impianto che richieda una fornitura di gas affidabile e ininterrotta. Passando automaticamente dai banchi di bombole primari a quelli di riserva, questi sistemi eliminano le interruzioni della produzione, migliorano la sicurezza, riducono il fabbisogno di manodopera e mantengono una pressione di uscita costante.

Dagli ospedali e dai laboratori di ricerca agli impianti di produzione di semiconduttori, alla produzione farmaceutica e agli impianti di lavorazione industriale, i collettori di commutazione automatica svolgono un ruolo fondamentale nel garantire un’erogazione affidabile del gas. La scelta del sistema giusto richiede un'attenta valutazione del tipo di gas, del livello di purezza, dei requisiti di portata, della pressione di esercizio, dei materiali di costruzione, delle capacità di automazione e della conformità agli standard di settore.

Con il continuo progresso delle tecnologie di monitoraggio intelligente, manutenzione predittiva e IIoT, i sistemi di collettori a commutazione automatica stanno diventando più intelligenti, efficienti e facili da gestire. Investire in un sistema di collettori di alta qualità non solo protegge le operazioni critiche, ma migliora anche la produttività, la qualità del prodotto e l’affidabilità operativa a lungo termine in un’ampia gamma di applicazioni industriali, mediche e relative ai gas ad altissima purezza.

Per ulteriori informazioni su come scegliere il regolatore di CO₂ ad altissima purezza più adatto al vostro laboratorio e alle vostre attività di ricerca, potete visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
