Man mano che la tecnologia dei semiconduttori continua ad evolversi verso nodi di processo sempre più piccoli, come 5 nm, 3 nm e oltre, i processi di produzione richiedono un controllo sempre più rigoroso della purezza chimica, della stabilità del flusso e della prevenzione della contaminazione. Le sostanze chimiche ad alta purezza, tra cui l’acido solforico (H₂SO₄), l’acido fluoridrico (HF), l’acido cloridrico (HCl), l’acido nitrico (HNO₃), l’idrossido di ammonio (NH₄OH), perossido di idrogeno (H₂O₂), idrossido di tetrametilammonio (TMAH) e vari solventi svolgono un ruolo fondamentale nella pulizia dei wafer, nella fotolitografia, nell’incisione a umido, nella planarizzazione chimico-meccanica (CMP) e nel packaging avanzato.

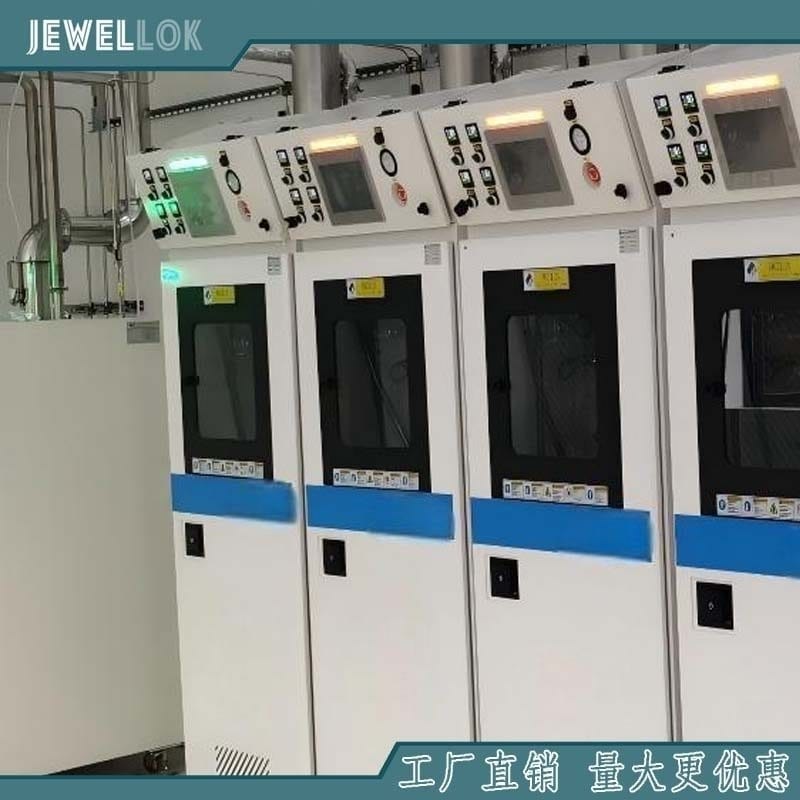

Un’unità di erogazione delle sostanze chimiche (CDU) è uno dei componenti più importanti di un sistema di erogazione delle sostanze chimiche per semiconduttori. Assicura lo stoccaggio, la filtrazione, la pressurizzazione, il monitoraggio e la distribuzione precisi di sostanze chimiche di altissima purezza dai serbatoi di stoccaggio di grandi dimensioni agli strumenti di produzione, mantenendo i più elevati standard di pulizia.

Le moderne CDU sono progettate per erogare sostanze chimiche in modo sicuro, accurato e continuo, garantendo una produzione stabile di semiconduttori con tempi di inattività minimi e il massimo utilizzo delle sostanze chimiche.

Che cos’è un’unità di erogazione delle sostanze chimiche?
Un’unità di erogazione delle sostanze chimiche (CDU) è un sistema automatizzato di gestione delle sostanze chimiche responsabile del trasferimento di sostanze chimiche ad alta purezza dai serbatoi di stoccaggio alle apparecchiature di processo per semiconduttori in condizioni controllate con precisione.

A differenza dei sistemi industriali convenzionali di trasferimento delle sostanze chimiche, le CDU per semiconduttori devono garantire:

Purezza chimica ultraelevata
Contaminazione da particelle pari a zero
Erogazione delle sostanze chimiche priva di bolle
Pressione e portata stabili
Monitoraggio continuo
Protezione automatica di sicurezza
Piena tracciabilità della produzione
La CDU funge da interfaccia tra il sistema centrale di distribuzione delle sostanze chimiche e le singole apparecchiature di produzione dei semiconduttori.

Perché la produzione di semiconduttori richiede sistemi CDU
La fabbricazione di semiconduttori è estremamente sensibile alla contaminazione.

Anche particelle più piccole di 0,1 μm o tracce di ioni metallici misurate in parti per trilione (ppt) possono ridurre la resa dei wafer.

Senza una CDU di alta qualità, i produttori potrebbero incorrere in:

Difetti dei wafer
Contaminazione da particelle
Variazioni nella concentrazione delle sostanze chimiche
Instabilità della portata
Corrosione delle apparecchiature
Interruzioni della produzione
Aumento dei rifiuti chimici
Pertanto, gli stabilimenti di produzione di semiconduttori si affidano a sistemi CDU completamente automatizzati per mantenere una qualità costante delle sostanze chimiche durante l’intero processo produttivo.

Architettura tipica di una CDU
Un’unità di erogazione delle sostanze chimiche (CDU) per semiconduttori è generalmente costituita da diversi moduli integrati.

1. Modulo di stoccaggio delle sostanze chimiche
Le sostanze chimiche ad alta purezza vengono conservate all’interno di serbatoi appositamente progettati e realizzati con materiali resistenti alla corrosione quali:

PFA
PTFE
PVDF
HDPE
Quarzo
Acciaio inossidabile 316L elettrolucidato (per sostanze chimiche compatibili)
I serbatoi di stoccaggio includono:

Sensori di livello
Sensori di temperatura
Sistemi di sfiato
Protezione contro il traboccamento
Contenimento secondario
2. Pompe di trasferimento delle sostanze chimiche
A seconda delle caratteristiche delle sostanze chimiche vengono selezionate diverse tecnologie di pompaggio.

I tipi di pompe più comuni includono:

Pompe a membrana ad aria compressa
Pompe a trasmissione magnetica
Pompe a soffietto
Pompe a doppia membrana
Pompe dosatrici di precisione
Le pompe devono garantire:

Bassa pulsazione
Trasferimento privo di bolle
Pressione stabile
Elevata compatibilità chimica
3. Sistema di filtrazione ad alta purezza
La filtrazione è fondamentale prima che le sostanze chimiche raggiungano gli strumenti di processo.

Le fasi di filtrazione tipiche includono:

Prefiltro da 1 μm
Filtro da 0,2 μm
Filtro ultrafine da 0,05 μm
Per i processi avanzati nel settore dei semiconduttori, i filtri «point-of-use» (POU) sono in grado di rimuovere particelle fino a livelli nanometrici.

4. Modulo di controllo della portata
Il controllo della portata garantisce che ogni strumento di processo riceva le sostanze chimiche alla portata richiesta.

I componenti includono:

Misuratori di portata
Regolatori di portata massica
Regolatori di pressione
Valvole di controllo
Valvole di ritegno
Valvole a spillo
La stabilità della portata influenza direttamente l’uniformità del processo dei wafer.

5. Sistema di controllo della pressione
La pressione delle sostanze chimiche deve rimanere stabile nonostante le variazioni della domanda di processo.

Il modulo di controllo della pressione comprende:

Trasmettitori di pressione
Sensori di pressione
Regolatori automatici di pressione
Valvole di sicurezza
Pressostati
Una pressione di uscita stabile riduce al minimo le variazioni di processo tra le linee di produzione.

6. Sistema di monitoraggio delle sostanze chimiche
I moderni sistemi CDU monitorano continuamente:

Livello del serbatoio
Temperatura
Pressione
Portata
Perdite di sostanze chimiche
Stato delle pompe
Pressione differenziale dei filtri
I dati vengono trasmessi ai sistemi di controllo dello stabilimento tramite protocolli di comunicazione industriali.

7. Armadio di controllo PLC
La CDU è controllata da un controllore logico programmabile (PLC) integrato con un’interfaccia uomo-macchina (HMI) touchscreen.

Le funzioni tipiche includono:

Funzionamento automatico
Funzionamento manuale
Gestione degli allarmi
Controllo delle ricette
Registrazione dei lotti
Monitoraggio remoto
Promemoria per la manutenzione preventiva
L’integrazione con le piattaforme MES e SCADA consente il monitoraggio centralizzato e la tracciabilità della produzione.

Caratteristiche principali delle unità di erogazione di sostanze chimiche per semiconduttori
Progettazione ad altissima purezza
Tutti i componenti a contatto con il prodotto sono realizzati con materiali di grado semiconduttore.

La rugosità superficiale è attentamente controllata per ridurre al minimo la generazione di particelle.

Il volume morto all’interno delle tubazioni è ridotto al minimo per impedire l’accumulo di residui chimici.

Rifornimento automatico delle sostanze chimiche
Quando i livelli delle sostanze chimiche scendono al di sotto dei limiti preimpostati, la CDU effettua automaticamente il rifornimento dai serbatoi di stoccaggio sfusi.

I vantaggi includono:

Produzione continua
Intervento ridotto dell’operatore
Maggiore sicurezza
Minore rischio di contaminazione
Erogazione di sostanze chimiche senza bolle
Le bolle d’aria possono causare errori di erogazione e difetti di processo.

Le CDU incorporano pertanto:

Camere di degassificazione
Sistemi di eliminazione dell’aria
Tubazioni a flusso regolare
Selezione ottimizzata delle pompe
L’erogazione senza bolle migliora l’uniformità dei wafer.

Erogazione precisa delle sostanze chimiche
Le moderne apparecchiature per semiconduttori richiedono un dosaggio estremamente accurato delle sostanze chimiche.

La precisione tipica di erogazione raggiunge:

±1%
±0,5%
Migliore di ±0,2% per applicazioni avanzate
Questo livello di precisione riduce il consumo di sostanze chimiche migliorando al contempo la ripetibilità del processo.

Compatibilità chimica
Sostanze chimiche diverse richiedono materiali di costruzione diversi.

Alcuni esempi includono:

Acido fluoridrico (HF)

PFA
PTFE
PVDF
Acido solforico

Quarzo
PTFE
PFA
Perossido di idrogeno

PFA ad alta purezza
PVDF
Solventi per fotoresist

Acciaio inossidabile
Tubi in fluoropolimero
La compatibilità dei materiali prolunga significativamente la durata di vita del sistema.

Caratteristiche di sicurezza
La gestione delle sostanze chimiche negli stabilimenti di produzione di semiconduttori comporta l’uso di liquidi corrosivi, tossici, ossidanti e infiammabili.

I moderni sistemi CDU incorporano molteplici meccanismi di protezione.

Tra questi figurano:

Sensori di rilevamento perdite
Arresto di emergenza (ESD)
Isolamento automatico delle valvole
Protezione contro il traboccamento
Dispositivi di scarico della pressione
Contenimento secondario
Interfacce di ventilazione di scarico
Integrazione con l’allarme antincendio
Queste caratteristiche proteggono il personale, le apparecchiature e gli ambienti delle camere bianche.

Applicazioni nella produzione di semiconduttori
Le unità di erogazione chimica (CDU) sono ampiamente utilizzate in tutta la produzione di semiconduttori.

Le applicazioni tipiche includono:

Pulizia dei wafer
Erogazione di:

Prodotti chimici SC-1
Prodotti chimici SC-2
HF diluito
Miscele di acqua deionizzata (DI)
Incisione a umido
Erogazione precisa di:

Acido fluoridrico
Acido nitrico
Acido cloridrico
Incisione con ossido tamponato (BOE)
Fotolitografia
Erogazione di:

Fotoresist
Sviluppatori
Agenti per la rimozione dei bordi
Solventi
Processo CMP
Erogazione di:

Suspensioni CMP
Ossidanti
Prodotti chimici per la pulizia
L'erogazione stabile delle sospensioni influisce direttamente sulla planarità dei wafer.

Confezionamento avanzato
Le CDU forniscono prodotti chimici utilizzati in:

Bumping
Strato di ridistribuzione (RDL)
Confezionamento a livello di wafer
Lavorazione TSV
Vantaggi dei sistemi CDU automatizzati
La sostituzione della gestione manuale dei prodotti chimici con sistemi CDU automatizzati offre numerosi vantaggi.

Migliore resa del prodotto
L’erogazione stabile dei prodotti chimici riduce al minimo le variazioni di processo e aumenta la resa dei wafer.

Maggiore purezza dei prodotti chimici
I sistemi completamente chiusi riducono la contaminazione atmosferica.

Costi operativi inferiori
L’automazione riduce il fabbisogno di manodopera e allo stesso tempo riduce gli sprechi di prodotti chimici.

Maggiore tempo di funzionamento delle apparecchiature
Il monitoraggio continuo consente una manutenzione predittiva prima che si verifichino guasti.

Maggiore efficienza produttiva
Il cambio automatico delle sostanze chimiche elimina le interruzioni della produzione durante le operazioni di ricarica.

Migliore tutela ambientale
La prevenzione delle perdite e l’utilizzo ottimizzato delle sostanze chimiche riducono la produzione di rifiuti pericolosi.

Tendenze future nella tecnologia CDU
L’industria dei semiconduttori sta rapidamente adottando la produzione intelligente.

Le future unità di erogazione dei prodotti chimici si stanno evolvendo verso:

Integrazione con l’Industria 4.0
La comunicazione in tempo reale con i sistemi di gestione dello stabilimento consente la pianificazione predittiva della produzione e la diagnostica remota.

Manutenzione predittiva basata sull’intelligenza artificiale
L’intelligenza artificiale analizza le prestazioni delle pompe, l’andamento della pressione e i dati dei sensori per prevedere i guasti dei componenti prima che si verifichino.

Tecnologia Digital Twin
I modelli virtuali delle CDU simulano le prestazioni del sistema, ottimizzano i programmi di manutenzione e riducono i tempi di messa in servizio.

Connettività IoT
I sistemi CDU connessi al cloud offrono monitoraggio remoto, analisi delle prestazioni e gestione centralizzata su più impianti di produzione.

Funzionamento efficiente dal punto di vista energetico
Le pompe a velocità variabile, la regolazione intelligente della pressione e il controllo ottimizzato della portata riducono il consumo energetico mantenendo la stabilità del processo.

Progettazione modulare
Le piattaforme modulari standardizzate semplificano l’installazione, l’espansione e la manutenzione, riducendo il costo totale di proprietà.

Scelta del fornitore giusto di unità di erogazione chimica
La scelta del fornitore di CDU appropriato è essenziale per il successo a lungo termine della produzione.

I criteri di valutazione chiave includono:

Esperienza nei sistemi di erogazione di sostanze chimiche per semiconduttori
Capacità di produzione ad alta purezza
Conformità agli standard SEMI e alle norme relative alle camere bianche
Progettazione personalizzata e supporto OEM
Competenza avanzata in materia di PLC e automazione
Progettazione completa incentrata sulla sicurezza
Assistenza tecnica globale
Servizio post-vendita affidabile
Disponibilità di test di convalida e di collaudo in fabbrica (FAT)
Un fornitore affidabile dovrebbe inoltre garantire l’integrazione completa del sistema, inclusi armadi per sostanze chimiche, serbatoi di stoccaggio, moduli di filtrazione, tubazioni di distribuzione, software di monitoraggio e servizi di messa in servizio.

Regolatore di pressione vs valvola di sicurezza
Regolatore di pressione vs valvola di sicurezza
Conclusione
Man mano che la produzione di semiconduttori continua a orientarsi verso nodi tecnologici sempre più avanzati, la domanda di sistemi di erogazione di sostanze chimiche più puliti, sicuri e intelligenti continua a crescere. L’unità di erogazione chimica (CDU) è diventata una parte indispensabile dei moderni impianti di produzione di semiconduttori, garantendo il trasferimento di sostanze chimiche ad altissima purezza, l’erogazione precisa, il controllo della contaminazione e la gestione automatizzata dei processi.

Dotati di sistemi di filtrazione avanzati, controllo PLC intelligente, regolazione del flusso ad alta precisione, monitoraggio in tempo reale e protezione di sicurezza completa, i moderni sistemi CDU aiutano i produttori di semiconduttori a ottenere una maggiore resa dei wafer, costi operativi inferiori, una maggiore efficienza produttiva e una migliore conformità alle normative ambientali. Investire in un’unità di erogazione chimica ad alte prestazioni rappresenta quindi un passo fondamentale verso la creazione di operazioni di produzione di semiconduttori affidabili e pronte per il futuro, in grado di soddisfare i requisiti sempre più esigenti della microelettronica di prossima generazione.

Per ulteriori informazioni sulle unità di erogazione chimica (CDU) per i sistemi di erogazione di sostanze chimiche ad alta purezza nella produzione di semiconduttori, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
