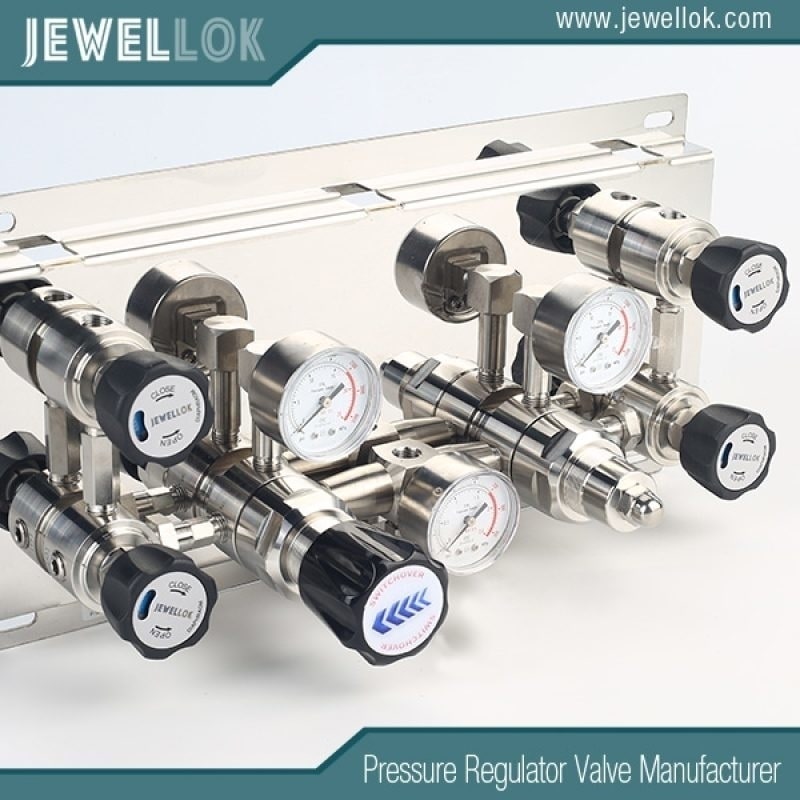

Pannelli di controllo della pressione OEM con regolatori e valvole per gas ad alta purezza

{{{sourceTextContent.subTitle}}}

Pannelli di controllo della pressione OEM con regolatori e valvole per gas ad alta purezza

{{{sourceTextContent.description}}}

Introduzione
Con la continua evoluzione dei settori della produzione di semiconduttori, delle biotecnologie, dell’industria farmaceutica, dell’energia a idrogeno, dei prodotti chimici speciali e dei laboratori di ricerca avanzata, la domanda di sistemi di erogazione del gas ultra-puliti e altamente affidabili non è mai stata così elevata. Anche una contaminazione microscopica o una pressione del gas instabile possono ridurre la resa del prodotto, danneggiare apparecchiature sensibili o compromettere la sicurezza della produzione. Di conseguenza, i pannelli di controllo della pressione OEM, dotati di regolatori e valvole per gas ad alta purezza, sono diventati una componente indispensabile nei moderni sistemi di distribuzione del gas.

Questi gruppi ingegnerizzati garantiscono una regolazione accurata della pressione, un isolamento sicuro del gas, prestazioni a tenuta stagna e un'erogazione del gas priva di contaminazioni per gas di processo ad alta purezza e pericolosi. Progettati specificamente per i produttori di apparecchiature originali (OEM), questi pannelli possono essere integrati in strumenti per semiconduttori, armadi per gas, sistemi di erogazione di sostanze chimiche, strumenti analitici, apparecchiature laser e sistemi di automazione industriale.

Questo articolo illustra i principi di progettazione, i componenti critici, i materiali, gli standard di produzione, le applicazioni, le opzioni di personalizzazione e le tendenze future dei pannelli di controllo della pressione OEM per sistemi di gas ad alta purezza.

Regolatore monostadio per semiconduttori ad altissima purezza
Regolatore monostadio per semiconduttori ad altissima purezza
Cosa sono i pannelli di controllo della pressione OEM?
Un pannello di controllo della pressione OEM è un modulo di controllo del gas assemblato in fabbrica, progettato per regolare, monitorare e distribuire i gas di processo da bombole ad alta pressione o da fonti di gas sfuso alle apparecchiature a valle.

Anziché acquistare separatamente singoli regolatori, valvole, manometri, raccordi e tubazioni, i produttori di apparecchiature ricevono un pannello per gas completamente integrato e collaudato, pronto per l’installazione.

Le funzioni tipiche includono:

Riduzione della pressione del gas
Regolazione stabile della pressione
Isolamento del gas
Commutazione del gas
Spurgo
Sfiato
Controllo della portata
Prevenzione delle perdite
Monitoraggio del processo
Arresto di emergenza
I pannelli OEM riducono significativamente i tempi di installazione, migliorando al contempo l’affidabilità, l’uniformità e la sicurezza del sistema.

Perché è importante il controllo dei gas ad alta purezza
Molti gas industriali vengono utilizzati in ambienti in cui i livelli di contaminazione devono essere misurati in parti per miliardo (ppb) o addirittura in parti per trilione (ppt).

Tra gli esempi figurano:

Azoto (N₂)
Argon (Ar)
Elio (He)
Idrogeno (H₂)
Ossigeno (O₂)
Silano (SiH₄)
Ammoniaca (NH₃)
Cloro (Cl₂)
Cloruro di idrogeno (HCl)
Tricloruro di boro (BCl₃)
Esafluoruro di tungsteno (WF₆)
Questi gas sono ampiamente utilizzati per:

Produzione di wafer semiconduttori
Deposizione di film sottili
Incisione
Impianto ionico
Fotolitografia
Apparecchiature mediche
Produzione farmaceutica
Laboratori di ricerca
Qualsiasi contaminazione introdotta da regolatori o valvole di scarsa qualità può portare a:

Generazione di particelle
Contaminazione da umidità
Contaminazione da ossigeno
Corrosione
Pressione di processo instabile
Difetti del prodotto
Riduzione della durata delle apparecchiature
Pertanto, ogni componente all’interno di un pannello di controllo della pressione deve essere progettato specificamente per applicazioni ad altissima purezza.

Componenti principali di un pannello di controllo della pressione OEM
Un pannello di controllo della pressione completo comprende normalmente diversi componenti di precisione che operano in sinergia.

Regolatori di pressione ad alta purezza
Il regolatore è il cuore del sistema di controllo della pressione.

Il suo scopo è quello di ridurre l’elevata pressione della bombola a una pressione di esercizio stabile a valle.

Le caratteristiche principali includono:

Elevata stabilità della pressione
Basse caratteristiche di calo di pressione
Basso volume interno
Struttura con membrana metallica
Superfici interne elettrolucidate
Spazio morto minimo
Basso tasso di perdita
Spesso si preferiscono i regolatori a due stadi perché mantengono una pressione di uscita più costante anche quando la pressione della bombola diminuisce.

Valvole a membrana per alta purezza
Le valvole a membrana garantiscono una chiusura affidabile, prevenendo al contempo la contaminazione.

Rispetto alle valvole a sfera convenzionali, le valvole a membrana offrono:

Tenuta metallo su metallo
Volume morto pari a zero
Funzionamento privo di particelle
Bassa perdita
Eccellente durata di vita
Elevata resistenza alla corrosione
Sono ampiamente utilizzate nei sistemi di erogazione di gas per semiconduttori.

Manometri e trasmettitori di pressione
I dispositivi di monitoraggio della pressione forniscono informazioni in tempo reale sul sistema.

I moderni pannelli OEM spesso integrano:

Manometri analogici
Trasmettitori di pressione digitali
Sensori di pressione elettronici
Funzionalità di monitoraggio remoto
Questi dispositivi migliorano il controllo di processo e la manutenzione predittiva.

Tubi in acciaio inossidabile
La maggior parte dei pannelli per gas ad alta purezza utilizza tubi in acciaio inossidabile senza saldatura.

Le specifiche tipiche includono:

Acciaio inossidabile 316L
Basso contenuto di zolfo
Interno elettrolucidato
Elevata resistenza alla corrosione
Compatibilità con la saldatura orbitale
I tubi mantengono la purezza del gas riducendo al minimo la generazione di particelle.

Raccordi per tubi ad alta purezza
I raccordi a tenuta stagna garantiscono collegamenti affidabili per il gas.

I raccordi di alta qualità presentano:

Design a doppia ghiera
Lavorazione di precisione
Elevata resistenza alle vibrazioni
Eccellente tenuta alla pressione
Installazione ripetibile
Filtri
I filtri in linea rimuovono le particelle microscopiche prima che il gas raggiunga il processo.

I gradi di filtrazione comuni includono:

0,003 μm
0,01 μm
0,1 μm
Questi filtri riducono significativamente i rischi di contaminazione.

Materiali utilizzati nei pannelli a pressione ad alta purezza
La scelta dei materiali influisce direttamente sulla resistenza alla corrosione, sulla pulizia e sulla durata.

I materiali più comuni includono:

Acciaio inossidabile 316L
Lo standard del settore per la maggior parte dei sistemi a gas per semiconduttori.

Vantaggi:

Eccellente resistenza alla corrosione
Basso contenuto di zolfo
Elevata saldabilità
Basso degassamento
Compatibilità con l’elettrolucidatura
Hastelloy
Utilizzato per gas corrosivi aggressivi.

Adatto per:

Cloro
Acido cloridrico
Composti del fluoro
Gas acidi
Leghe di nichel
Scelte per ambienti chimici estremamente corrosivi in cui l’acciaio inossidabile potrebbe non fornire una protezione adeguata.

Componenti in PCTFE e PTFE
Utilizzati come materiali di sede per specifici modelli di valvole grazie alla loro eccezionale compatibilità chimica.

Requisiti di trattamento superficiale
La finitura superficiale è uno degli indicatori di qualità più importanti.

Rugosità superficiale interna tipica:

Ra 25 μin
Ra 15 μin
Ra 10 μin
L’elettrolucidatura garantisce:

Minore generazione di particelle
Maggiore resistenza alla corrosione
Ridotto assorbimento di umidità
Pulizia più agevole
Maggiore purezza del gas
I pannelli vengono solitamente puliti secondo procedure di pulizia di grado semiconduttore prima dell’imballaggio.

Tecnologia di saldatura
La maggior parte dei pannelli ad alta purezza utilizza la saldatura orbitale automatica.

I vantaggi includono:

Penetrazione della saldatura uniforme
Contaminazione minima
Eccellente ripetibilità
Elevata resistenza meccanica
Collegamenti privi di perdite
Ogni saldatura viene ispezionata prima della spedizione.

Prove di tenuta e garanzia di qualità
Ogni pannello di controllo della pressione OEM viene sottoposto a test rigorosi.

I test tipici includono:

Prove di tenuta all’elio
I tassi di perdita possono raggiungere:

1 × 10⁻⁹ atm·cc/sec
1 × 10⁻¹⁰ atm·cc/sec
Tali tassi di perdita estremamente bassi garantiscono l’integrità del sistema.

Prove di pressione
L’assieme viene sottoposto a prova a una pressione superiore a quella di esercizio per verificare la sicurezza strutturale.

Prove funzionali
Gli ingegneri verificano:

Precisione del regolatore
Funzionamento delle valvole
Stabilità della pressione
Sequenza di spurgo
Direzione del flusso
Calibrazione dei sensori
Verifica della pulizia
I pannelli vengono ispezionati per verificare la presenza di:

Contaminazione da particelle
Residui di idrocarburi
Umidità
Pulizia interna
Pannelli di pressione monostadio vs bistadio
Pannelli monostadio
Vantaggi:

Costo inferiore
Design semplice
Dimensioni compatte
Adatti per:

Sistemi di laboratorio
Applicazioni industriali non critiche
Gas di servizio
Pannelli bistadio
Vantaggi:

Stabilità di pressione superiore
Migliore uniformità di flusso
Ridotto effetto della pressione di alimentazione
Migliore ripetibilità del processo
Consigliati per:

Produzione di semiconduttori
Strumenti analitici
Laboratori di ricerca
Produzione ad alta precisione
Opzioni di progettazione OEM personalizzate
I clienti OEM richiedono spesso soluzioni personalizzate.

Le opzioni più comuni includono:

Tipi di gas
I pannelli possono essere progettati per:

Gas inerti
Ossidanti
Gas tossici
Gas infiammabili
Gas corrosivi
Gas speciali
Intervallo di pressione
Pressione in ingresso tipica:

3.000 psi
4.500 psi
6.000 psi
Pressione in uscita tipica:

Vuoto
15 psi
50 psi
100 psi
250 psi
Configurazione di montaggio
Le opzioni includono:

Montaggio a parete
Montaggio su rack
Installazione in armadio per gas
Integrazione su skid
Configurazione montata su utensile
Automazione
I quadri moderni possono includere:

Valvole pneumatiche
Elettrovalvole
Controllo PLC
Pressostati
Sensori di flusso
Comunicazione Ethernet
Diagnostica remota
L’automazione migliora sia la sicurezza che l’efficienza produttiva.

Applicazioni tipiche
I pannelli di controllo della pressione OEM sono utilizzati in numerosi settori industriali.

Produzione di semiconduttori
Le applicazioni includono:

CVD
PVD
ALD
Incisione
Diffusione
Impianto ionico
Pulizia dei wafer
Questi processi richiedono un’eccezionale purezza dei gas e un controllo preciso della pressione per mantenere la resa dei wafer.

Produzione farmaceutica
I gas ad alta purezza supportano:

Fermentazione
Riempimento sterile
Tecnologia analitica di processo (PAT)
Produzione in camera bianca
Un controllo affidabile dei gas contribuisce a garantire la conformità a rigorosi standard di qualità.

Biotecnologia
I laboratori biotecnologici richiedono una regolazione accurata del gas per incubatori, strumenti analitici e apparecchiature di bioprocessi, dove condizioni operative stabili sono essenziali.

Energia a idrogeno
I sistemi a celle a combustibile a idrogeno dipendono da un controllo della pressione a tenuta stagna, poiché le molecole di idrogeno sono estremamente piccole e soggette a perdite se si utilizzano componenti di qualità inferiore.

Laboratori analitici
Gli spettrometri di massa, i gascromatografi e i sistemi di spettroscopia richiedono una pressione del gas eccezionalmente stabile per ottenere risultati analitici ripetibili.

Vantaggi dei pannelli di pressione integrati OEM
Rispetto all’assemblaggio in loco, i pannelli di pressione OEM offrono numerosi vantaggi.

Tra questi figurano:

Installazione più rapida
Costi di manodopera ridotti
Affidabilità testata in fabbrica
Qualità di produzione costante
Minor rischio di perdite
Manutenzione più semplice
Documentazione più completa
Maggiore sicurezza
Aspetto estetico migliorato
Approvvigionamento semplificato
Per i produttori di apparecchiature, i pannelli integrati accorciano inoltre i cicli di produzione e riducono la complessità dell’assemblaggio.

Standard di settore
I produttori di qualità progettano i pannelli secondo standard internazionali riconosciuti.

Tra gli standard più diffusi figurano:

Standard SEMI
ISO 9001
Conformità CE
PED
ASME B31.3
Linee guida CGA
Specifiche dei materiali ASTM
La conformità garantisce sicurezza, prestazioni e accettazione sul mercato globale.

Tendenze future
Con la continua riduzione delle dimensioni dei nodi dei semiconduttori e i progressi nell’automazione industriale, i sistemi di controllo dei gas stanno diventando sempre più sofisticati.

Gli sviluppi futuri includono:

Monitoraggio intelligente della pressione
Regolatori di pressione digitali
Connettività IIoT
Manutenzione predittiva
Diagnostica assistita dall’intelligenza artificiale
Analisi integrata dei gas
Gestione remota delle apparecchiature
Architettura modulare dei pannelli
Processi di produzione a maggiore purezza
Maggiore sicurezza informatica per i sistemi connessi
Queste innovazioni consentiranno una maggiore disponibilità operativa, una migliore uniformità dei processi e una gestione più efficiente degli impianti.

I migliori raccordi per gas in acciaio inossidabile ad alta purezza nel settore petrolifero e del gas
I migliori raccordi per gas in acciaio inossidabile ad alta purezza nel settore petrolifero e del gas
Conclusione
I pannelli di controllo della pressione OEM con regolatori e valvole per gas ad alta purezza svolgono un ruolo fondamentale nei moderni sistemi di erogazione di gas ad alta purezza. Integrando regolatori di precisione, valvole a membrana, sensori di pressione, filtri e tubazioni in acciaio inossidabile elettrolucidato in un unico gruppo collaudato in fabbrica, questi pannelli garantiscono un controllo stabile della pressione, una distribuzione del gas priva di contaminazioni e un’eccezionale sicurezza operativa.

Che vengano impiegati nella produzione di semiconduttori, nell’industria farmaceutica, nel settore dell’energia a idrogeno, nelle biotecnologie o nei laboratori di analisi avanzati, i pannelli di controllo della pressione OEM ben progettati migliorano l’affidabilità dei processi, riducono i tempi di installazione, minimizzano la manutenzione e garantiscono una qualità di produzione costante. Poiché i processi industriali continuano a richiedere una maggiore purezza, tolleranze di pressione più strette e un’automazione più intelligente, i pannelli di controllo della pressione OEM personalizzati rimarranno una base essenziale per i sistemi di erogazione dei gas di nuova generazione in tutto il mondo.
