Guida completa ai regolatori per gas speciali ad alta purezza

{{{sourceTextContent.subTitle}}}

Guida completa ai regolatori per gas speciali ad alta purezza

{{{sourceTextContent.description}}}

Guida completa ai regolatori per gas speciali ad alta purezza

I regolatori per gas speciali ad alta purezza sono componenti essenziali nei settori in cui la precisione, la sicurezza e il controllo della contaminazione sono fondamentali. Questi dispositivi regolano la pressione e la portata di gas quali elio, azoto, argon e idrogeno, garantendo che vengano erogati a livelli costanti senza introdurre impurità. A differenza dei regolatori di gas standard utilizzati nella saldatura o nelle applicazioni industriali generali, le versioni ad alta purezza sono progettate per ambienti quali la produzione di semiconduttori, la produzione farmaceutica, i laboratori di analisi e i sistemi di gas medicali. La domanda di questi regolatori è aumentata notevolmente con i progressi tecnologici, in contesti in cui anche tracce minime di contaminanti possono compromettere i processi o la qualità dei prodotti.

In questa guida completa, esploreremo i fondamenti dei regolatori per gas speciali ad alta purezza, inclusi i loro principi di progettazione, le tipologie, i componenti chiave, i criteri di selezione, le migliori pratiche di installazione, le procedure di manutenzione, le considerazioni di sicurezza e le applicazioni pratiche. Comprendendo questi aspetti, ingegneri, tecnici e specialisti degli acquisti possono prendere decisioni informate per ottimizzare le prestazioni e la durata dei sistemi.

produttore di regolatori per gas speciali ad alta purezza
produttore di regolatori per gas speciali ad alta purezza
Comprendere i requisiti di alta purezza

I gas ad alta purezza sono tipicamente classificati con livelli di purezza superiori al 99,999% (cinque nove) o addirittura al 99,9999% (sei nove). Contaminanti quali umidità, particolato o idrocarburi possono provenire dal regolatore stesso se non progettato correttamente. Pertanto, i regolatori per gas ad alta purezza incorporano caratteristiche volte a ridurre al minimo il degassamento, la diffusione e la generazione di particelle.

La funzione principale di un regolatore è quella di ridurre la pressione elevata del gas proveniente da una bombola o da una linea di alimentazione a una pressione inferiore utilizzabile. Ciò si ottiene tramite un meccanismo a due stadi o a stadio singolo. Nelle applicazioni ad alta purezza, l’attenzione è rivolta al mantenimento dell’integrità del gas. Ad esempio, nella gascromatografia, qualsiasi impurità introdotta dal regolatore potrebbe alterare i risultati analitici, causando errori costosi.

Tipi di regolatori per gas speciali ad alta purezza

I regolatori ad alta purezza sono disponibili in varie configurazioni per soddisfare esigenze specifiche:

Regolatori monostadio: riducono la pressione in un unico passaggio e sono adatti ad applicazioni in cui la pressione in ingresso è stabile e le portate sono basse. Sono economici ma possono subire variazioni della pressione di erogazione man mano che la pressione della bombola diminuisce.
Regolatori a due stadi: offrono una stabilità superiore e utilizzano uno stadio iniziale per abbassare significativamente la pressione, seguito da un secondo stadio di regolazione fine. Mantengono una pressione di uscita costante anche al variare della pressione in ingresso, rendendoli ideali per processi di lunga durata.
Regolatori di linea: installati nelle linee di distribuzione del gas, gestiscono cadute di pressione inferiori e vengono utilizzati per il controllo al punto di utilizzo nei sistemi a collettore.
Regolatori di contropressione: mantengono la pressione a monte scaricando il gas in eccesso, utili nelle applicazioni di calibrazione o di sfiato.
Regolatori per gas ad altissima purezza (UHP): progettati per gli ambienti più esigenti, i modelli UHP presentano superfici elettrolucidate e guarnizioni testate per le perdite di elio per raggiungere livelli di purezza fino a sette nove.
Tra le varianti speciali figurano modelli resistenti alla corrosione per gas aggressivi come il cloro o l’ammoniaca, e regolatori assistiti dal vuoto per l’erogazione a pressione inferiore a quella atmosferica.

Componenti e materiali chiave

Un tipico regolatore ad alta purezza è costituito da diversi componenti critici:

– Corpo e coperchio: solitamente realizzati in acciaio inossidabile 316L o ottone con cromatura per resistere alla corrosione e ridurre al minimo il distacco di particelle. L’acciaio inossidabile è preferito per le sue basse proprietà di degassamento.

– Diaframma: il cuore del regolatore, spesso realizzato in Hastelloy, Elgiloy o acciaio inossidabile rivestito in PTFE. I diaframmi isolano il gas dalle parti meccaniche, prevenendo la contaminazione.

– Sede e guarnizioni: le sedi morbide utilizzano materiali come il PCTFE (Kel-F) o il PEEK per una chiusura ermetica, mentre le sedi metallo su metallo offrono resistenza per applicazioni ad alta pressione. Gli O-ring e le guarnizioni sono in genere in Viton o Kalrez per garantire la compatibilità chimica.

– Manometri: i manometri a tubo di Bourdon con parti a contatto con il fluido in acciaio inossidabile forniscono letture accurate della pressione senza introdurre impurità.

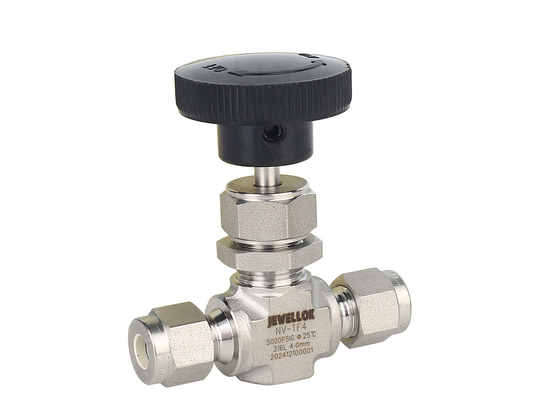

– Valvole e filtri: i filtri integrati (ad es. in metallo sinterizzato da 0,003 micron) trattengono il particolato, mentre le valvole a spillo consentono un controllo preciso della portata.

I materiali vengono selezionati in base alla compatibilità con il gas; ad esempio, l’ossigeno richiede componenti privi di grasso per evitare rischi di accensione.

Criteri di selezione

La scelta del regolatore corretto comporta la valutazione di diversi fattori:

– Tipo e purezza del gas: garantire la compatibilità per prevenire reazioni o degrado. Per i gas inerti è sufficiente l’acciaio inossidabile standard, mentre i gas reattivi richiedono leghe specializzate.

– Requisiti di pressione e portata: le pressioni in ingresso possono variare da 3000 psi al vuoto, con pressioni in uscita comprese tra 0 e 500 psi. Le portate (valori Cv) devono corrispondere alle esigenze dell’applicazione: Cv basso per gli strumenti analitici, più elevato per le linee di processo.

– Condizioni ambientali: considerare temperature estreme, umidità e vibrazioni. I regolatori riscaldati prevengono la condensa nei gas sensibili all’umidità.

– Certificazioni: verificare la conformità a standard quali ASTM, CGA (Compressed Gas Association) o SEMI (Semiconductor Equipment and Materials International) per l’uso nel settore dei semiconduttori.

– Rapporto costo/prestazioni: sebbene i modelli UHP siano più costosi, riducono i tempi di inattività e le perdite legate alla contaminazione.

Strumenti come i calcolatori per il dimensionamento dei regolatori, disponibili presso i produttori, aiutano a determinare il modello ottimale in base a questi parametri.

Migliori pratiche di installazione

Una corretta installazione è fondamentale per mantenere la purezza e la sicurezza:

Preparazione del sito: installare in un’area pulita e ben ventilata, lontana da fonti di calore. Utilizzare linee dedicate per evitare la contaminazione incrociata.
Collegamenti: utilizzare raccordi VCJ (a tenuta frontale) o VCO per giunti a tenuta stagna. Evitare i collegamenti filettati a meno che non siano sigillati con nastro in PTFE compatibile con il gas.
Spurgo: prima dell’uso, spurgare il sistema con il gas di processo per rimuovere aria e umidità. Per ottenere una purezza ultraelevata, potrebbero essere necessari più cicli di spurgo o procedure di bake-out.
Montaggio: fissare i regolatori in posizione verticale per impedire l’accumulo di liquido e utilizzare staffe per isolarli dalle vibrazioni.
Collaudo: Eseguire una prova di tenuta all’elio dopo l’installazione per garantire l’integrità del sistema, puntando a valori inferiori a 10^-9 cc/sec.

Manutenzione e risoluzione dei problemi

Una manutenzione regolare prolunga la durata del regolatore e preserva la purezza:

– Programma di ispezione: Controllare manometri, guarnizioni e filtri ogni tre mesi. Sostituire i diaframmi ogni 1-2 anni o dopo l’esposizione a gas incompatibili.

– Pulizia: utilizzare alcol isopropilico o solventi approvati per la pulizia esterna; le parti interne richiedono lo smontaggio in camera bianca.

– Problemi comuni:

– Scorrimento della pressione: causato dall’usura della sede; sostituire il gruppo sede.

– Perdite: ispezionare gli O-ring e serrare i raccordi.

– Fluttuazioni: pulire o sostituire i filtri se intasati.

La diagnostica avanzata prevede prove di portata e conteggio delle particelle per individuare guasti in fase precoce.

Considerazioni sulla sicurezza

La sicurezza è imprescindibile quando si maneggiano gas ad alta pressione:

– Scarico della pressione: installare valvole di sicurezza per prevenire la sovrapressurizzazione.

– Compatibilità dei materiali: una combinazione non compatibile può causare esplosioni (ad es. acetilene con rame).

– Dispositivi di protezione individuale (DPI): utilizzare guanti, protezioni per gli occhi e rilevatori di gas.

– Protocolli di emergenza: formare il personale sulle procedure di spegnimento e sulla risposta alle perdite.

– Conformità normativa: attenersi alle norme OSHA, NFPA e alle normative locali per lo stoccaggio e la manipolazione.

Nell’uso con l’ossigeno, assicurarsi che tutti i componenti siano stati sottoposti a pulizia con ossigeno per ridurre i rischi di incendio.

Applicazioni industriali

I regolatori ad alta purezza trovano impiego in diversi settori:

– Semiconduttori: erogazione di gas dopanti come l’arsina senza alcuna contaminazione per la produzione di wafer.

– Settore farmaceutico: controllo delle atmosfere inerti nella sintesi dei farmaci per prevenire l’ossidazione.

– Laboratori: fornitura di gas di calibrazione per spettrometri e cromatografi.

– Settore medico: regolazione dell’ossigeno e del protossido di azoto negli ospedali.

– Settore aerospaziale: gestione precisa di propellenti e gas di prova.

Casi di studio dimostrano che il passaggio a regolatori UHP può ridurre i tassi di difettosità fino al 50% nel settore della microelettronica.

produttore di regolatori per gas speciali ad alta purezza
produttore di regolatori per gas speciali ad alta purezza
Conclusione

I regolatori per gas speciali ad alta purezza sono indispensabili per mantenere l’integrità dei processi in settori ad alto rischio. Scegliendo il tipo appropriato, garantendo una corretta installazione e rispettando i protocolli di manutenzione, gli utenti possono ottenere prestazioni affidabili e sicurezza. Con l’evolversi della tecnologia, innovazioni come i regolatori intelligenti con monitoraggio IoT miglioreranno ulteriormente l’efficienza. Investire in regolatori di qualità non solo salvaguarda le operazioni, ma stimola anche la produttività e l’innovazione.

Per ulteriori informazioni sulla guida completa ai regolatori per gas speciali ad alta purezza, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-pressure-regulators/.
