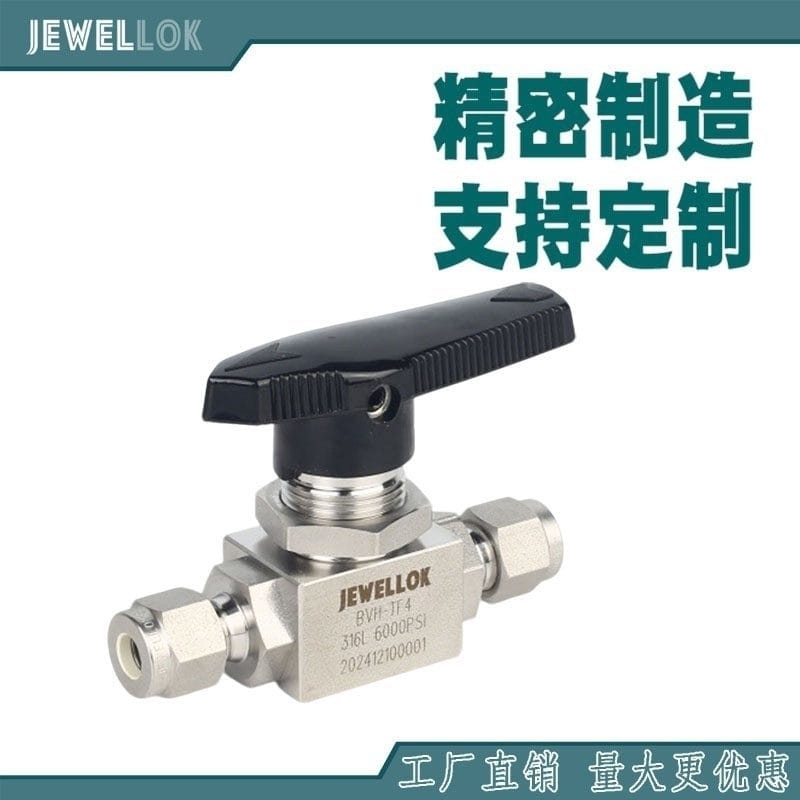

Valvole a sfera in acciaio inossidabile 316L ad altissima purezza per sistemi critici di distribuzione del gas

{{{sourceTextContent.subTitle}}}

Valvole a sfera in acciaio inossidabile 316L ad altissima purezza per sistemi critici di distribuzione del gas

{{{sourceTextContent.description}}}

1. Introduzione
Nei moderni settori ad alta tecnologia, quali la produzione di semiconduttori, l’industria farmaceutica, la produzione di energia solare e i laboratori di ricerca avanzata, la purezza dei gas non è solo un requisito, ma una condizione fondamentale del processo. Anche livelli minimi di contaminazione nei gas di processo possono causare guasti ai dispositivi, una riduzione della resa o una contaminazione irreversibile del sistema. Per garantire un'erogazione di gas stabile e priva di contaminazioni, ogni componente della rete di distribuzione del gas deve soddisfare gli standard di purezza ultraelevata (UHP).

Tra questi componenti, le valvole a sfera in acciaio inossidabile 316L a purezza ultraelevata svolgono un ruolo fondamentale nel controllo, nell’isolamento e nella regolazione dei gas di processo. Queste valvole sono progettate per mantenere l’integrità del gas, prevenire la generazione di particelle, ridurre al minimo lo spazio morto e resistere ad ambienti operativi aggressivi, garantendo al contempo affidabilità a lungo termine.

Questo articolo fornisce una panoramica tecnica completa delle valvole a sfera in acciaio inossidabile 316L UHP, compresa la selezione dei materiali, i principi di progettazione, il trattamento superficiale, i requisiti prestazionali, le applicazioni e le tendenze future nei sistemi critici di erogazione del gas.

produttore di regolatori di gas ad altissima purezza
produttore di regolatori di gas ad altissima purezza
2. Importanza della purezza del gas nei sistemi critici
I sistemi di erogazione del gas utilizzati negli stabilimenti di produzione di semiconduttori, nella produzione di LCD e nei processi di deposizione chimica da vapore (CVD) richiedono un controllo estremamente rigoroso dei livelli di contaminazione. Anche contaminanti a livelli dell’ordine di parti per miliardo (ppb) possono influire in modo significativo sui risultati di produzione.

I principali rischi di contaminazione includono:

Ingresso di umidità (H₂O)
Contaminazione da ossigeno (O₂)
Residui di idrocarburi
Distacco di particelle metalliche
Degassamento dalle superfici interne
Per eliminare questi rischi, ogni componente della linea del gas deve essere realizzato con materiali e secondo un design che riducano al minimo l’adsorbimento, la corrosione e la generazione di particelle. È qui che le valvole di grado UHP diventano essenziali.

3. Perché l’acciaio inossidabile 316L è lo standard del settore
3.1 Composizione del materiale
L’acciaio inossidabile 316L è ampiamente utilizzato nei sistemi ad altissima purezza grazie alla sua eccellente resistenza alla corrosione e al basso contenuto di carbonio. La sua composizione tipica include:

Cromo (Cr): 16–18%
Nichel (Ni): 10–14%
Molibdeno (Mo): 2–3%
Carbonio (C): ≤ 0,03%
La “L” in 316L sta per “low carbon” (basso tenore di carbonio), il che riduce significativamente la precipitazione di carburi durante la saldatura e migliora la resistenza alla corrosione.

3.2 Vantaggi principali
L’acciaio inossidabile 316L viene scelto per i sistemi di gas UHP per i seguenti motivi:

Eccellente resistenza ai cloruri e ai gas corrosivi
Basse caratteristiche di degassamento
Elevata resistenza meccanica a temperature elevate
Compatibilità con l’elettrolucidatura e la passivazione
Eccellente saldabilità per i sistemi di saldatura orbitale
Queste proprietà lo rendono ideale per le reti di distribuzione di gas ad elevata purezza, dove stabilità e pulizia sono fondamentali.

4. Cosa caratterizza una valvola a sfera per gas ad altissima purezza
Una valvola a sfera industriale standard non è adatta per applicazioni nel settore dei semiconduttori o che richiedono gas ad elevata purezza. Le valvole a sfera UHP sono progettate con rigorosi controlli di progettazione e produzione per soddisfare i requisiti di assenza di contaminazione.

4.1 Caratteristiche progettuali chiave
Le valvole a sfera in acciaio inossidabile 316L ad altissima purezza includono tipicamente:

Sfera completamente incapsulata o lavorata con precisione
Volume morto interno ridotto al minimo
Tenuta metallo su metallo o guarnizioni in polimero ad alte prestazioni (ad es. PCTFE, PFA)
Superfici interne elettrolucidate
Raccordi terminali con saldatura orbitale
Assemblaggio e confezionamento in camera bianca
4.2 Requisiti di finitura superficiale
La rugosità superficiale è un fattore critico nei sistemi di purezza dei gas. Le valvole UHP richiedono tipicamente:

Rugosità della superficie interna: Ra ≤ 0,13–0,25 µm
Finitura elettrolucidata per ridurre l’adesione delle particelle
Microstruttura liscia per impedire l’intrappolamento del gas
Una superficie più liscia riduce i siti di adsorbimento per umidità e contaminanti, garantendo la purezza stabile del flusso di gas.

5. Processo di produzione delle valvole a sfera UHP 316L
La produzione di valvole ad altissima purezza richiede un controllo rigoroso in ogni fase della produzione.

5.1 Selezione delle materie prime
Viene utilizzato esclusivamente acciaio inossidabile 316L certificato, proveniente da processi di fusione controllati (come la raffinazione VIM-VAR o ESR), per garantire:

Basso contenuto di inclusioni
Composizione chimica uniforme
Elevata integrità strutturale
5.2 Lavorazione di precisione
Viene impiegata una lavorazione CNC avanzata per ottenere:

Tolleranze dimensionali ristrette
Perfetta geometria sferica della sfera
Percorsi di flusso lisci e privi di spigoli vivi
5.3 Saldatura e assemblaggio
La saldatura orbitale è comunemente utilizzata per i raccordi terminali nei sistemi UHP. Questo processo garantisce:

Qualità ripetibile della saldatura
Zone termicamente alterate minime
Ridotto rischio di contaminazione
5.4 Elettrolucidatura e passivazione
L’elettrolucidatura rimuove le irregolarità superficiali microscopiche, migliorando:

Resistenza alla corrosione
Pulizia
Riduzione delle particelle
La passivazione potenzia ulteriormente lo strato di ossido di cromo, proteggendo la valvola dall’attacco chimico.

5.5 Assemblaggio in camera bianca
L’assemblaggio finale viene effettuato in camere bianche di classe ISO per prevenire la contaminazione. I componenti vengono:

Puliti con ultrasuoni
Essiccati sottovuoto
Imballati in confezioni pulite a doppia sigillatura
6. Requisiti prestazionali nei sistemi di erogazione del gas
Le valvole a sfera ad altissima purezza devono soddisfare rigorosi requisiti operativi.

6.1 Tenuta alle perdite
Tasso di perdita di elio tipicamente ≤ 1×10⁻⁹ mbar·L/s
Assenza di perdite esterne alla pressione di esercizio
6.2 Resistenza alla pressione e alla temperatura
Pressione di esercizio: fino a 1000 psi (varia a seconda del modello)
Intervallo di temperatura: da -20 °C a 200 °C (o superiore a seconda delle guarnizioni)
6.3 Durata di vita
Le valvole UHP sono progettate per garantire un’elevata durata in termini di cicli:

Tipicamente da 10.000 a 100.000 cicli a seconda dell’applicazione
Prestazioni di coppia stabili per tutta la durata di vita
6.4 Compatibilità chimica
Devono resistere a un’ampia gamma di gas, tra cui:

Azoto (N₂)
Argon (Ar)
Idrogeno (H₂)
Silano (SiH₄)
Ammoniaca (NH₃)
Gas corrosivi per incisione (HCl, Cl₂, NF₃)
7. Ruolo nei sistemi critici di erogazione dei gas
Le valvole a sfera in acciaio inossidabile UHP 316L sono componenti essenziali in:

7.1 Produzione di semiconduttori
Utilizzate in:

ALD (deposizione a strato atomico)
CVD (deposizione chimica da vapore)
Sistemi di incisione
Sistemi di pulizia dei wafer
Garantiscono un controllo stabile del flusso di gas e ambienti privi di contaminazioni.

7.2 Settori farmaceutico e biotecnologico
Nei sistemi di gas farmaceutici, queste valvole controllano:

Distribuzione di aria sterile
Gas di processo nella sintesi dei farmaci
Sistemi di erogazione di azoto puro
7.3 Industria solare e fotovoltaica
Utilizzate nella deposizione di film sottili e nella lavorazione del silicio, dove la purezza del gas influisce direttamente sull’efficienza.

7.4 Laboratori analitici e di ricerca
Garantiscono un controllo preciso del gas per:

Sistemi GC/MS
Camere a vuoto
Sistemi di calibrazione
8. Sfide progettuali e considerazioni ingegneristiche
Nonostante il loro design avanzato, le valvole a sfera UHP devono affrontare diverse sfide ingegneristiche:

8.1 Eliminazione degli spazi morti
Le zone morte possono intrappolare il gas e causare contaminazione. Gli ingegneri riducono al minimo questo fenomeno attraverso:

Geometria interna compatta
Lavorazione di precisione
Percorsi di flusso ottimizzati
8.2 Controllo della generazione di particelle
L’usura meccanica può generare particelle, pertanto i produttori puntano su:

Materiali a basso attrito
Interfacce di tenuta lisce
Coppia di azionamento controllata
8.3 Selezione dei materiali di tenuta
I materiali di tenuta devono garantire un equilibrio tra purezza e durata:

PCTFE: eccellente resistenza chimica
PFA: elevata purezza e flessibilità
Guarnizioni metalliche: applicazioni a temperature estremamente elevate
9. Confronto con le valvole a sfera industriali standard
Caratteristica Valvola a sfera standard Valvola a sfera UHP 316L
Materiale Acciaio inossidabile misto 316L di alta qualità
Finitura superficiale Ruvida (Ra > 1,0 µm) Elettrolucidata (Ra ≤ 0,25 µm)
Pulizia Grado industriale Grado semiconduttore
Tasso di perdita Moderato Ultra-basso (10⁻⁹ mbar·L/s)
Ambiente di assemblaggio Officina generica Camera bianca
Applicazione Acqua, olio, aria Gas ultrapuri
10. Migliori pratiche di manutenzione e funzionamento
Per mantenere le prestazioni nei sistemi di erogazione del gas:

Evitare la contaminazione durante l’installazione
Utilizzare procedure di saldatura orbitale adeguate
Ispezionare regolarmente per individuare eventuali perdite esterne
Evitare di serrare eccessivamente gli attuatori
Sostituire le guarnizioni in base al numero di cicli, non solo in caso di guasto
Una corretta gestione garantisce la stabilità a lungo termine del sistema e l’integrità della purezza.

11. Tendenze del settore e sviluppi futuri
Il futuro della tecnologia delle valvole UHP è guidato da:

11.1 Miniaturizzazione
Valvole più piccole con volume interno ridotto per nodi semiconduttori avanzati.

11.2 Standard di purezza più elevati
Man mano che i nodi dei chip si riducono al di sotto dei 3 nm, è necessario un controllo della contaminazione ancora più rigoroso a livello di ppb e ppt.

11.3 Integrazione di valvole intelligenti
Le tendenze emergenti includono:

Feedback digitale della posizione
Sensori per la manutenzione predittiva
Monitoraggio dei gas abilitato all’IoT
11.4 Materiali avanzati
Sono in corso ricerche su:

Varianti migliorate della lega 316L
Superfici interne con rivestimento ceramico
Sistemi di tenuta ibridi metallo-polimero
Regolatore di pressione vs valvola di sicurezza
Regolatore di pressione vs valvola di sicurezza
12. Conclusione
Le valvole a sfera in acciaio inossidabile 316L ad altissima purezza sono componenti indispensabili nei sistemi critici di erogazione dei gas, dove il controllo della contaminazione, la precisione e l’affidabilità sono essenziali. Le loro proprietà avanzate dei materiali, l’ingegneria di precisione e i processi di produzione puliti le rendono la colonna portante di settori quali la produzione di semiconduttori, l’industria farmaceutica e la ricerca avanzata.

Con la continua evoluzione della tecnologia, la domanda di standard di purezza ancora più elevati e di sistemi di valvole più intelligenti e affidabili continuerà a crescere. I produttori in grado di combinare l’innovazione nella scienza dei materiali con l’ingegneria di precisione rimarranno all’avanguardia in questo settore altamente specializzato.

In sintesi, le valvole a sfera in acciaio inossidabile 316L UHP non sono semplici dispositivi di controllo del flusso, ma elementi fondamentali per il funzionamento dei moderni ecosistemi di produzione high-tech.
