Sistemi di armadi per gas semiconduttori per l'erogazione di gas ad alta purezza: la guida definitiva

{{{sourceTextContent.subTitle}}}

Sistemi di armadi per gas semiconduttori per l'erogazione di gas ad alta purezza: la guida definitiva

{{{sourceTextContent.description}}}

Nel mondo della produzione di semiconduttori, la precisione non è solo un obiettivo, ma una necessità assoluta. Man mano che le geometrie dei chip si riducono a nodi nell’ordine dei nanometri a una cifra, la purezza dei gas di processo diventa fondamentale quanto la litografia stessa. È qui che i sistemi di armadi per gas per semiconduttori, destinati all’erogazione di gas ad alta purezza, svolgono un ruolo indispensabile. Questi armadi appositamente progettati garantiscono che i gas tossici, corrosivi, infiammabili e inerti vengano erogati alle apparecchiature di produzione senza contaminazioni, perdite o incidenti di sicurezza. Questa guida completa esplora ogni aspetto dei sistemi di armadi per gas, dai componenti principali alle tendenze future, aiutandovi a comprendere perché costituiscono la spina dorsale dei moderni stabilimenti di produzione.

Sistema integrato di erogazione di sostanze chimiche sfuse e soluzioni CDU automatiche per la gestione sicura dei fluidi chimici pericolosi
Sistema integrato di erogazione di sostanze chimiche sfuse e soluzioni CDU automatiche per la gestione sicura dei fluidi chimici pericolosi
1. Cosa sono i sistemi di armadi per gas per semiconduttori?

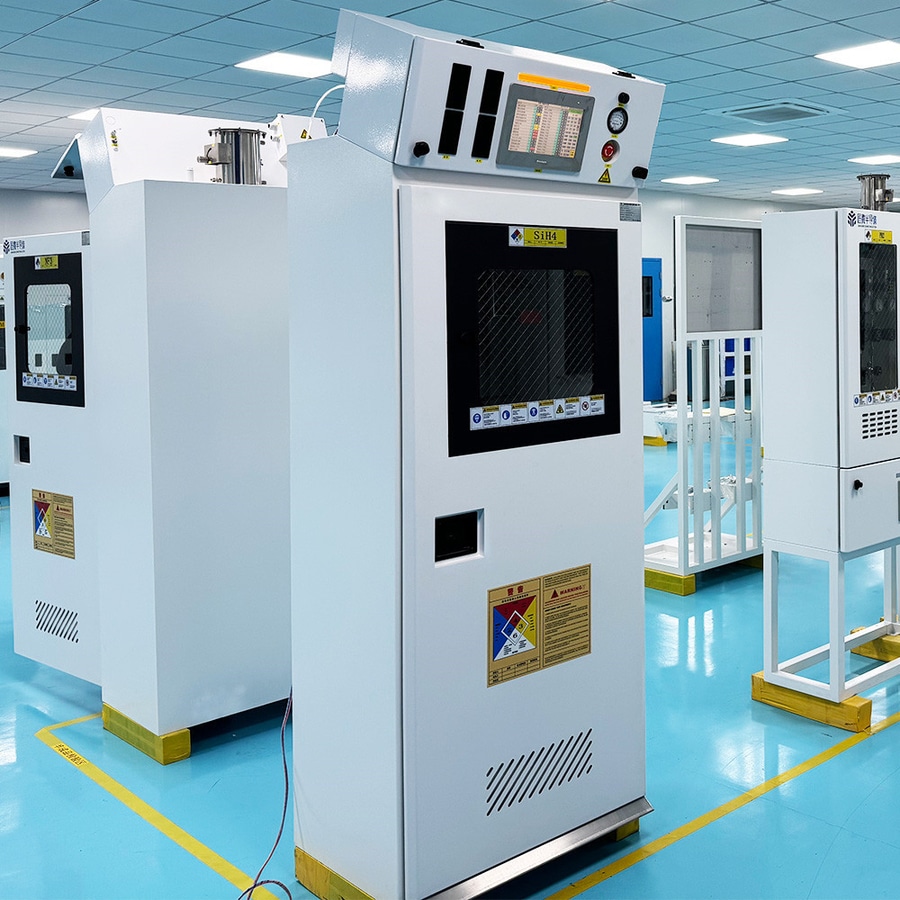

Un armadio per gas è un involucro ventilato e resistente al fuoco progettato per ospitare bombole di gas e i relativi componenti di erogazione. A differenza dei semplici rack di stoccaggio del gas, i sistemi di armadi per gas per semiconduttori destinati all’erogazione di gas ad alta purezza incorporano sistemi avanzati di controllo della pressione, meccanismi di spurgo, rilevamento delle perdite e valvole di intercettazione automatiche. La loro missione principale è duplice: proteggere la purezza del flusso di gas e garantire la sicurezza dell’operatore e della struttura.

In un tipico stabilimento di produzione di semiconduttori, gas quali il silano (SiH₄), il trifluoruro di azoto (NF₃), l’esafluoruro di tungsteno (WF₆) e l’arsina (AsH₃) vengono stoccati in bombole all’interno di questi armadi. L’armadio si collega a un “gas stick” o a un pannello di distribuzione del gas, che riduce ulteriormente la pressione e distribuisce il gas agli strumenti di processo quali incisori, reattori CVD o impiantatori ionici. Senza questi armadi, il rischio di contaminazione da particolato, di infiltrazione di umidità e di perdite catastrofiche renderebbe impossibile la produzione avanzata di semiconduttori.

2. Perché l’alta purezza è fondamentale nei gas per semiconduttori
I processi di produzione dei semiconduttori richiedono gas con livelli di impurità misurati in parti per miliardo (ppb) o addirittura in parti per trilione (ppt). Una singola molecola di umidità o ossigeno può distruggere il sottile strato di ossido di un wafer. Una particella metallica può causare un cortocircuito in un transistor. Ecco perché i sistemi di armadi per gas semiconduttori destinati all’erogazione di gas ad alta purezza sono progettati con superfici interne ultra-pulite, tipicamente in acciaio inossidabile 316L elettrolucidato, e componenti che riducono al minimo gli spazi morti in cui potrebbero accumularsi contaminanti.

Si consideri la deposizione chimica da vapore (CVD): se il gas precursore contiene umidità, può formare ossidi indesiderati, causando disomogeneità del film e guasti al dispositivo. Analogamente, nell’incisione al plasma, la contaminazione da ossigeno altera la velocità di incisione e la selettività. L’erogazione di gas ad alta purezza non è un lusso: è un fattore determinante per la resa. Gli armadi per gas raggiungono questo obiettivo fornendo cicli di spurgo continui (utilizzando azoto inerte) e mantenendo una pressione positiva in tutte le linee del gas, impedendo la diffusione inversa dell’aria ambiente.

3. Componenti principali di un sistema di armadi per gas ad alta purezza
Per comprenderne la complessità, analizziamo l’architettura tipica di un sistema di armadi per gas per semiconduttori destinato all’erogazione di gas ad alta purezza:

Vano bombole: ospita una o due bombole di gas (modelli con cambio automatico). Dotato di cinghie di fissaggio e bilance o sensori di livello a ultrasuoni.

Valvole pneumatiche: azionate da aria di servizio o azoto, consentono la chiusura remota e automatizzata.

Regolatori di pressione: a due o a uno stadio, realizzati con membrane in acciaio inossidabile per impedire la generazione di particelle.

Sistema di spurgo: cicli automatici di spurgo con N₂ per la sostituzione delle bombole e le prove di tenuta.

Rilevatori di perdite: sensori elettrochimici (per gas tossici), sensori a perline catalitiche (per gas infiammabili) o sensori a ultrasuoni.

Condotti di scarico: mantengono la pressione negativa all’interno dell’armadio (tipicamente a una velocità frontale di 100–150 ft/min) per catturare eventuali rilasci accidentali.

Pannello di controllo: interfaccia basata su PLC con allarmi, indicatori di pressione delle bombole e comunicazione con i sistemi di monitoraggio dei gas dell’impianto.

Integrazione con lo scrubber: per i gas altamente tossici, le cabine possono essere collegate a un sistema di abbattimento.

Ogni componente è selezionato in base alla compatibilità dei materiali. Ad esempio, per l’HCl o il Cl₂, i componenti nichelati o in Monel® resistono alla corrosione; per il silano, l’intero sistema è elettrolucidato per prevenire reazioni piroforiche.

4. Caratteristiche di sicurezza che definiscono le moderne cabine per gas
La sicurezza è il fattore progettuale più evidente. Un sistema robusto di armadietti per gas semiconduttori, destinato all’erogazione di gas ad alta purezza, incorpora livelli ridondanti di protezione:

Chiusura automatica della valvola: se viene rilevata una perdita superiore al 50% del livello IDLH (Immediately Dangerous to Life or Health, immediatamente pericoloso per la vita o la salute), l’armadietto chiude automaticamente la valvola della bombola e attiva lo scarico.

Qualifica sismica: particolarmente importante in regioni come Taiwan o il Giappone, gli armadi devono rimanere operativi dopo un terremoto.

Collegamenti agli sprinkler antincendio: all’interno dell’armadio sono installate teste sprinkler termosensibili per i gas infiammabili.

Tubazioni a doppio involucro: per gas estremamente pericolosi come la fosfina (PH₃), le tubazioni all’interno di un involucro esterno convogliano eventuali perdite verso lo scrubber.

Spurgo remoto e arresto di emergenza (ESD): gli operatori possono avviare l’arresto da una sala di controllo centrale.

Standard quali SEMI S2, NFPA 318 (per impianti di semiconduttori) e le linee guida CGA (Compressed Gas Association) regolano la progettazione e il collaudo di questi armadi. Produttori leader come Applied Energy Systems, Versum Materials (ora Merck) e Critical Systems Inc. certificano i propri armadi in base a queste norme.

5. Tipi di armadi per gas in base alla categoria di gas
Non tutti i gas sono uguali. Pertanto, i sistemi di armadi per gas per semiconduttori destinati all’erogazione di gas ad alta purezza sono disponibili in varianti specializzate:

A. Armadi per gas corrosivi
Per HCl, Cl₂, BCl₃, HBr. Caratteristiche: Tutte le parti a contatto con il gas sono in Hastelloy o rivestite in PTFE; anche il sistema di scarico è resistente alla corrosione.

B. Armadi per gas tossici
Per AsH₃, PH₃, GeH₄. Sono dotati di sensori doppi, portate di scarico più elevate e spesso si integrano con scrubber locali o sistemi di abbattimento al punto di utilizzo.

C. Armadi per gas infiammabili
Per H₂, SiH₄, CH₄. Dotati di dispositivi antincendio, componenti elettrici antideflagranti e sistema automatico di estinzione incendi.

D. Armadi per gas piroforici
Rientrano in questa categoria il silano e il diclorosilano. Richiedono il spurgo con azoto dell’intero vano bombole e un’attenta prevenzione di qualsiasi ingresso d’aria.

E. Armadi per gas inerti
Per N₂, Ar, He. Design più semplice ma richiedono comunque protezione della purezza; spesso utilizzati per i collegamenti di spurgo.

Molti stabilimenti moderni utilizzano armadi multicategoria con componenti universali, ma durante l’assegnazione dei gas viene applicata una rigorosa separazione.

6. Applicazione nei processi di produzione dei semiconduttori
Dove vengono impiegati esattamente i sistemi di armadi per gas per semiconduttori destinati all’erogazione di gas ad alta purezza? Ogni modulo principale della fabbricazione dei chip fa affidamento su di essi:

Diffusione e ossidazione: O₂, H₂, N₂ per i processi in forno. Gli armadi per gas garantiscono punti di rugiada inferiori a -80 °C.

Deposizione chimica da vapore (CVD): SiH₄, TEOS, NH₃, N₂O. In questa fase la contaminazione causa la formazione di crepe nel film.

Deposizione a strato atomico (ALD): i precursori come il TMA (trimetilalluminio) sono estremamente sensibili all’umidità; gli armadi per gas garantiscono un basso trasferimento di particelle.

Incisione: fluorocarburi (CF₄, C₄F₈), Cl₂, HBr. L’aspirazione dalla cabina previene danni da corrosione alle altre apparecchiature dello stabilimento.

Drogaggio (impiantazione ionica): arsina, fosfina, trifluoruro di boro. Questi gas ultra-tossici richiedono il massimo livello di sicurezza (spesso cabine di Tipo 3 con cambio automatico delle bombole).

Pulizia (pulizia al plasma in situ): NF₃ o F₂ utilizzati per pulire le camere CVD. Le cabine per l’NF₃ devono essere in grado di gestire portate elevate.

Senza queste cabine specializzate, ciascuno di questi processi comporterebbe rischi inaccettabili o perdite di rendimento.

7. Migliori pratiche per la manutenzione e il monitoraggio
Per mantenere un sistema di armadi per gas semiconduttori, destinato all’erogazione di gas ad alta purezza, operante al massimo delle prestazioni, i tecnici dell’impianto seguono protocolli rigorosi:

Controllo delle perdite di elio: da eseguire ad ogni sostituzione della bombola o trimestralmente. Utilizzando un rilevatore di perdite a spettrometro di massa, puntare a tassi di perdita <1×10⁻⁹ atm·cc/sec He.

Analisi delle particelle: campionare il flusso di gas con un contatore di particelle a liquido (per gas come il Cl₂) o un contatore di nuclei di condensazione (per gas inerti).

Revisione dei regolatori: i diaframmi si usurano dopo circa 2 anni o 50.000 cicli. Sostituirli in modo proattivo per evitare derive di pressione.

Calibrazione dei sensori: i rilevatori di gas vengono calibrati ogni 3-6 mesi utilizzando gas di calibrazione certificati.

Verifica dello spurgo: misurare l’ossigeno residuo o l’umidità dopo la sostituzione di una bombola; valori accettabili: O₂ <1 ppm, H₂O <1 ppm.

Gli armadi moderni si integrano con i sistemi di monitoraggio degli impianti (FMS) tramite segnali a 4-20 mA o EtherNet/IP. Gli operatori ricevono avvisi in tempo reale sui livelli delle bombole, sul rilevamento di perdite e sulle posizioni delle valvole. Gli algoritmi di manutenzione predittiva possono segnalare un regolatore difettoso in base ai modelli di calo di pressione.

8. Tendenze emergenti nella tecnologia degli armadi per gas
L’industria dei semiconduttori non smette mai di evolversi, e lo stesso vale per i sistemi di armadi per gas destinati all’erogazione di gas ad alta purezza. Le tendenze chiave che plasmeranno il prossimo decennio includono:

Industria 4.0 / IIoT: sensori wireless di livello delle bombole, configurazione remota e analisi basate su cloud per la gestione del parco bombole in più stabilimenti di produzione.

Materiali ad altissima purezza: passaggio dal 316L al 316L VAR (rifuso ad arco sotto vuoto) o addirittura a componenti rivestiti in zaffiro per ridurre il degassamento.

Progetti modulari e di tipo “toolbox”: armadi che consentono la rapida sostituzione delle barre di erogazione per diverse composizioni chimiche, riducendo i tempi di avviamento degli stabilimenti.

Armadi per gas ecologici: ventilatori di scarico a risparmio energetico con azionamenti a frequenza variabile (VFD) e integrazione con sistemi di abbattimento che distruggono i gas che contribuiscono al riscaldamento globale come l’NF₃.

Erogazione sub-ppb: con l’emergere dei nodi da 2 nm e 1 nm, gli armadi devono garantire <10 ppt di umidità e <100 ppt di metalli.

Alcuni fornitori offrono ora armadi per gas intelligenti con visione artificiale integrata per verificare i codici a barre delle bombole e i collegamenti delle valvole prima dell’avvio del flusso, riducendo ulteriormente l’errore umano.

9. Come scegliere il sistema di armadietti per gas più adatto
La scelta di un sistema di armadietti per gas per semiconduttori destinato all’erogazione di gas ad alta purezza richiede un’attenta valutazione dei seguenti aspetti:

Proprietà dei gas: identificare tossicità, infiammabilità, corrosività e piroforicità. Ciò determina se è necessaria la conformità alle norme SEMI S2, NFPA 55 o alle normative antincendio locali.

Requisiti di flusso: portata massima (slm) e pressione (psig). Per portate elevate, utilizzare regolatori e valvole con orifizi più grandi.

Strategia di commutazione: bombola singola per la ricerca e sviluppo; commutazione automatica per la produzione 24 ore su 24, 7 giorni su 7, al fine di evitare tempi di inattività.

Capacità di integrazione: supporta SECS/GEM o Modbus standard? Assicurarsi che sia compatibile con il sistema host del proprio stabilimento.

Assistenza del fornitore: verificare la presenza di reti di assistenza globali, specialmente se si dispone di più stabilimenti.

Tra i marchi leader in questo settore figurano ATMI (ora Entegris), Parker Hannifin, Fujikin, Ichor Systems e Stainless Design Concepts. Richiedete un protocollo FAT (Factory Acceptance Test) e insistete affinché le superfici interne siano lucidate (Ra < 15 µin).

10. Domande frequenti (FAQ)
D: Perché non posso semplicemente utilizzare un armadio per gas da laboratorio standard per i gas per semiconduttori?
R: Gli armadi per gas per semiconduttori presentano controlli di purezza molto più rigorosi (superfici interne elettrolucidate, test di tenuta all’elio fino a 1e⁻⁹), spurgo automatizzato e integrazione con il sistema di monitoraggio dei gas a livello di stabilimento. Gli armadi standard non dispongono di queste caratteristiche.

D: Con quale frequenza deve essere ricertificato un armadio per gas?
R: Annualmente per la sicurezza funzionale (valvole, sensori, ESD). I componenti relativi alla purezza, come i regolatori, vengono revisionati ogni 2 anni o in base al numero di cicli.

D: Un unico armadio può contenere sia silano che cloro?
R: Assolutamente no. La contaminazione incrociata potrebbe causare una reazione violenta o produrre sottoprodotti pericolosi. È necessario utilizzare armadi dedicati per ciascuna famiglia di gas o per ciascuna composizione chimica.

D: Qual è il costo tipico di un sistema di armadi per gas per semiconduttori?
R: Da 15.000 dollari per un semplice armadio per gas inerti a oltre 120.000 dollari per un armadio per gas tossici a doppia bombola, completamente automatizzato e dotato di interfaccia di abbattimento.

D: Questi armadi richiedono una classificazione elettrica speciale?
R: Per i gas infiammabili, i componenti elettrici devono essere classificati come Classe I, Divisione 2 (o Zona 2). Per i gas piroforici, spesso Divisione 1.

I 10 migliori produttori cinesi di valvole regolatrici di pressione per gas speciali
I 10 migliori produttori cinesi di valvole regolatrici di pressione per gas speciali
Conclusione
Man mano che i dispositivi a semiconduttori diventano più complessi, l’infrastruttura che li supporta deve raggiungere l’obiettivo di zero difetti. I sistemi di armadi per gas semiconduttori destinati all’erogazione di gas ad alta purezza non sono semplici contenitori di stoccaggio: sono apparecchiature di processo fondamentali che salvaguardano sia la resa del prodotto che la vita umana. Dalle sofisticate sequenze di spurgo ai sistemi di interblocco di sicurezza ridondanti, questi armadi rendono possibili le reazioni chimiche precise che definiscono l’era digitale.

Investire in armadi per gas di alta qualità, seguire rigorosi programmi di manutenzione e tenersi al passo con le tecnologie emergenti nell’ambito dell’IoT e della purezza garantirà che il vostro stabilimento operi ai massimi livelli di affidabilità e conformità. Sia che stiate progettando un nuovo impianto da 300 mm o aggiornando una linea esistente, non scendete mai a compromessi sull’integrità del vostro sistema di erogazione dei gas. Dopotutto, nel mondo dei nanometri, una singola molecola di gas fa tutta la differenza.
