Introduzione
Con la continua evoluzione dei settori della produzione di semiconduttori, della produzione farmaceutica, delle biotecnologie, dei processi chimici avanzati e della produzione di batterie al litio, la domanda di sistemi di erogazione di sostanze chimiche ultra-puliti non è mai stata così elevata. Ogni fase della produzione si basa sullo stoccaggio sicuro, sulla distribuzione precisa e sulla manipolazione priva di contaminazioni di sostanze chimiche ad alta purezza. Uno dei componenti più critici all’interno di questi sistemi è l’armadio per sostanze chimiche liquide (LCC).

Un armadio per sostanze chimiche liquide è molto più di un semplice contenitore di stoccaggio. Si tratta di un sistema di processo ingegnerizzato, progettato per contenere in sicurezza sostanze chimiche pericolose, garantendo al contempo una pressione stabile, un controllo accurato della portata, la prevenzione delle perdite e la compatibilità con i requisiti di processo di purezza ultraelevata (UHP). La scelta dell’armadio per sostanze chimiche liquide più adatto influisce direttamente sull’efficienza produttiva, sulla sicurezza degli operatori, sul tempo di funzionamento delle apparecchiature e sulla qualità del prodotto finale.

Questa guida illustra gli aspetti essenziali da considerare nella scelta degli armadi per sostanze chimiche liquide destinati ad applicazioni ad alta purezza ed evidenzia le caratteristiche progettuali chiave che distinguono i sistemi di alta gamma dagli armadi standard per lo stoccaggio di sostanze chimiche.

Che cos’è un armadio per sostanze chimiche liquide?
Un armadio per sostanze chimiche liquide è un sistema di gestione delle sostanze chimiche completamente chiuso, progettato per stoccare e erogare in modo sicuro le sostanze chimiche di processo alle apparecchiature di produzione. A differenza dei normali armadi di stoccaggio, i moderni armadi per sostanze chimiche liquide integrano numerose funzioni di controllo di processo, tra cui:

Stoccaggio delle sostanze chimiche
Regolazione della pressione
Controllo della portata
Rilevamento delle perdite
Chiusura automatica
Ventilazione
Sistemi di spurgo
Interblocchi di sicurezza
Monitoraggio del processo
Automazione PLC
Questi sistemi trasportano sostanze chimiche pericolose dai contenitori di origine agli strumenti di produzione, riducendo al minimo i rischi di contaminazione e proteggendo gli operatori dall’esposizione.

Gli armadi per sostanze chimiche liquide sono comunemente utilizzati per:

Produzione di wafer semiconduttori
Lucidatura chimico-meccanica (CMP)
Stazioni di processo a umido
Fotolitografia
Produzione di celle solari
Produzione farmaceutica
Laboratori chimici
Produzione di batterie
Istituti di ricerca
Perché le applicazioni ad alta purezza richiedono armadi per sostanze chimiche specializzati
I processi di produzione ad alta purezza operano secondo standard di controllo della contaminazione estremamente rigorosi. Anche particelle microscopiche, metalli disciolti, umidità o contaminanti presenti nell’aria possono causare malfunzionamenti del processo.

Ad esempio, la produzione di semiconduttori richiede spesso una purezza chimica superiore al 99,9999%. Qualsiasi contaminazione introdotta durante lo stoccaggio o l’erogazione delle sostanze chimiche può comportare:

Riduzione della resa dei wafer
Microchip difettosi
Corrosione delle apparecchiature
Parametri di processo instabili
Aumento dei costi di manutenzione
Richiami di prodotto
Gli armadi per sostanze chimiche liquide ad alta purezza sono progettati specificamente per eliminare queste fonti di contaminazione grazie a materiali ottimizzati, saldature di precisione, sistemi di filtrazione avanzati e una struttura compatibile con le camere bianche.

Fattori chiave nella scelta degli armadi per sostanze chimiche liquide
1. Compatibilità chimica
La prima considerazione riguarda la compatibilità chimica.

Diversi processi di produzione utilizzano sostanze chimiche aggressive quali:

Acido fluoridrico (HF)
Acido solforico (H₂SO₄)
Acido nitrico (HNO₃)
Acido cloridrico (HCl)
Idrossido di ammonio (NH₄OH)
Perossido di idrogeno (H₂O₂)
Alcool isopropilico (IPA)
Sostanze chimiche per fotoresist
I materiali dell’armadio devono resistere all’esposizione a lungo termine senza subire degrado.

I materiali di costruzione tipici includono:

Acciaio inossidabile 316L
PVDF
PTFE
PFA
Polipropilene (PP)
Polietilene ad alta densità (HDPE)
La scelta di materiali chimicamente compatibili previene la corrosione, la generazione di particelle e la contaminazione chimica.

2. Componenti a contatto con il fluido ad elevata purezza
Solo componenti a contatto con il fluido di altissima purezza devono entrare in contatto con le sostanze chimiche di processo.

I componenti critici a contatto con il fluido includono:

Tubazioni
Valvole
Pompe
Regolatori di pressione
Filtri
Sensori
Misuratori di portata
Raccordi
I sistemi di alta qualità utilizzano:

Acciaio inossidabile elettrolucidato
Tubi in PFA
Diaframmi in PTFE
Giunti saldati orbitalmente
Percorsi di flusso privi di zone morte
Queste caratteristiche progettuali riducono significativamente la generazione di particelle e l’accumulo di residui chimici.

3. Sistemi avanzati di rilevamento delle perdite
Le perdite di sostanze chimiche comportano gravi rischi per la sicurezza.

Un armadio per sostanze chimiche liquide di alta qualità dovrebbe includere diverse tecnologie di rilevamento delle perdite, tra cui:

Sensori di perdita di sostanze chimiche
Vassoi di raccolta per fuoriuscite di liquidi
Rilevatori di vapori
Monitoraggio della pressione
Spegnimento automatico di emergenza
Sistemi di allarme
Il rilevamento integrato delle perdite consente l’isolamento immediato delle sostanze chimiche prima che si verifichino condizioni pericolose.

4. Progettazione della ventilazione
Una ventilazione adeguata rimuove i vapori pericolosi dall’interno dell’armadio.

Gli armadi ben progettati incorporano:

Ventilazione a pressione negativa
Collegamenti ai condotti di scarico
Monitoraggio del flusso d’aria
Interblocchi di ventilazione
Materiali dei condotti resistenti alla corrosione
Una ventilazione efficiente migliora la sicurezza dei lavoratori, prevenendo al contempo l’accumulo di vapori chimici.

5. Sistemi di spurgo automatico
Molte sostanze chimiche reagiscono violentemente con l’umidità o l’ossigeno.

I sistemi di spurgo con azoto contribuiscono a:

Rimuovere l’ossigeno
Eliminare l’umidità
Prevenire l’ossidazione
Ridurre la contaminazione
Aumentare la stabilità delle sostanze chimiche
I cicli di spurgo automatico sono particolarmente importanti durante la sostituzione dei contenitori di sostanze chimiche.

6. Controllo di precisione della portata
L’erogazione costante delle sostanze chimiche migliora la ripetibilità del processo produttivo.

I moderni armadi per sostanze chimiche liquide integrano:

Regolatori di portata massica
Pompe di precisione
Sensori di pressione
Sensori di portata
Algoritmi di controllo PID
Queste tecnologie mantengono portate stabili indipendentemente dalle fluttuazioni della domanda di processo.

7. Automazione basata su PLC
L’automazione migliora significativamente la produttività.

Gli armadi per sostanze chimiche liquide odierni sono comunemente dotati di sistemi di controllo basati su PLC con:

Interfaccia uomo-macchina (HMI) touchscreen
Gestione delle ricette
Commutazione automatica
Monitoraggio remoto
Registrazione degli allarmi
Registrazione dei dati
Comunicazione Ethernet
Integrazione con l’Industria 4.0
L’automazione riduce al minimo l’errore umano migliorando al contempo l’uniformità del processo.

8. Sistemi di interblocco di sicurezza
Le applicazioni ad alta purezza comportano spesso l’uso di acidi, solventi e ossidanti pericolosi.

Tra gli interblocchi di sicurezza essenziali figurano:

Interblocchi delle porte
Pulsanti di arresto di emergenza
Allarmi di livello basso dei prodotti chimici
Arresto in caso di alta pressione
Arresto in caso di perdite
Rilevamento incendi
Monitoraggio dei gas di scarico
Protezione tramite messa a terra
Questi sistemi garantiscono l’interruzione immediata dell’erogazione delle sostanze chimiche ogni volta che si verificano condizioni anomale.

Compatibilità con le camere bianche
Gli armadi per sostanze chimiche liquide utilizzati nelle camere bianche per semiconduttori devono soddisfare rigorosi standard di pulizia.

Tra le caratteristiche importanti per le camere bianche figurano:

Superfici interne lisce
Saldature prive di particelle
Materiali a bassa generazione di particelle
Design di facile pulizia
Spazio morto minimo
Cassa in acciaio inossidabile
Superfici elettrolucidate
Questi elementi di progettazione contribuiscono a mantenere ambienti di camera bianca conformi alla Classe ISO.

Armadi per una sola sostanza chimica vs armadi multi-sostanza
I produttori scelgono in genere tra configurazioni di armadi per una sola sostanza chimica e armadi multi-sostanza.

Armadi per una sola sostanza chimica
I vantaggi includono:

Manutenzione più semplice
Minore rischio di contaminazione
Convalida più agevole
Costi di installazione inferiori
Ideali per linee di produzione dedicate.

Armadi per sostanze chimiche multiple
I vantaggi includono:

Risparmio di spazio
Gestione centralizzata
Costi di gestione ridotti
Integrazione flessibile dei processi
Questi sistemi sono preferiti nei grandi stabilimenti di produzione di semiconduttori in cui sono richieste più sostanze chimiche contemporaneamente.

Monitoraggio e diagnostica intelligente
La moderna produzione nell’ambito dell’Industria 4.0 richiede visibilità in tempo reale sui processi.

Le cabine avanzate per sostanze chimiche liquide supportano:

Diagnostica remota
Manutenzione predittiva
Connettività cloud
Registrazione dei dati
Analisi del consumo di sostanze chimiche
Cronologia degli allarmi
Analisi delle tendenze
Integrazione SCADA
Il monitoraggio in tempo reale riduce i tempi di inattività migliorando al contempo l’efficacia complessiva delle attrezzature (OEE).

Conformità agli standard internazionali
Nella scelta di un fornitore, verificare la conformità agli standard internazionali riconosciuti.

Le certificazioni più comuni includono:

Certificazione CE
Gestione della qualità ISO 9001
Standard SEMI
Requisiti NFPA
Linee guida di sicurezza OSHA
Conformità alla direttiva RoHS
Queste certificazioni attestano la qualità del prodotto, la sicurezza e l’uniformità di produzione.

Applicazioni tipiche
Gli armadi per sostanze chimiche liquide ad alta purezza trovano impiego in numerosi settori industriali.

Produzione di semiconduttori
Utilizzati per:

Banchi umidi
Apparecchiature CMP
Fotolitografia
Incisione
Sistemi di pulizia
Produzione farmaceutica
Le applicazioni includono:

Dosaggio di sostanze chimiche
Erogazione di reagenti di processo
Automazione di laboratorio
Industria chimica
Adatti per:

Produzione di sostanze chimiche speciali
Lavorazione di sostanze chimiche fini
Laboratori analitici
Produzione di pannelli solari
Supportano:

Pulizia dei wafer di silicio
Trattamento delle superfici
Incisione chimica
Produzione di batterie al litio
Garantiscono la manipolazione sicura di:

Elettroliti
Solventi
Sostanze chimiche di processo
Vantaggi degli armadi personalizzati per sostanze chimiche liquide
Ogni impianto di produzione presenta requisiti di processo specifici.

Gli armadi personalizzati per sostanze chimiche liquide possono essere progettati in base a:

Tipo di sostanza chimica
Portata
Intervallo di pressione
Numero di linee chimiche
Livello di automazione
Configurazione dell’impianto
Classificazione della camera bianca
Norme di sicurezza
La personalizzazione garantisce prestazioni ottimali massimizzando al contempo l’efficienza produttiva.

Considerazioni sulla manutenzione
La manutenzione preventiva di routine contribuisce a mantenere l’affidabilità del sistema.

La manutenzione raccomandata include:

Calibrazione dei sensori di perdita
Ispezione delle valvole
Sostituzione dei filtri
Prove di pressione
Ispezione dei tubi
Manutenzione delle pompe
Aggiornamenti del software PLC
Verifica della ventilazione
La manutenzione programmata riduce i tempi di inattività imprevisti e prolunga la durata delle apparecchiature.

Scelta del fornitore giusto
La scelta del produttore giusto è importante tanto quanto la selezione delle apparecchiature giuste.

Un fornitore esperto dovrebbe offrire:

Consulenza ingegneristica
Capacità di progettazione personalizzata
Competenza nella produzione di prodotti ad alta purezza
Prove di accettazione in fabbrica (FAT)
Prove di accettazione in loco (SAT)
Assistenza tecnica globale
Disponibilità di pezzi di ricambio
Documentazione completa
Cercate fornitori con comprovata esperienza nei settori dei semiconduttori, farmaceutico e nelle applicazioni di gestione di sostanze chimiche ad alta purezza.

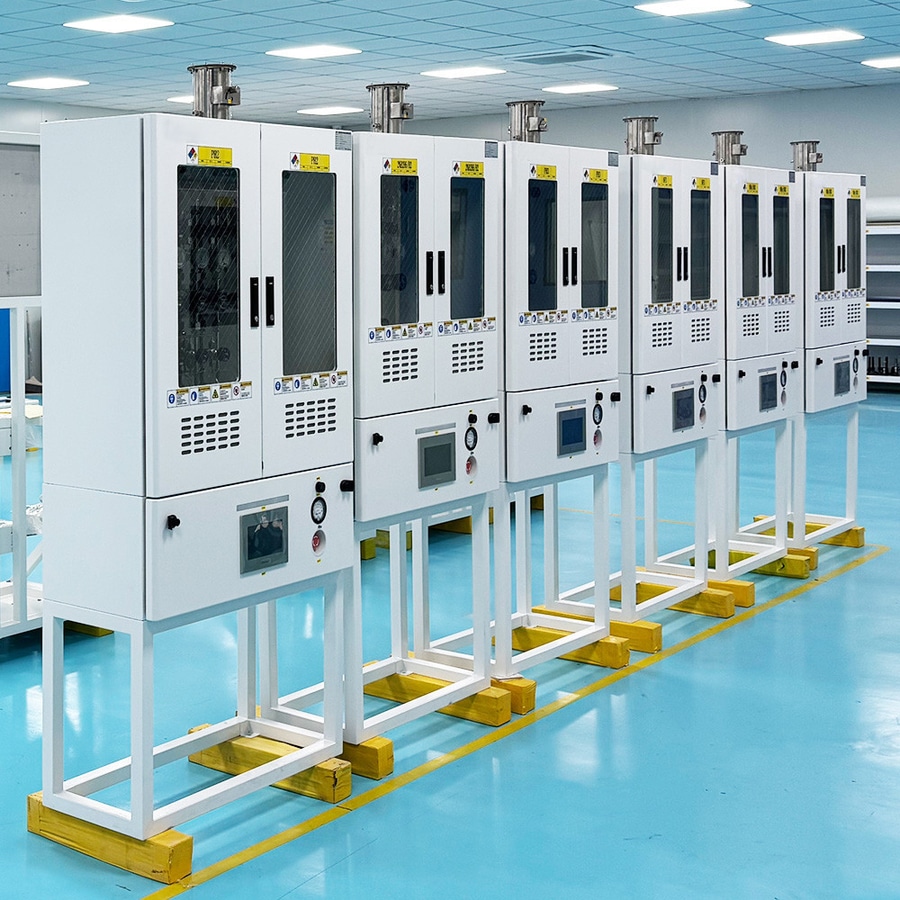

Pannello di distribuzione dell’azoto per armadio gas singolo e scatola di distribuzione delle valvole
Pannello di distribuzione dell’azoto per armadio gas singolo e scatola di distribuzione delle valvole
Conclusione
Gli armadi per sostanze chimiche liquide svolgono un ruolo fondamentale nel garantire l’erogazione sicura, affidabile e priva di contaminazioni delle sostanze chimiche di processo in ambienti di produzione ad alta purezza. Dalla compatibilità dei materiali e dal rilevamento delle perdite all’automazione tramite PLC e alla struttura adatta alle camere bianche, ogni elemento progettuale contribuisce a migliorare la sicurezza, la stabilità del processo e la qualità del prodotto.

Man mano che le tecnologie di produzione diventano sempre più sofisticate, investire in un armadio per sostanze chimiche liquide ad alte prestazioni non è più semplicemente un requisito di sicurezza, ma una decisione strategica che migliora l’efficienza operativa, riduce al minimo i rischi di contaminazione, abbassa i costi di manutenzione e garantisce l’affidabilità della produzione a lungo termine. Collaborando con un produttore esperto in grado di fornire soluzioni personalizzate per l’erogazione di sostanze chimiche ad alta purezza, le aziende possono soddisfare con sicurezza gli standard esigenti delle moderne applicazioni nei settori dei semiconduttori, farmaceutico, biotecnologico e industriale avanzato, preparandosi al contempo alla crescita futura e all’evoluzione dei requisiti di processo.

Per ulteriori informazioni sulla scelta delle armadiette per prodotti chimici liquidi più adatte alle applicazioni ad alta purezza, visitate il sito di Jewellok all’indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
