Tecnologie e tendenze relative agli scrubber per il trattamento dei gas di scarico chimici nella produzione di semiconduttori

{{{sourceTextContent.subTitle}}}

Tecnologie e tendenze relative agli scrubber per il trattamento dei gas di scarico chimici nella produzione di semiconduttori

{{{sourceTextContent.description}}}

L'industria dei semiconduttori è il pilastro dell'economia digitale moderna e sta alla base di tutto, dagli smartphone ai computer, dai sistemi automobilistici avanzati all'intelligenza artificiale. La produzione di questi microchip complessi, tuttavia, è un processo che richiede un uso intensivo di sostanze chimiche. Dall’incisione e dalla deposizione alla pulizia e al drogaggio, la produzione di semiconduttori si avvale di una vasta gamma di gas tossici, corrosivi e pericolosi per l’ambiente. Tra questi figurano i perfluorocarburi (PFC), che sono potenti gas serra; il silano (SiH₄), che è piroforico; e vari gas acidi e composti organici volatili.

Con l’impennata della domanda globale di semiconduttori e l’inasprimento delle normative ambientali, la gestione efficace dei gas di scarico provenienti dagli strumenti di produzione non è più solo un requisito di sicurezza, ma una componente fondamentale per operazioni sostenibili e conformi alle normative. Al centro di questo sforzo si trova il sistema di trattamento chimico dei gas di scarico, che utilizza prevalentemente la tecnologia degli scrubber. Questo articolo approfondisce i principi tecnici, le tecnologie prevalenti e le tendenze emergenti che stanno plasmando il futuro degli scrubber nell’industria dei semiconduttori.

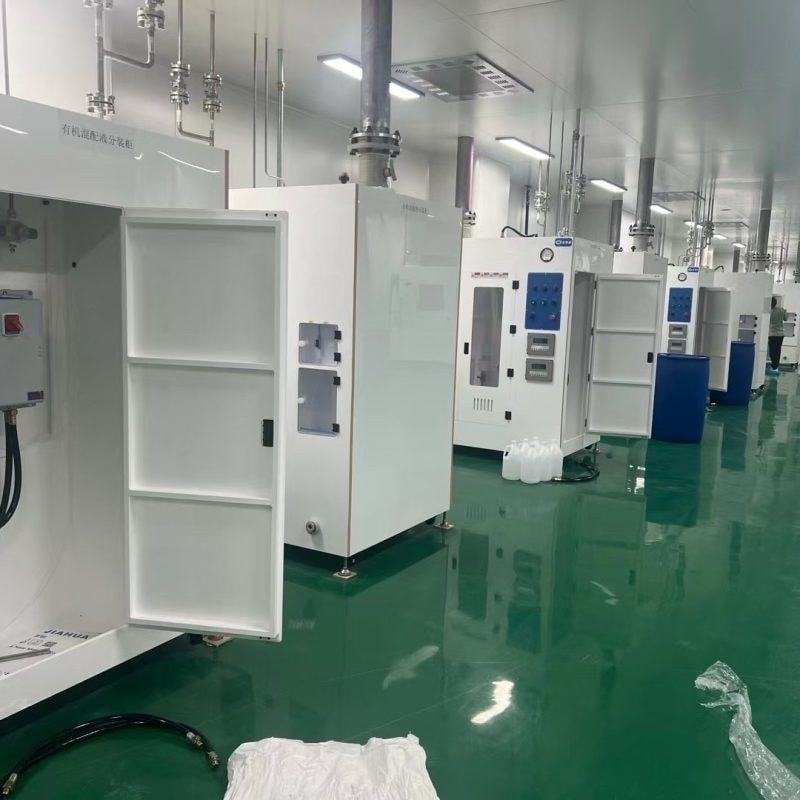

modulo di erogazione chimica (CDM) e sistema di erogazione chimica (CDS)
modulo di erogazione chimica (CDM) e sistema di erogazione chimica (CDS)
La sfida: un complesso cocktail chimico

Prima di esaminare le soluzioni, è essenziale comprendere la sfida. Il flusso di gas di scarico proveniente da uno stabilimento di produzione di semiconduttori è incredibilmente complesso. Può essere suddiviso, in linea di massima, in diverse tipologie:

Gas tossici e piroforici: gas come l’arsina (AsH₃), la fosfina (PH₃) e il silano (SiH₄) sono altamente tossici o possono incendiarsi spontaneamente a contatto con l’aria.

Gas corrosivi: il cloruro di idrogeno (HCl), il cloro (Cl₂) e l’ammoniaca (NH₃) possono danneggiare gravemente le apparecchiature e comportare rischi immediati per la salute.

Gas che contribuiscono al riscaldamento globale (PFC): composti come CF₄, C₂F₆ e NF₃ sono ampiamente utilizzati per l’incisione al plasma e la pulizia delle camere. Sono estremamente stabili e hanno un potenziale di riscaldamento globale (GWP) migliaia di volte superiore a quello della CO₂.

Composti organici volatili (COV): l’alcol isopropilico (IPA) e altri solventi vengono utilizzati nei processi di pulizia e litografia.

Particolato: i sottoprodotti dei processi di deposizione chimica da vapore (CVD) possono formare polveri fini (ad es. SiO₂) che intasano tubazioni e sistemi di trattamento.

Uno scrubber efficace deve gestire questa miscela eterogenea, garantendo che l’aria scaricata nell’ambiente soddisfi o superi tutti gli standard di sicurezza e di emissione locali, nazionali e internazionali.

Tecnologie principali degli scrubber: una difesa a più livelli

Gli stabilimenti di produzione di semiconduttori impiegano una combinazione di tecnologie di trattamento chimico dei gas di scarico, spesso integrate in un’unica unità di scrubber, per affrontare l’intera gamma di inquinanti. Le tipologie principali includono scrubber a umido, scrubber a secco e sistemi termici/di combustione, che vengono spesso utilizzati in configurazioni ibride.

1. Scrubber a umido

Lo scrubbing a umido è la tecnologia più comune e consolidata per il trattamento dei gas idrosolubili e reattivi. Il principio è semplice: il flusso di gas contaminato viene portato a stretto contatto con un liquido di lavaggio, in genere acqua o una soluzione chimica, che assorbe o reagisce con gli inquinanti.

Meccanismo: il cuore di uno scrubber a umido è costituito da un letto impaccato, una serie di ugelli di spruzzatura o una sezione a venturi. In uno scrubber a letto impaccato, il gas fluisce verso l’alto attraverso un letto di materiale plastico o ceramico, mentre il liquido di lavaggio scorre verso il basso. Ciò massimizza la superficie di contatto. Gli inquinanti vengono trasferiti dalla fase gassosa a quella liquida. Per i gas acidi come l’HCl e l’HF, si utilizza acqua o una soluzione caustica (ad es. NaOH) per la neutralizzazione. Per i gas alcalini come l’NH₃, si impiega una soluzione acida (ad es. H₂SO₄).

Vantaggi: altamente efficace per i gas solubili e reattivi, costi di esercizio relativamente bassi e in grado di trattare grandi volumi di gas e particolato (in una certa misura).

Limiti: inefficace per i gas insolubili come i PFC e molti COV. Producono un effluente liquido (acque reflue) che richiede un ulteriore trattamento prima dello smaltimento. Possono presentare problemi di visibilità del pennacchio (vapore) in condizioni climatiche fredde.

2. Scrubber a secco (basati sull’adsorbimento)

Gli scrubber a secco utilizzano mezzi solidi per rimuovere i contaminanti dal flusso gassoso tramite adsorbimento o reazione chimica. Sono tipicamente utilizzati come “rifinitori” per gas a bassa concentrazione e alta tossicità o per applicazioni in cui lo scrubbing a umido non è praticabile.

Meccanismo: Il gas di scarico viene fatto passare attraverso un recipiente o un contenitore riempito con un mezzo adsorbente specializzato. I mezzi più comuni includono il carbone attivo (per i COV e alcuni idruri), i carboni impregnati chimicamente (per una rimozione potenziata di gas specifici come NH₃ o HCl) e le miscele di ossidi metallici (per gas idruri come l’arsina e la fosfina). Il materiale adsorbente intrappola fisicamente o converte chimicamente il gas tossico in un sale solido non volatile, che rimane intrappolato all’interno del materiale stesso.

Vantaggi: assenza di effluenti liquidi, efficienze di rimozione molto elevate per i gas bersaglio (spesso >99,9999%), bassi costi di investimento per applicazioni nel punto di utilizzo e funzionamento semplice.

Limiti: il materiale filtrante ha una capacità limitata e deve essere sostituito regolarmente, il che comporta costi ricorrenti per i materiali di consumo e lo smaltimento di rifiuti pericolosi. Non adatto a flussi di gas ad alta concentrazione o a grandi volumi a causa del rapido esaurimento del materiale filtrante. Inefficace per i PFC.

3. Scrubber termici e al plasma

Per gli inquinanti più difficili da trattare — i potenti gas serra (PFC) e i gas piroforici — è necessaria energia termica per rompere i forti legami chimici. Questi sistemi sono spesso denominati scrubber a combustione umida o scrubber al plasma.

Scrubber a combustione / a combustione umida: in questo sistema, il gas di scarico viene miscelato con una fonte di combustibile (come il gas naturale) e aria/ossigeno e bruciato in una camera controllata a temperature superiori a 800-1000 °C. L’elevato calore scompone i PFC in composti più semplici come HF, CO₂ e H₂O. I gas di scarico caldi vengono quindi rapidamente raffreddati e fatti passare attraverso uno scrubber a umido a valle per rimuovere i sottoprodotti acidi (principalmente HF).

Vantaggi: distrugge efficacemente i PFC e i gas piroforici. La sezione dello scrubber a umido gestisce i composti solubili appena formati.

Limiti: elevato consumo energetico, elevati costi di investimento, potenziale formazione di NOx (NOx termici) e necessità di un’attenta gestione della sicurezza del processo di combustione.

Scrubber al plasma: un’alternativa alla combustione termica che utilizza la tecnologia al plasma. Una scarica elettrica ad alta tensione viene impiegata per creare un campo di plasma, generando specie altamente reattive (ioni, radicali) che degradano i PFC a temperature inferiori rispetto alla combustione. Ciò può risultare più efficiente dal punto di vista energetico per determinate applicazioni. Anche in questo caso i sottoprodotti vengono depurati in una sezione a umido.

Tendenze che plasmano il futuro del trattamento dei gas di scarico

L’industria dei semiconduttori è in costante evoluzione, guidata dalla Legge di Moore e dalla domanda di chip più potenti ed efficienti dal punto di vista energetico. Questa evoluzione ha un impatto diretto sulle tecnologie di trattamento dei gas di scarico, dando origine a diverse tendenze chiave.

Tendenza 1: La spinta verso la sostenibilità e l’obiettivo “Net Zero”

La sostenibilità è senza dubbio la forza più potente che sta plasmando il settore. L’attenzione si sta spostando dalla mera conformità normativa verso una gestione ambientale olistica. Ciò si manifesta in diversi modi:

Abbattimento dei PFC ed elettrificazione: Con l’impegno del settore a ridurre le emissioni di gas serra, l’efficienza nella distruzione dei PFC è fondamentale. Ciò sta favorendo l’adozione di sistemi di combustione e al plasma ad alta efficienza. Inoltre, si sta assistendo a una spinta verso l’abbattimento elettrificato (ad esempio, plasma avanzato, riscaldatori elettrici) per ridurre l’impronta di carbonio associata alla combustione del gas naturale.

Conservazione dell’acqua: gli scrubber a umido tradizionali sono grandi consumatori di acqua. Per far fronte alla scarsità idrica, i produttori stanno sviluppando sistemi di ricircolo dell’acqua a circuito chiuso per gli scrubber. Questi sistemi trattano e riciclano l’acqua di lavaggio in loco, riducendo drasticamente il prelievo di acqua dolce e lo scarico delle acque reflue.

Valorizzazione dei sottoprodotti: Anziché limitarsi al semplice trattamento dei rifiuti, cresce l’interesse per il recupero di materiali preziosi dal flusso dei gas di scarico. Ad esempio, sono in corso ricerche sul recupero del fluoro dagli effluenti degli scrubber a HF o sulla cattura di gas speciali non reagiti per il loro riutilizzo. Sebbene sia ancora agli albori, questo approccio basato sull’economia circolare rappresenta l’obiettivo finale del trattamento dei rifiuti.

Tendenza 2: Abbattimento al punto di utilizzo (POU) vs. Abbattimento centralizzato

Il dibattito tra l’abbattimento al punto di utilizzo (POU) e quello centralizzato continua a evolversi.

Abbandonamento in loco (POU): uno scrubber dedicato è collegato direttamente a un singolo strumento di processo. Ciò offre il massimo livello di sicurezza e controllo, poiché il gas pericoloso viene trattato immediatamente alla fonte, impedendogli di percorrere lunghi condotti dello stabilimento. Consente inoltre l’ottimizzazione del trattamento specifico per il processo. È in forte crescita la tendenza verso scrubber POU più piccoli, più efficienti e modulari.

Abbattimento centralizzato: un grande scrubber centrale gestisce i gas di scarico combinati provenienti da più strumenti. Questa soluzione può risultare più conveniente in termini di spesa in conto capitale e ingombro per la manutenzione. Tuttavia, richiede un sistema di condutture robusto e a tenuta stagna, e la miscelazione di sostanze chimiche incompatibili (ad esempio, silano e cloro) nello stesso condotto comporta un rischio significativo per la sicurezza.

La tendenza attuale è quella di un approccio ibrido. I gas altamente tossici o piroforici vengono quasi sempre trattati a livello di POU. I gas solubili meno pericolosi possono essere convogliati verso uno scrubber a umido centrale, mentre i gas di scarico generali del fab vengono trattati da un grande ossidatore termico centrale.

Tendenza 3: Scrubber intelligenti e Industria 4.0

Il fab moderno è una “fabbrica intelligente” e gli scrubber stanno diventando parte integrante di questo ecosistema connesso.

Monitoraggio e controllo in tempo reale: vengono integrati sensori avanzati (ad es. FTIR, spettrometri di massa) per monitorare in tempo reale la composizione dei gas in entrata e in uscita. Questi dati consentono al sistema di controllo dello scrubber di regolare dinamicamente parametri quali le portate delle sostanze chimiche, la portata d’acqua o la temperatura di combustione, al fine di ottimizzare le prestazioni e ridurre al minimo il consumo di risorse.

Manutenzione predittiva: analizzando i dati relativi a cadute di pressione, vibrazioni, temperatura e tempi di ciclo dei componenti, gli algoritmi di apprendimento automatico possono prevedere quando un componente (come una pompa, una valvola o un letto filtrante) rischia di guastarsi. Ciò consente una manutenzione proattiva, riducendo i tempi di fermo non pianificati e prolungando la durata delle apparecchiature.

Gemelli digitali: un gemello digitale — una replica virtuale dello scrubber fisico — può essere utilizzato per simulare le prestazioni in diverse condizioni, ottimizzare i progetti e formare gli operatori in un ambiente privo di rischi.

Tendenza 4: Innovazione nei materiali e mezzi filtranti avanzati

Man mano che le sostanze chimiche di processo diventano più aggressive ed esotiche, i materiali utilizzati per la costruzione degli scrubber devono evolversi. Leghe resistenti alle alte temperature, ceramiche avanzate e polimeri resistenti alla corrosione (come il PVDF e il PTFE) stanno diventando sempre più comuni, specialmente per i componenti esposti al plasma o a effluenti ad alta temperatura. Negli scrubber a secco, si registra un impegno costante nello sviluppo di nuovi supporti con maggiore capacità, migliore selettività e in grado di trattare le nuove sostanze chimiche emergenti utilizzate nei nodi avanzati.

I 10 migliori fornitori e aziende di regolatori di pressione per gas ad altissima purezza in Thailandia
I 10 migliori fornitori e aziende di regolatori di pressione per gas ad altissima purezza in Thailandia
Conclusione

Lo scrubber per gas di scarico chimici si è evoluto da un semplice dispositivo di sicurezza a un sistema sofisticato, intelligente e fondamentale all’interno degli impianti di produzione di semiconduttori. Si erge come una sentinella silenziosa, proteggendo sia la forza lavoro che l’ambiente da un flusso chimico complesso e pericoloso. Le tendenze che ne guidano l’evoluzione — sostenibilità, produzione intelligente e il ritmo inarrestabile dell’innovazione nel settore dei chip — sono evidenti. Il futuro della tecnologia degli scrubber risiede in sistemi che non solo siano più efficienti nella depurazione, ma che siano anche attenti alle risorse, alimentati elettricamente, basati sui dati e in grado di operare senza soluzione di continuità all’interno degli stabilimenti altamente automatizzati di domani. Man mano che la tecnologia dei semiconduttori continua a spingere i limiti della fisica, le tecnologie progettate per ripulire ciò che ne deriva saranno spinte ad evolversi di pari passo, garantendo che il progresso non comporti un costo ambientale inaccettabile.
