Modulo di erogazione di sostanze chimiche per la gestione di acidi e solventi nella produzione di chip

{{{sourceTextContent.subTitle}}}

Modulo di erogazione di sostanze chimiche per la gestione di acidi e solventi nella produzione di chip

{{{sourceTextContent.description}}}

L'industria dei semiconduttori si basa su estrema precisione, ambienti ultra-puliti e processi chimici altamente controllati per produrre circuiti integrati con caratteristiche su scala nanometrica. Tra i sottosistemi critici a supporto della fabbricazione dei semiconduttori, il modulo di erogazione chimica (CDM) svolge un ruolo fondamentale nel garantire il trasporto sicuro, accurato e privo di contaminazioni di acidi e solventi utilizzati durante l'intero processo di lavorazione dei wafer. Man mano che la produzione di chip continua a evolversi verso nodi sempre più piccoli e una maggiore complessità, i requisiti prestazionali per i sistemi di erogazione delle sostanze chimiche sono diventati sempre più rigorosi. Questo articolo esplora i principi di progettazione, i componenti chiave, le sfide operative e i progressi tecnologici associati ai moduli di erogazione delle sostanze chimiche per la gestione di acidi e solventi nella produzione di chip.

regolatore di pressione pneumatico per elio ad alta purezza
regolatore di pressione pneumatico per elio ad alta purezza
1. Il ruolo dell’erogazione delle sostanze chimiche nella produzione di semiconduttori
Negli impianti di produzione di semiconduttori (fab), viene utilizzata un’ampia gamma di sostanze chimiche — tra cui acidi forti (come l’acido solforico, l’acido fluoridrico e l’acido nitrico) e solventi organici (come l’alcol isopropilico, l’acetone e gli sviluppatori per fotoresist)—vengono utilizzate per i processi di pulizia, incisione, decapaggio e preparazione delle superfici. Queste sostanze chimiche devono essere erogate agli strumenti di processo con:

Elevata purezza (spesso a livelli di parti per miliardo)
Portate e pressioni precise
Generazione minima di particelle
Contaminazione incrociata pari a zero

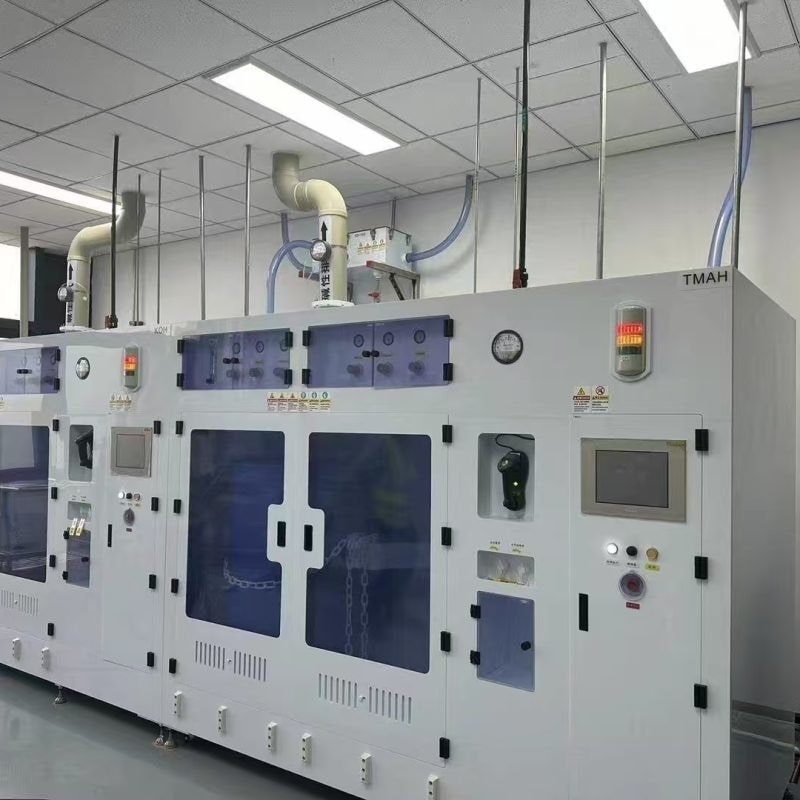

Il modulo di erogazione delle sostanze chimiche (CDM) funge da interfaccia tra lo stoccaggio delle sostanze chimiche sfuse e le apparecchiature del punto di utilizzo (POU), garantendo che le sostanze chimiche siano trattate, filtrate ed erogate in modo controllato.

2. Funzioni principali di un modulo di erogazione delle sostanze chimiche
Un CDM ben progettato svolge diverse funzioni fondamentali:

2.1 Stoccaggio e condizionamento delle sostanze chimiche
Le sostanze chimiche vengono tipicamente stoccate in contenitori sfusi quali fusti, contenitori o serbatoi ad alta purezza. Il CDM integra lo stoccaggio con caratteristiche quali:

Sensori di livello per il monitoraggio in tempo reale
Sistemi di controllo della temperatura per mantenere la stabilità delle sostanze chimiche
Inertizzazione con gas inerte (ad es. azoto) per prevenire l’ossidazione o la contaminazione
2.2 Filtrazione e purificazione
Anche le sostanze chimiche di alta qualità possono contenere tracce di particelle o impurità. I CDM incorporano sistemi di filtrazione multistadio:

Prefiltri per la rimozione di particelle di grandi dimensioni
Filtri finali (ad es. da 0,05 µm o più fini) per un'erogazione ultra-pulita
Unità di degassificazione opzionali per eliminare i gas disciolti
2.3 Controllo di portata e pressione
L'erogazione precisa viene ottenuta utilizzando:

Regolatori di portata massica (MFC) o misuratori di portata
Regolatori di pressione e valvole di contropressione
Smorzatori di pulsazioni per una portata stabile
2.4 Distribuzione agli strumenti di processo
Il CDM convoglia le sostanze chimiche attraverso tubazioni ad alta purezza (spesso in PFA o PTFE) verso più strumenti. Deve mantenere una pressione costante ed evitare tratti morti o zone di ristagno che potrebbero causare contaminazione.

3. Componenti e materiali chiave
Le prestazioni di un CDM dipendono in larga misura dalla scelta di materiali e componenti compatibili con sostanze chimiche aggressive.

3.1 Valvole
Le valvole a membrana ad altissima purezza (UHP) sono ampiamente utilizzate grazie alle loro caratteristiche:

Volume interno minimo
Superfici a contatto con il fluido lisce
Bassa generazione di particelle
I materiali includono PTFE, PFA e acciaio inossidabile ad alta purezza (ad es. 316L con elettrolucidatura).

3.2 Pompe
I sistemi di erogazione di sostanze chimiche utilizzano pompe specializzate quali:

Pompe a membrana azionate ad aria (AODD) per fluidi corrosivi
Pompe centrifughe a trasmissione magnetica per un funzionamento senza perdite
Pompe peristaltiche per un'erogazione precisa e a basso taglio
3.3 Tubi e raccordi
Si preferiscono i tubi in fluoropolimero (PFA, PTFE) per le seguenti caratteristiche:

Resistenza chimica
Superfici interne lisce
Basso contenuto di sostanze estraibili
I raccordi utilizzano spesso giunti svasati o a compressione progettati per l’alta purezza.

3.4 Sensori e strumentazione
Il monitoraggio avanzato comprende:

Sensori di flusso (a ultrasuoni o di Coriolis)
Trasduttori di pressione
Sistemi di rilevamento delle perdite
Analizzatori di concentrazione chimica
4. Considerazioni progettuali per la gestione di acidi e solventi
La gestione di acidi e solventi comporta sfide ingegneristiche specifiche che devono essere affrontate nella progettazione dei sistemi CDM.

4.1 Resistenza alla corrosione
Gli acidi forti come l’HF possono attaccare in modo aggressivo molti materiali. Pertanto:

L’esposizione dei metalli viene ridotta al minimo o eliminata nei percorsi di flusso critici
I fluoropolimeri sono ampiamente utilizzati
I sistemi saldati sono preferiti rispetto ai giunti filettati per ridurre i rischi di perdita
4.2 Sicurezza e contenimento
Data la natura pericolosa di queste sostanze chimiche, la sicurezza è fondamentale:

Sistemi di tubazioni a doppio contenimento
Sensori di rilevamento delle perdite con chiusura automatica
Integrazione di ventilazione e scarico
Sistemi di drenaggio e neutralizzazione di emergenza
4.3 Prevenzione della contaminazione incrociata
Anche tracce minime di contaminazione possono rovinare i wafer semiconduttori:

Linee dedicate per ciascuna sostanza chimica
Sistemi automatizzati di lavaggio e spurgo
Progettazione priva di «bracci morti» (senza zone di ristagno)
4.4 Cariche statiche e gestione dei solventi
I solventi organici possono generare elettricità statica:

Messa a terra e collegamento equipotenziale dei componenti
Utilizzo di materiali antistatici
Velocità di flusso controllate
5. Sistemi di automazione e controllo
I moderni CDM sono altamente automatizzati e integrati con i sistemi di controllo a livello di fabbrica.

5.1 Integrazione di PLC e SCADA
I controllori logici programmabili (PLC) gestiscono:

Sequenze di azionamento delle valvole
Funzionamento delle pompe
Gestione degli allarmi
I sistemi di controllo di supervisione e acquisizione dati (SCADA) forniscono:

Monitoraggio in tempo reale
Registrazione dei dati per la tracciabilità
Controllo remoto e diagnostica
5.2 Erogazione di sostanze chimiche basata su ricette
I sistemi avanzati consentono di programmare ricette per:

Portate
Tempistiche di erogazione
Miscelazione di sostanze chimiche (se richiesta)
Ciò garantisce la ripetibilità e l’uniformità del processo.

5.3 Manutenzione predittiva
Utilizzando i dati dei sensori e l’analisi dei dati, i CDM possono prevedere:

L’intasamento dei filtri
L’usura delle pompe
Il deterioramento delle valvole
Ciò riduce i tempi di fermo e migliora l’affidabilità.

6. Pulizia e controllo della contaminazione
Il mantenimento di condizioni di estrema pulizia è uno dei requisiti più critici.

6.1 Finitura superficiale e passivazione
I componenti metallici vengono elettrolucidati per ridurre la rugosità e la generazione di particelle. I processi di passivazione migliorano la resistenza alla corrosione.

6.2 Controllo delle particelle
Le strategie di progettazione includono:

Percorsi di flusso laminare
Turbolenza minima
Filtrazione di alta qualità
6.3 Compatibilità chimica
I materiali vengono selezionati con cura per evitare lisciviazione, rigonfiamento o degrado che potrebbero introdurre contaminanti.

7. Considerazioni ambientali e normative
Gli stabilimenti di produzione di semiconduttori devono rispettare rigide normative ambientali e di sicurezza.

7.1 Gestione dei rifiuti
Gli acidi e i solventi usati devono essere:

Raccolti e separati
Neutralizzati o trattati
Smaltiti secondo le normative ambientali
7.2 Controllo delle emissioni
I composti organici volatili (COV) provenienti dai solventi richiedono:

Sistemi di scarico
Scrubber o unità di abbattimento
7.3 Standard di conformità
I CDM devono soddisfare gli standard di settore quali:

Standard SEMI (ad es. SEMI S2 per la sicurezza)
Requisiti ISO per le camere bianche
Normative ambientali locali
8. Tendenze emergenti e innovazioni
Con l’avanzare della tecnologia dei semiconduttori, i CDM si stanno evolvendo per soddisfare nuove esigenze.

8.1 Miniaturizzazione e progettazione modulare
I moduli compatti montati su skid consentono:

Installazione più rapida
Maggiore scalabilità
Ingombro ridotto negli stabilimenti di produzione
8.2 Sensori intelligenti e integrazione IoT
I CDM di nuova generazione incorporano:

Sensori wireless
Monitoraggio basato su cloud
Ottimizzazione guidata dall’intelligenza artificiale
8.3 Materiali avanzati
Nuovi materiali quali:

Fluoropolimeri ad alte prestazioni
Rivestimenti ceramici
Materiali compositi
offrono maggiore durata e purezza.

8.4 Sistemi di riciclaggio chimico
Per ridurre i costi e l’impatto ambientale:

Si stanno integrando sistemi di purificazione e riutilizzo chimico in loco
I sistemi di erogazione a ciclo chiuso riducono al minimo gli sprechi
9. Sfide e prospettive future
Nonostante i significativi progressi, permangono diverse sfide:

Requisiti di purezza sempre più elevati per i nodi avanzati (ad es. 3 nm e inferiori)
Gestione di sostanze chimiche nuove, più reattive o specializzate
Equilibrio tra costi, sicurezza e prestazioni
In prospettiva, i moduli di erogazione chimica diventeranno più intelligenti, autonomi e integrati con gli ecosistemi digitali complessivi dei fab. L’adozione dei principi dell’Industria 4.0 migliorerà ulteriormente l’efficienza, l’affidabilità e la sostenibilità.

Regolatori di ossigeno ad alto volume e alta pressione
Regolatori di ossigeno ad alto volume e alta pressione
Conclusione
Il modulo di erogazione delle sostanze chimiche (CDM) è un elemento fondamentale nella produzione di semiconduttori, in quanto consente la gestione precisa e priva di contaminazioni di acidi e solventi essenziali per la lavorazione dei wafer. Il suo design richiede un attento equilibrio tra compatibilità chimica, affidabilità meccanica e sistemi di controllo avanzati. Man mano che l’industria dei semiconduttori continua a spingersi oltre i confini tecnologici, i moduli di erogazione delle sostanze chimiche (CDM) devono evolversi per soddisfare le esigenze sempre crescenti in termini di purezza, sicurezza ed efficienza. Grazie alle innovazioni nei materiali, nell’automazione e nell’integrazione dei sistemi, i moduli di erogazione delle sostanze chimiche rimarranno un fattore chiave per la produzione di chip di prossima generazione.
