Parametri tecnici critici per i regolatori di gas speciali nella produzione di semiconduttori

La porta d’accesso di precisione alla produzione di chip

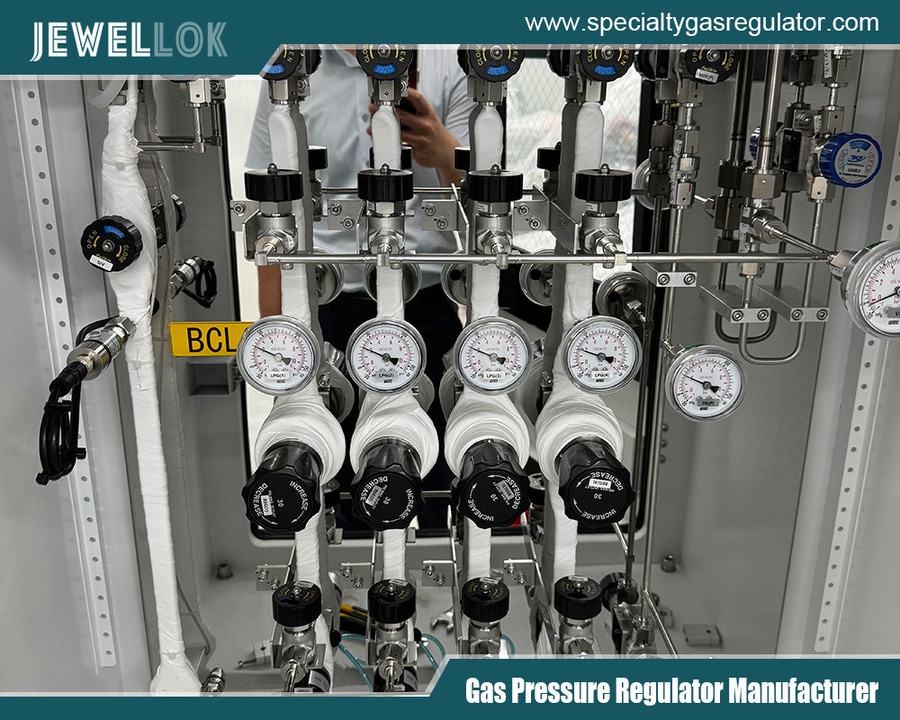

Nell’ambiente estremamente esigente della produzione di semiconduttori, dove i processi operano su scala atomica, i gas utilizzati sono la linfa vitale della produzione. Questi gas speciali ad alta purezza — che si tratti di vettori inerti, agenti di incisione reattivi come il trifluoruro di cloro o delicati dopanti come l’arsina — devono essere erogati con una costanza impeccabile. La valvola regolatrice di pressione è il punto di controllo critico in questo sistema di erogazione. Un dispositivo scelto in modo errato può diventare fonte di contaminazione catastrofica, deviazioni di processo o incidenti di sicurezza. Questo articolo esamina i parametri tecnici chiave che determinano se un regolatore per gas speciali è adatto all’ambiente di produzione più esigente al mondo, dove le impurità nell’ordine di parti per trilione sono inaccettabili e l’affidabilità è imprescindibile.

Prestazioni di pressione e portata: i fondamenti del controllo
La funzione primaria di qualsiasi regolatore per gas speciali è quella di ridurre una pressione di ingresso elevata e variabile proveniente da una bombola o da una fonte a una pressione di erogazione stabile e utilizzabile. Nelle apparecchiature per semiconduttori, questa stabilità è fondamentale.

Valore nominale della pressione di ingresso (P1): deve superare ampiamente la pressione massima di alimentazione della bombola di gas o della fonte sfusa. Per i gas ad alta pressione (come le miscele di silano a oltre 2000 psig), è standard un valore nominale di ingresso robusto pari a 3000 o 4000 psig. Il corpo del regolatore e i suoi componenti devono essere progettati per queste pressioni con un margine di sicurezza significativo.
Intervallo e stabilità della pressione di uscita (P2): l’intervallo di pressione di erogazione richiesto è determinato dall’apparecchiatura di processo. Un regolatore deve garantire un controllo preciso su tutto questo intervallo, che può variare da circa 5 psig per un processo CVD a bassa pressione fino a 100 psig per alcune applicazioni di incisione. Più critica dell’intervallo stesso è la stabilità, spesso definita come “droop” o “lock-up”. I regolatori di qualità superiore riducono al minimo il droop — il leggero calo della pressione di uscita all’aumentare della portata — garantendo condizioni di processo costanti.
Capacità di flusso (Cv): Il regolatore deve fornire la portata massima richiesta dall’apparecchiatura senza diventare un collo di bottiglia o perdere il controllo. Il coefficiente di portata (Cv) quantifica questa capacità. Un sottodimensionamento comporta una caduta di pressione e una carenza di flusso; un sovradimensionamento può rendere difficile il controllo preciso a basse portate. Gli ingegneri devono adattare la curva Cv del regolatore alla domanda di picco e media dell’apparecchiatura.
Progettazione specifica per il gas: È importante sottolineare che le prestazioni in termini di portata e pressione dipendono dal tipo di gas. La molla e l’orifizio del regolatore sono tipicamente calibrati per specifiche famiglie di gas (ad esempio, inerti, corrosivi, tossici). L’utilizzo di un regolatore calibrato per l’azoto su un gas denso come l’esafluoruro di tungsteno comporterà un’erogazione imprecisa.

Materiali di costruzione e controllo della contaminazione
Questo è il fattore di differenziazione più critico per i regolatori di grado semiconduttore. Ogni materiale a contatto con il flusso di gas — noto come materiale “a contatto con il fluido” — deve essere ultra-inerte, non poroso e liscio per prevenire la contaminazione.

Metallurgia:
Acciaio inossidabile 316L: lo standard del settore. La “L” indica un basso tenore di carbonio, che impedisce la precipitazione di carburo di cromo nelle zone di saldatura, le quali potrebbero diventare punti di corrosione e generatori di particelle.
Elettrolucidatura (EP): un trattamento superficiale obbligatorio per applicazioni ad alta purezza. L’elettrolucidatura rimuove le irregolarità microscopiche, creando una superficie liscia e passivata che riduce al minimo l’adsorbimento del gas, limita l’area superficiale soggetta a reazioni e facilita lo spurgo e la pulizia dell’interno.
Leghe speciali: Per i gas più aggressivi (ad es. bromuro di idrogeno, cloro umido), potrebbero essere necessari Hastelloy C-22 o Monel per garantire una resistenza alla corrosione superiore, prevenendo la contaminazione metallica.
Elastomeri e materiali non metallici:
La regola è semplice: eliminarli dal flusso di gas ove possibile. Le guarnizioni tradizionali in elastomero (Viton, EPDM) possono rilasciare idrocarburi, lasciar permeare i gas e degradarsi, rilasciando particelle.
Diaframmi metallici: un regolatore di grado semiconduttore utilizza un diaframma in acciaio inossidabile per isolare il gas di processo dalla camera della molla. Ciò è essenziale per la purezza e la sicurezza, specialmente in presenza di sostanze tossiche.
Guarnizioni metalliche: per il massimo livello di purezza, le guarnizioni metalliche a tenuta frontale o coniche (ad es. in nichel o acciaio inossidabile) sostituiscono gli O-ring in elastomero in tutti i punti di collegamento critici (attacchi CGA, guarnizioni del cappello). Offrono zero degassamento e un’integrità superiore contro le perdite.
Sedi in polimero: quando necessario, per le sedi delle valvole si utilizzano PTFE (Teflon) o PCTFE (Kel-F) ad alta purezza, grazie alla loro ampia inerzia chimica e alla bassa generazione di particelle.
Pulizia e prestazioni relative alle particelle: il regolatore deve essere assemblato in una camera bianca di Classe 100 o superiore e pulito secondo standard rigorosi (ad es. protocolli SEMI PV1 o PV2). Viene quindi confezionato in un imballaggio privo di particelle, sigillato sottovuoto con spurgo di azoto. Le prestazioni vengono quantificate misurando le particelle per piede cubo di flusso di gas a dimensioni specificate (ad es., >0,1 µm, >0,2 µm).

Caratteristiche di progettazione specifiche per i semiconduttori
Oltre alla funzione di base del regolatore, alcune caratteristiche specializzate rispondono alle esigenze specifiche delle operazioni di produzione in fabbrica.

Progettazione per lo spurgo e il vuoto: per introdurre in sicurezza un gas pericoloso o prevenire la contaminazione atmosferica durante la sostituzione delle bombole, i regolatori sono dotati di porte di spurgo integrate. Queste consentono di evacuare e spurgare ripetutamente il sistema con un gas inerte — un processo denominato “ciclo di spurgo a pressione” — per rimuovere tracce di aria o di gas precedenti. Alcuni modelli sono ottimizzati per il pompaggio ad alto vuoto.
Integrità contro le perdite: su ogni unità viene eseguito un test di tenuta con spettrometro di massa ad elio secondo uno standard eccezionalmente rigoroso, spesso < 1 x 10⁻⁹ atm cc/sec He. Ciò impedisce la fuoriuscita di gas tossici e, soprattutto, l’infiltrazione dall’atmosfera, che introduce umidità e ossigeno — sostanze nocive per molti processi.
Volume morto: Il volume interno in cui il gas può ristagnare deve essere ridotto al minimo. Un volume morto elevato rende lo spurgo inefficiente e favorisce la miscelazione indesiderata dei gas durante i cambi di gas, con conseguenti tempi di stabilizzazione prolungati e potenziali rischi di reazione.
Finitura superficiale: La rugosità della superficie interna è misurata in micro-pollici (µin) Ra. Una specifica tipica per l’impiego con gas ad alta purezza è < 15 µin Ra; l’elettrolucidatura consente di raggiungere valori inferiori a 10 µin. Una finitura più liscia riduce l’adesione delle particelle e i siti di adsorbimento dell’umidità.

Il fattore critico: compatibilità con il gas utilizzato
Il regolatore deve essere progettato e certificato per l’uso specifico con quel gas. Questa è la sintesi definitiva di tutti i parametri sopra citati.

Impiego con gas corrosivi/tossici: i regolatori per gas come HCl, HBr o ClF₃ utilizzano leghe resistenti alla corrosione, guarnizioni interamente in metallo e imballaggi speciali. Spesso presentano corpi verniciati o contrassegnati (di colore giallo per i gas corrosivi) per una chiara identificazione.
Servizio con gas piroforici/idruri: gas come il silano (SiH₄) o il diclorosilano (DCS) si incendiano spontaneamente a contatto con l’aria. I regolatori per questi servizi puntano su massima tenuta contro le perdite, guarnizioni metallo su metallo e, talvolta, design monolitico dei componenti per eliminare potenziali vie di perdita dagli assemblaggi filettati.
Alimentazione di gas inerti ad alta purezza/regolatori di flusso massico (MFC): Per i gas vettori come l’azoto o l’argon che alimentano MFC sensibili, l’attenzione è rivolta alla generazione di particelle prossima allo zero, al degassamento ultra-basso e a una stabilità eccezionale per prevenire il rumore degli MFC.

Protocollo di verifica e selezione

La selezione del regolatore corretto è un processo sistematico:

Definire l’applicazione: identificare il gas esatto, la purezza richiesta (ad es. 99,999% o “6N”), la pressione di ingresso, l’intervallo di pressione di mandata e la portata.
Stabilire la compatibilità dei materiali: utilizzando le tabelle del produttore, verificare che tutti i materiali a contatto con il gas siano chimicamente inerti nei confronti dello stesso. Ottenere una dichiarazione scritta di compatibilità.
Specificare i requisiti di purezza e pulizia: definire la classe di pulizia richiesta (ad es. SEMI PV2), il conteggio delle particelle e la finitura superficiale. Richiedere al produttore i dati di prova certificati.
Certificazioni e documentazione obbligatorie: Richiedere la documentazione relativa ai risultati delle prove di tenuta all’elio, la certificazione di assemblaggio in camera bianca, la tracciabilità dei materiali (rapporti di prova di fabbrica) e la conformità alle norme CGA e SEMI pertinenti.
Attuare procedure di manipolazione rigorose: anche un regolatore perfetto può essere contaminato da un’installazione impropria. Utilizzare tecniche adeguate per le camere bianche, procedure di serraggio corrette e cicli di spurgo convalidati.

Conclusione

Nella produzione di semiconduttori, il regolatore per gas speciali è ben più di una semplice valvola di riduzione della pressione. Si tratta di un componente progettato con precisione, in cui la contaminazione è un fattore critico, i cui parametri tecnici influenzano direttamente la resa, la sicurezza e l’innovazione di processo. La combinazione sinergica di prestazioni di pressione stabili, materiali di costruzione ad altissima purezza, caratteristiche di progettazione specifiche per i semiconduttori e compatibilità esplicita con il servizio di gas ne definisce l’applicabilità. Man mano che le geometrie dei chip continuano a ridursi fino a raggiungere dimensioni atomiche, le tolleranze relative a questi parametri diventeranno sempre più rigorose, richiedendo un continuo progresso nella tecnologia dei regolatori affinché fungano da custodi affidabili e invisibili dell’integrità del processo.

Per ulteriori informazioni sui parametri tecnici critici dei regolatori di gas speciali nella produzione di semiconduttori, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/about/.
