Come funziona una valvola regolatrice di gas speciale?

Come funziona una valvola regolatrice di gas speciale?

Nei settori industriali in cui precisione e sicurezza sono fondamentali, le valvole regolatrici di gas speciali svolgono un ruolo cruciale nella gestione del flusso e della pressione di gas ad elevata purezza. Questi dispositivi sono essenziali per applicazioni che spaziano dalle analisi di laboratorio alla produzione di semiconduttori, garantendo che i gas vengano erogati a pressioni costanti e controllate, senza contaminazioni. A differenza dei regolatori di gas standard utilizzati per combustibili di uso comune come propano o gas naturale, i regolatori di gas speciali sono progettati per gas ultrapuri, spesso reattivi o corrosivi, come elio, argon, idrogeno o azoto. Mantengono elevati livelli di purezza grazie all'utilizzo di materiali come acciaio inossidabile o ottone, resistenti alla corrosione e in grado di prevenire perdite.

Per comprendere il funzionamento di una valvola regolatrice di gas speciale è necessario approfondirne i componenti, i principi di funzionamento e le varianti. Questo articolo esplora la meccanica alla base di questi regolatori, evidenziandone l'importanza nel mantenimento dell'efficienza operativa e della sicurezza. Regolando la pressione da livelli elevati nelle bombole (spesso superiori a 3,000 psi) fino a intervalli utilizzabili (fino a pochi psi), queste valvole prevengono danni alle apparecchiature, garantiscono processi accurati e proteggono gli utenti da pericoli come la sovrapressurizzazione.




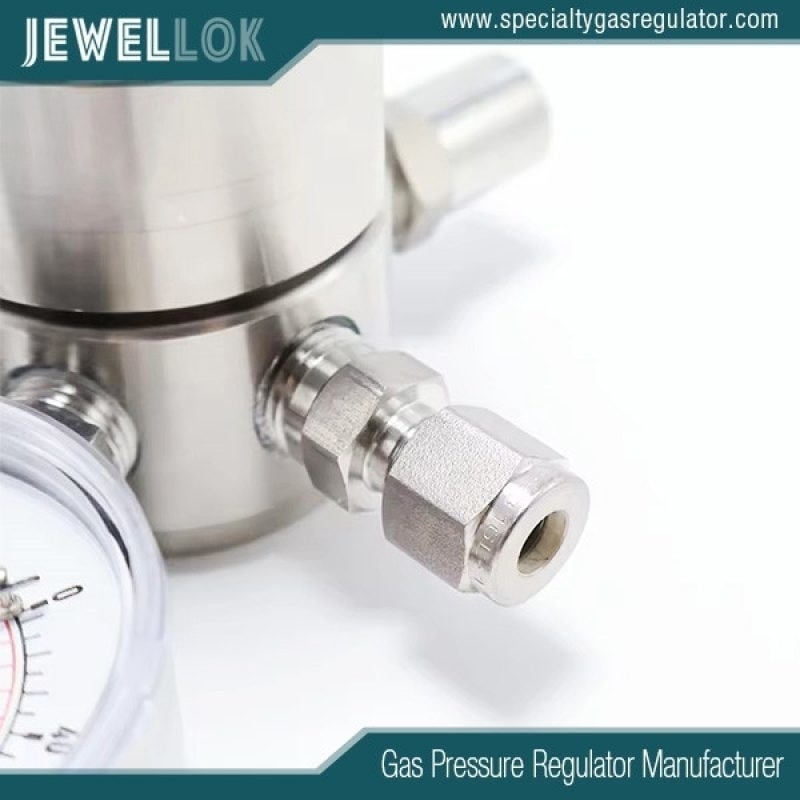

Produttori di regolatori di gas speciali ad alta purezza
Principi fondamentali della regolazione della pressione

Fondamentalmente, una valvola regolatrice di gas speciale funziona secondo il principio dell'equilibrio di pressione. I gas immagazzinati nelle bombole sono sottoposti a una pressione immensa per massimizzarne la capacità di stoccaggio. Tuttavia, la maggior parte delle applicazioni richiede pressioni molto più basse per un utilizzo sicuro ed efficace. Il regolatore funge da "gatekeeper", riducendo la pressione di ingresso a una pressione di uscita stabile e compensando al contempo le fluttuazioni della domanda o dell'offerta.

Il meccanismo fondamentale prevede un circuito di feedback in cui la pressione di uscita viene rilevata e regolata automaticamente. Quando il gas fuoriesce, la pressione diminuisce, attivando la valvola che si apre leggermente e consente l'ingresso di più gas dal lato ad alta pressione. Viceversa, se la pressione aumenta, la valvola si chiude per limitare il flusso. Questo equilibrio dinamico è raggiunto attraverso forze meccaniche, principalmente da molle e membrane, senza bisogno di fonti di energia esterne nella maggior parte dei casi.

I regolatori speciali puntano su purezza e precisione. Spesso incorporano caratteristiche come guarnizioni metallo-metallo o membrane realizzate in materiali come il PTFE (politetrafluoroetilene) per evitare degassamento o generazione di particelle, che potrebbero contaminare i processi sensibili. Il principio di funzionamento garantisce non solo il controllo della pressione, ma anche una caduta di pressione minima, un fenomeno per cui la pressione di uscita diminuisce all'aumentare della portata.



Componenti chiave di una valvola regolatrice di gas speciale

Un tipico regolatore di gas speciali è costituito da diversi componenti interconnessi che lavorano in armonia. Il corpo principale è solitamente realizzato in metalli resistenti alla corrosione, come l'acciaio inossidabile 316, per garantire durata e compatibilità con vari gas.

Porta di ingresso e collegamento: è qui che il regolatore si collega alla bombola del gas tramite un raccordo CGA (Compressed Gas Association) specifico per il tipo di gas. Gestisce pressioni di ingresso elevate e include filtri per intrappolare le particelle.
Meccanismo di carico: spesso una molla o una vite regolabile, che imposta la pressione di uscita desiderata. Comprimendo la molla, l'utente aumenta la forza applicata, aumentando la pressione di uscita.
Elemento sensibile: in genere una membrana flessibile o un pistone che rileva le variazioni della pressione di uscita. La membrana separa il gas ad alta pressione dal meccanismo di regolazione, impedendone la contaminazione.
Elemento di controllo: comprende la sede della valvola e l'otturatore (o otturatore). L'otturatore si muove contro la sede per modulare il flusso di gas. Nei modelli ad alta purezza, questi sono progettati con spazi morti minimi per ridurre l'intrappolamento del gas.
Porta di uscita: si collega all'apparecchiatura a valle, spesso con manometri per il monitoraggio della pressione.
Valvola di sicurezza: dispositivo di sicurezza che scarica la pressione in eccesso per evitare guasti al sistema.
Ulteriori caratteristiche dei regolatori speciali potrebbero includere coperchi per una facile regolazione, manometri per il monitoraggio della pressione in ingresso e in uscita e filtri o purificatori integrati per applicazioni ad altissima purezza.



Come funziona: operazione passo dopo passo

Il funzionamento di un regolatore di gas speciale può essere suddiviso in una serie di fasi, che illustrano l'interazione delle forze.

Per prima cosa, il regolatore viene collegato alla bombola e la valvola di ingresso viene aperta. Il gas ad alta pressione entra nella porta di ingresso, ma inizialmente viene bloccato dalla valvola a fungo chiusa.

L'utente imposta la pressione di uscita desiderata ruotando la manopola di regolazione, che comprime la molla di carico. Questa forza esercita una pressione verso il basso sul diaframma, che a sua volta allontana l'otturatore dalla sede, aprendo leggermente la valvola. Il gas fluisce attraverso l'orifizio nella camera di bassa pressione.

Man mano che il gas si accumula sul lato di uscita, la pressione aumenta contro la parte inferiore della membrana. Questo crea una forza opposta alla molla. Quando la pressione di uscita raggiunge il punto di regolazione, la membrana si flette verso l'alto, avvicinando l'otturatore alla sede e riducendo il flusso.

Se la domanda a valle aumenta (ad esempio, viene utilizzato più gas), la pressione in uscita diminuisce. La membrana rileva questo fenomeno e si muove verso il basso sotto la forza della molla, aprendo ulteriormente la valvola per ripristinare la pressione. Se la domanda diminuisce, la pressione aumenta, spingendo la membrana verso l'alto e chiudendo la valvola.

Questo processo di autoregolazione mantiene una pressione di uscita pressoché costante, anche quando la pressione della bombola diminuisce nel tempo. Nei regolatori ad azionamento diretto, comuni per gas speciali, la membrana aziona direttamente l'otturatore. Per un controllo più preciso, i modelli ad azionamento pilotato utilizzano una valvola pilota secondaria per amplificare la forza, ideale per applicazioni ad alta portata o bassa pressione.

Considerazioni particolari per i gas speciali includono la gestione di sostanze corrosive. Per gas come l'acido cloridrico, i regolatori utilizzano modelli a membrana legata, in cui la membrana è collegata meccanicamente all'otturatore, garantendo una chiusura sicura e prevenendo perdite.



Tipi di regolatori di gas speciali

I regolatori di gas speciali sono disponibili in vari tipi per soddisfare esigenze diverse.

– Regolatori monostadio: riducono la pressione in un unico passaggio. Sono più semplici e compatti, adatti per applicazioni in cui la pressione della bombola non varia drasticamente o in cui la pressione costante non è critica. Tuttavia, presentano un maggiore calo di pressione man mano che la bombola si svuota.

– Regolatori a due stadi: dotati di due stadi di riduzione in serie, offrono una stabilità superiore. Il primo stadio riduce la pressione a un livello intermedio (ad esempio, 300-500 psi), mentre il secondo la regola con precisione fino al valore finale. Ideali per strumenti analitici che richiedono una pressione costante, come i gascromatografi.

– Regolatori ad alta pressione: progettati per bombole fino a 6,000 psi, utilizzati con gas come l'elio in applicazioni ad alto volume.

– Regolatori di bassa pressione o di vuoto: per processi delicati, mantenendo le pressioni al di sotto dei livelli atmosferici.

– Regolatori di gas corrosivi: realizzati con materiali come Monel o Hastelloy per la gestione di alogeni o acidi.

– Regolatori di linea: installati a valle per il controllo del punto di utilizzo nei sistemi di distribuzione del gas.

Ogni tipologia bilancia fattori quali portata, intervallo di pressione e compatibilità con i gas.



Applicazioni nell'industria

I regolatori di gas speciali sono indispensabili in tutti i settori.

Nei laboratori forniscono gas per cromatografia, spettrometria di massa e standard di calibrazione, garantendo miscele precise e prive di impurità.

La produzione di semiconduttori si affida a loro per i processi di drogaggio con gas come il silano, dove anche piccole variazioni di pressione possono rovinare i wafer.

Le industrie farmaceutiche e biotecnologiche li utilizzano per la fermentazione, la coltura cellulare e la sintesi di farmaci, mantenendo ambienti sterili.

Il monitoraggio ambientale impiega regolatori per gli analizzatori della qualità dell'aria che campionano i gas traccia.

Nella saldatura e nella fabbricazione dei metalli, i regolatori di argon o elio ad alta purezza prevengono l'ossidazione nella saldatura TIG.

Le applicazioni mediche, sebbene talvolta classificate separatamente, includono i regolatori di ossigeno o protossido di azoto nell'anestesia, sottolineandone l'affidabilità.

Nel complesso, questi regolatori migliorano il controllo dei processi, riducono gli sprechi e garantiscono la conformità a standard come ISO 9001.



Manutenzione e considerazioni sulla sicurezza

Una corretta manutenzione prolunga la durata e la sicurezza del regolatore. Sono essenziali ispezioni regolari per individuare eventuali perdite, utilizzando soluzioni saponate o rilevatori. Le membrane devono essere sostituite periodicamente, soprattutto in ambienti corrosivi.

Le misure di sicurezza includono valvole di sicurezza che si attivano se la pressione supera i limiti e dischi di rottura in caso di guasti catastrofici.

Gli utenti devono adattare i regolatori al tipo di gas per evitare reazioni (ad esempio, niente rame per l'acetilene). Depressurizzare sempre prima di scollegare.

La formazione sul corretto utilizzo previene incidenti, come ad esempio il serraggio eccessivo dei raccordi che può causare perdite.




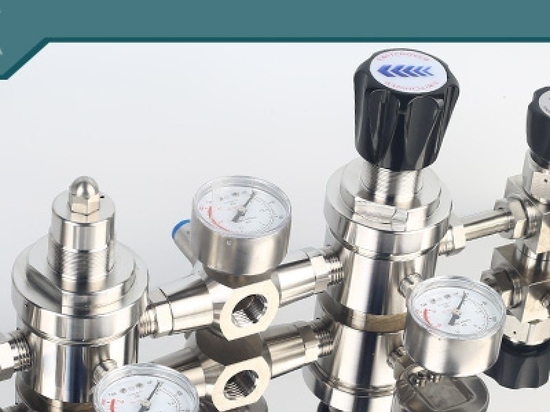

Produttori di regolatori di gas speciali ad alta purezza
Conclusione

Le valvole regolatrici di gas speciali sono un esempio di precisione ingegneristica, trasformando il caos dell'alta pressione in un'erogazione controllata. Grazie alle forze bilanciate di molle, membrane e valvole, mantengono la stabilità vitale per le tecnologie avanzate. Con l'evoluzione dei settori industriali, questi dispositivi continueranno ad adattarsi, incorporando sensori intelligenti per il monitoraggio in tempo reale. Comprenderne il funzionamento consente agli utenti di selezionarli e utilizzarli in modo efficace, promuovendo l'innovazione e dando priorità alla sicurezza.

Per maggiori informazioni sul funzionamento di una valvola regolatrice di pressione per gas speciali , è possibile visitare il sito web di Jewellok all'indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-pressure-regulators/.
