Valvole a sfera UHP 316L con estremità a saldatura orbitale per sistemi di gas critici

Valvole a sfera UHP 316L con estremità a saldatura orbitale per sistemi di gas critici

Nella produzione di semiconduttori, nella produzione fotovoltaica, nella lavorazione farmaceutica, nei laboratori di analisi e in altri settori ad alta purezza, i sistemi di distribuzione del gas richiedono componenti in grado di mantenere un'eccezionale pulizia, tenuta stagna, affidabilità e stabilità di processo. Tra questi componenti, le valvole a sfera in acciaio inox UHP 316L con estremità saldate orbitalmente sono sempre più utilizzate nelle linee di distribuzione del gas critiche, dove il controllo della contaminazione e le prestazioni a lungo termine sono essenziali.

A differenza delle valvole industriali convenzionali, le valvole ad altissima purezza (UHP) sono progettate per l'intero percorso del gas. La scelta del materiale, la finitura superficiale interna, il volume morto, le prestazioni di tenuta, la qualità della saldatura e le procedure di pulizia influiscono direttamente sulle prestazioni del sistema. Se abbinate alla tecnologia di saldatura orbitale, le valvole a sfera in acciaio inossidabile 316L possono fornire una soluzione di connessione robusta per le tubazioni del gas permanenti, riducendo al minimo i rischi di contaminazione e i potenziali punti di perdita.

Questo articolo illustra la costruzione, i vantaggi, le applicazioni, i criteri di selezione e le considerazioni relative all'installazione delle valvole a sfera in acciaio inox UHP 316L con estremità saldate orbitalmente per sistemi di gas critici.


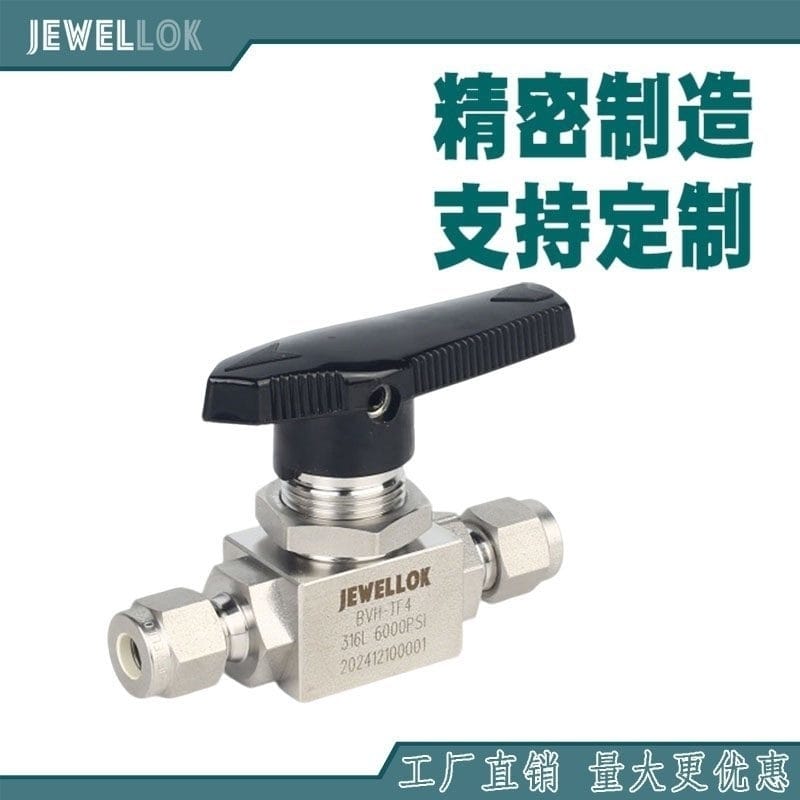

Che cos'è una valvola a sfera UHP 316L?
Una valvola a sfera UHP 316L è una valvola di intercettazione a quarto di giro realizzata in acciaio inossidabile 316L di alta qualità e progettata per applicazioni con fluidi o gas ad altissima purezza.

Il principio di funzionamento di base è semplice. Una sfera lavorata con precisione, contenente un condotto di flusso, ruota all'interno del corpo valvola. Quando il condotto è allineato con la tubazione, la valvola è aperta. Ruotando la sfera di circa 90 gradi, il condotto si chiude e si isolano le apparecchiature a valle.

Tuttavia, le applicazioni UHP richiedono molto più di un semplice funzionamento on/off. La valvola deve impedire che particelle, umidità, idrocarburi, contaminanti metallici e altre impurità entrino nel flusso di gas di processo.

L'acciaio inossidabile 316L è ampiamente utilizzato per la sua resistenza alla corrosione, la sua robustezza meccanica e la sua compatibilità con numerose applicazioni nel settore dei semiconduttori e dei gas speciali. La sua bassa percentuale di carbonio contribuisce inoltre a ridurre il rischio di sensibilizzazione durante la saldatura, a condizione che vengano seguite procedure di saldatura appropriate.

Per applicazioni critiche, le superfici interne a contatto con il fluido possono essere lavorate con precisione, elettrolucidate, pulite e confezionate in condizioni controllate per soddisfare rigorosi requisiti di purezza.

Perché le estremità delle saldature orbitali sono importanti
Il metodo di connessione è uno degli aspetti progettuali più importanti in un sistema di gas ad alta purezza.

I tradizionali collegamenti filettati o meccanici possono introdurre interfacce aggiuntive, fessure, spazi morti o potenziali vie di perdita. Al contrario, un collegamento mediante saldatura orbitale crea un giunto metallico permanente tra la valvola e il tubo.

La saldatura orbitale è un processo di saldatura automatizzato in cui la testa di saldatura ruota attorno alla superficie esterna del tubo. Parametri controllati da computer possono regolare fattori quali corrente, tensione, velocità di rotazione e gas di protezione.

Per i sistemi a gas UHP, questo processo controllato offre diversi vantaggi:

Qualità di saldatura costante
Riduzione della dipendenza dalle competenze di saldatura manuale
Parametri di saldatura ripetibili
Contaminazione interna minima se eseguita correttamente
Connessioni permanenti a basso profilo
Eccellente integrità meccanica
Riduzione dei potenziali percorsi di perdita
Quando una valvola a sfera UHP 316L incorpora estremità saldate orbitalmente, può essere integrata direttamente nei tubi in acciaio inossidabile utilizzati per la distribuzione permanente di gas di processo.

Principali vantaggi dell'acciaio inossidabile 316L
La scelta dei materiali è fondamentale per i semiconduttori e altre applicazioni che richiedono gas ad alta purezza.

L'acciaio inossidabile 316L contiene cromo, nichel e molibdeno, il che gli conferisce un'elevata resistenza alla corrosione in un'ampia gamma di ambienti. La sua composizione a basso tenore di carbonio è particolarmente utile per gli assemblaggi saldati, in quanto contribuisce a ridurre i problemi di precipitazione dei carburi associati alla saldatura.

Per i sistemi di erogazione di gas UHP, il materiale offre diverse caratteristiche importanti.

Resistenza alla Corrosione
I sistemi di gas critici possono trasportare gas corrosivi, reattivi o sensibili all'umidità. Una valvola in acciaio inossidabile 316L, se correttamente specificata, può offrire un'elevata resistenza alla corrosione e una lunga durata.

Tuttavia, la compatibilità dei materiali deve essere sempre valutata in relazione al gas specifico, alla sua concentrazione, pressione, temperatura e condizioni operative.

Qualità della superficie
Le condizioni della superficie interna di una valvola hanno un'influenza diretta sul controllo della contaminazione.

Una superficie interna più liscia può ridurre la ritenzione di particelle e rendere la pulizia più efficace. Le valvole UHP possono quindi essere sottoposte a finitura di precisione ed elettrolucidatura per ottenere una superficie interna controllata.

Il requisito preciso di rugosità superficiale deve essere specificato in base all'applicazione e allo standard di pulizia del sistema, anziché presumere che ogni valvola in acciaio inox 316L abbia la stessa finitura superficiale.

saldabilità
L'acciaio inossidabile 316L è particolarmente adatto alla saldatura orbitale quando la valvola e il tubo sono progettati correttamente per tale scopo. Le estremità di saldatura della valvola devono presentare tolleranze dimensionali e geometria adeguate per garantire saldature tubo-valvola ripetibili.

Una corretta gestione del gas di spurgo è inoltre essenziale per proteggere l'interno dei tubi e la zona di saldatura dall'ossidazione durante il processo di saldatura.

Progettazione interna per l'utilizzo con gas ad alta purezza
Una valvola UHP non è semplicemente una valvola a sfera convenzionale realizzata in acciaio inossidabile. La geometria interna è di fondamentale importanza.

Una delle considerazioni principali è il volume morto.

Il volume morto si riferisce alle aree in cui il gas di processo può rimanere intrappolato o dove il flusso è limitato. Un volume morto eccessivo può aumentare la possibilità di accumulo di contaminanti, ritenzione di gas o difficoltà di spurgo.

Per le applicazioni con gas critici, i produttori di valvole possono ottimizzare il percorso del flusso interno per ridurre le cavità non necessarie e migliorare la spurgabilità.

La sfera, le sedi, lo stelo, la cavità del corpo e il condotto di flusso devono lavorare insieme per fornire un isolamento affidabile mantenendo al contempo un percorso del gas pulito.

Anche il materiale della sede della valvola è un fattore importante. A seconda della pressione, della temperatura, della composizione chimica del gas e dei requisiti dell'applicazione, si possono prendere in considerazione diversi materiali polimerici o speciali per la sede della valvola.

La compatibilità dei materiali deve essere sempre verificata prima di selezionare la configurazione finale della valvola.

Tenuta stagna nei sistemi di gas critici
La prevenzione delle perdite è fondamentale per la distribuzione del gas ad altissima pressione.

Una valvola installata in un sistema di distribuzione del gas per semiconduttori può essere esposta a gas di processo ad elevata purezza, gas tossici, gas corrosivi o gas reattivi. Anche una piccola perdita può compromettere la sicurezza del processo, la qualità del prodotto o le prestazioni ambientali.

Le valvole a sfera UHP 316L richiedono pertanto in genere rigorosi test di tenuta durante la produzione.

I test possono includere:

Test di pressione del guscio
Test di tenuta del sedile
Test di tenuta dell'elio
Prove pneumatiche
Ciclismo funzionale
Ispezione visuale
Ispezione dimensionale
Per i sistemi critici, i test con spettrometro di massa all'elio possono fornire un rilevamento delle perdite estremamente sensibile.

Le specifiche di tenuta richieste devono essere chiaramente definite nelle specifiche di acquisto, poiché diversi produttori possono utilizzare metodi di prova, pressioni, criteri di accettazione e standard di rendicontazione differenti.

Trattamento superficiale ed elettrolucidatura
Il trattamento superficiale può influenzare in modo significativo le prestazioni delle valvole UHP.

L'elettrolucidatura è un processo elettrochimico che rimuove una quantità controllata di materiale dalla superficie dell'acciaio inossidabile. Se applicata correttamente, può migliorare la levigatezza della superficie e favorire la formazione di una superficie passiva stabile.

Per le applicazioni con gas ad elevata purezza, l'elettrolucidatura può offrire vantaggi quali:

Rugosità superficiale ridotta
Migliore pulibilità
Ritenzione ridotta delle particelle
Maggiore resistenza alla corrosione
Qualità della superficie interna più uniforme
La finitura superficiale effettiva dovrebbe essere specificata utilizzando parametri misurabili, anziché affidarsi unicamente a termini come "lucidatura a specchio" o "lucidatura ad alta brillantezza".

Per le applicazioni più esigenti nel settore dei semiconduttori, i produttori possono fornire dati sulla rugosità superficiale e documentazione di ispezione come parte del controllo qualità.

Applicazioni delle valvole a sfera UHP saldate orbitalmente
Le valvole a sfera UHP 316L con estremità saldate orbitalmente sono adatte a numerose applicazioni critiche di distribuzione del gas.

Produzione di semiconduttori
Gli impianti di fabbricazione di semiconduttori richiedono un'infrastruttura di fornitura di gas estremamente pulita e affidabile.

I gas di processo vengono forniti alle apparecchiature utilizzate per la deposizione, l'incisione, la pulizia, il drogaggio e altre fasi di lavorazione dei wafer. I pannelli del gas, i collettori delle valvole, le linee del gas di processo e i sistemi di collegamento delle apparecchiature possono incorporare valvole saldate UHP.

Il ruolo della valvola può includere:

Isolamento del gas
isolamento per la manutenzione delle apparecchiature
Segmentazione della linea
Controllo della purga
Instradamento del gas di processo
Arresto di emergenza
Sistemi CVD e ALD
I processi di deposizione chimica da fase vapore (CVD) e di deposizione a strati atomici (ALD) possono richiedere un controllo preciso dei gas speciali e dei materiali precursori.

Poiché questi processi sono estremamente sensibili alla contaminazione e alle condizioni di flusso, i materiali delle valvole e la loro pulizia interna sono di fondamentale importanza.

Le valvole a sfera saldate UHP possono essere utilizzate nelle sezioni di alimentazione e isolamento del gas dove sono richiesti collegamenti permanenti a bassa perdita.

Distribuzione di gas speciali
Armadi per gas e sistemi centralizzati di distribuzione del gas possono trasportare azoto, argon, idrogeno, ossigeno e altri gas speciali ad elevata purezza.

A seconda della compatibilità chimica e della progettazione del sistema, i componenti in acciaio inox UHP 316L possono fornire una soluzione di tubazioni durevole.

Impianti farmaceutici e biotecnologici
I gas ad elevata purezza vengono utilizzati anche nella produzione farmaceutica, nei processi di laboratorio e nelle applicazioni biotecnologiche.

La qualità del gas, la sua pulibilità e l'integrità del sistema sono aspetti importanti da considerare, soprattutto laddove la contaminazione può influire su processi sensibili.

Come scegliere la valvola a sfera UHP 316L più adatta
La scelta di una valvola dovrebbe partire dalle effettive condizioni operative, piuttosto che limitarsi a selezionare una dimensione nominale del tubo.

1. Confermare il tipo di gas
Identificare con precisione il gas o la miscela di gas.

Valutare se il gas è:

Inerte
Ossidante
Infiammabile
Tossico
Corrosivo
Reattivo
Sensibile all'umidità
La compatibilità dei materiali deve essere confermata per l'intero gruppo valvola, compresi corpo, sfera, stelo, sedi, guarnizioni e zona di saldatura.

2. Controllare la pressione e la temperatura
Determinare la pressione massima di esercizio, la pressione di progetto, le temperature minime e massime e le fluttuazioni di pressione.

La pressione nominale delle valvole deve essere valutata alla temperatura di esercizio effettiva, anziché basarsi esclusivamente su un valore di pressione nominale.

3. Selezionare la dimensione del tubo e la configurazione dell'estremità di saldatura
Le estremità saldate della valvola devono corrispondere alle dimensioni e allo spessore della parete del tubo.

Le configurazioni più comuni includono diversi diametri esterni dei tubi e dimensioni metriche o imperiali, a seconda dello standard regionale e della progettazione del sistema.

Un corretto allineamento dimensionale è essenziale per la saldatura orbitale.

4. Valutare la finitura della superficie interna
Per le applicazioni UHP, richiedere al produttore le specifiche effettive della finitura superficiale interna.

Le informazioni importanti possono includere:

Ruvidezza della superficie
Condizioni di elettrolucidatura
metodo di pulizia
Processo di passivazione
Procedure di controllo delle particelle
5. Verificare i requisiti di tenuta
I sistemi critici dovrebbero definire livelli accettabili di perdite esterne e interne.

Se la valvola verrà utilizzata con gas pericolosi o costosi, potrebbe essere opportuna una maggiore sensibilità del test di tenuta.

6. Valutare se il funzionamento è manuale o automatizzato
Le valvole a sfera manuali possono essere sufficienti per un semplice isolamento.

Le valvole automatizzate possono essere integrate in armadi per gas, sistemi di controllo di processo o sistemi di interblocco di sicurezza laddove sia richiesto il funzionamento a distanza.

L'azionamento pneumatico viene comunemente preso in considerazione per applicazioni che richiedono un funzionamento rapido o automatizzato delle valvole.

Saldatura orbitale e migliori pratiche di installazione
Anche una valvola UHP di alta qualità può avere prestazioni scadenti se l'installazione non viene controllata correttamente.

Prima della saldatura, la valvola e la tubazione devono essere ispezionate per verificare eventuali danni, contaminazioni e compatibilità dimensionale.

I tubi devono essere tagliati e preparati utilizzando procedure idonee per applicazioni ad elevata purezza. La contaminazione interna deve essere ridotta al minimo durante l'intero processo di installazione.

Durante la saldatura orbitale, la qualità del gas di protezione e di spurgo è fondamentale. Uno spurgo inadeguato può provocare ossidazione all'interno del tubo e nella zona di saldatura, creando potenzialmente una fonte di contaminazione.

I parametri di saldatura devono essere validati per la specifica combinazione di estremità di saldatura della valvola e tubazione.

Dopo l'installazione, il sistema completato deve essere opportunamente ispezionato e testato. A seconda dei requisiti del progetto, ciò può includere l'ispezione delle saldature, la prova di pressione, la prova di tenuta all'elio, la prova delle particelle e la pulizia o lo spurgo del sistema.

Documentazione di qualità per progetti critici
Per i progetti di produzione di semiconduttori e altri prodotti di fabbricazione avanzata, l'acquisto di una valvola basandosi esclusivamente sull'aspetto del prodotto o sulle specifiche di base è raramente sufficiente.

Un fornitore qualificato di valvole UHP dovrebbe essere in grado di fornire la documentazione appropriata, a seconda dei requisiti del progetto.

I documenti potenzialmente utilizzabili includono:

Certificati dei materiali
Registri della finitura superficiale
Rapporti di ispezione dimensionale
Rapporti sui test di tenuta
Certificati di pulizia
dischi galvanizzati
Specifiche di saldatura
Registri dei test valvolari
Informazioni sulla tracciabilità del prodotto
La tracciabilità è particolarmente preziosa per i grandi impianti di produzione di semiconduttori, dove possono essere installati centinaia o migliaia di componenti.

Il ruolo delle valvole a sfera UHP nei moderni sistemi di distribuzione del gas
I moderni sistemi di gas per semiconduttori stanno diventando sempre più automatizzati ed esigenti. Gli impianti di produzione all'avanguardia richiedono un'erogazione stabile del gas, un'elevata disponibilità del sistema, un monitoraggio completo e un rigoroso controllo della contaminazione.

All'interno di questi sistemi, le valvole a sfera in acciaio inox UHP 316L con estremità saldate orbitalmente offrono un'importante combinazione di durata del materiale, connessioni saldate permanenti, semplicità di utilizzo e prestazioni ad alta purezza.

Possono essere integrati in armadi per gas, pannelli per gas, collettori di valvole, condotte di distribuzione, linee di collegamento delle apparecchiature e sistemi di gas speciali.

Il punto fondamentale è considerare la valvola come parte integrante dell'architettura completa di distribuzione del gas, piuttosto che come un componente isolato.


Conclusione
Le valvole a sfera UHP in acciaio inox 316L con estremità saldate orbitalmente sono progettate per sistemi di gas critici in cui pulizia, tenuta stagna, resistenza alla corrosione e affidabilità della connessione sono essenziali. La combinazione di acciaio inox 316L, geometria interna ottimizzata, finitura superficiale controllata, pulizia rigorosa e connessioni saldate orbitalmente rende questa configurazione di valvola particolarmente adatta alla produzione di semiconduttori, alla distribuzione di gas speciali, alla deposizione chimica da fase vapore (CVD), alla deposizione a strati atomici (ALD), ai processi farmaceutici e ad altre applicazioni ad alta purezza.

Nella scelta di una valvola a sfera UHP, gli ingegneri devono valutare l'intero ambiente operativo, inclusi la composizione chimica del gas, la pressione, la temperatura, le dimensioni del tubo, la finitura superficiale, i requisiti di tenuta, la procedura di saldatura, il metodo di azionamento e i requisiti di documentazione.

In definitiva, la valvola migliore non è semplicemente quella con le specifiche più elevate. È la valvola i cui materiali, la qualità di produzione, la tecnologia di connessione, i controlli di pulizia e le procedure di collaudo sono adeguatamente abbinati ai requisiti dell'intero sistema di distribuzione del gas. Per le applicazioni critiche, collaborare con un produttore di valvole UHP esperto può contribuire a garantire che ogni connessione contribuisca alla sicurezza, all'affidabilità e alla stabilità del processo a lungo termine del sistema.
