Il trattamento dei gas di scarico è una componente fondamentale dei moderni processi di produzione di semiconduttori e di lavorazione chimica. Gli stabilimenti di produzione di semiconduttori, gli impianti chimici, i laboratori di ricerca e le strutture di produzione avanzata generano flussi di gas di scarico contenenti sostanze corrosive, tossici, infiammabili, reattive, volatili o pericolose per l'ambiente. Senza un trattamento efficace, questi gas possono rappresentare seri rischi per il personale, le apparecchiature, i processi produttivi e l'ambiente.

Un armadio per il trattamento dei gas di scarico ad alte prestazioni offre una soluzione compatta e integrata per il controllo dei gas di scarico pericolosi prima che vengano immessi nella rete di ventilazione dell'impianto o nell'atmosfera. Combinando tecnologie di trattamento dei gas, monitoraggio del processo, controlli di sicurezza, ventilazione e automazione in un armadio dedicato, i produttori possono ottenere una gestione dei gas di scarico più sicura e affidabile.

Per le applicazioni nel settore dei semiconduttori e dell'industria chimica, tuttavia, la scelta di un armadio per il trattamento dei gas di scarico non si limita alla semplice selezione di un sistema di filtrazione standard. L'armadio deve essere progettato in base alla composizione del gas, alla portata, alla temperatura, alla pressione, alle caratteristiche chimiche, ai requisiti di trattamento e alle norme di sicurezza applicabili.

Questo articolo illustra la struttura, i principi di funzionamento, le tecnologie chiave, le applicazioni e i criteri di selezione degli armadi avanzati per il trattamento dei gas di scarico destinati all'industria dei semiconduttori e chimica.


Che cos'è una cabina per il trattamento dei gas di scarico?
Un armadio di trattamento dei gas di scarico è un sistema di apparecchiature chiuso progettato per raccogliere, condizionare, trattare e monitorare i gas di processo pericolosi prima che entrino nel sistema di scarico dell'impianto.

Un sistema tipico può integrare:

Connessioni di ingresso e scarico del gas
Moduli di lavaggio o adsorbimento
Componenti di riscaldamento o raffreddamento
Tubazioni resistenti ai prodotti chimici
Pompe, soffianti o eiettori
Filtri e disappannatori
Sensori di pressione e flusso
Monitoraggio della temperatura
Sistemi di rilevamento gas
Valvole automatiche
Sistemi di controllo PLC
Funzioni di arresto di emergenza
Ventilazione dell'armadio e contenimento delle perdite
A seconda dei requisiti del processo, l'armadio può utilizzare una o più tecnologie di trattamento, tra cui lavaggio a umido, adsorbimento a secco, trattamento termico, ossidazione catalitica, condensazione, filtrazione o combinazioni di questi metodi.

L'obiettivo è ridurre i componenti pericolosi a livelli accettabili, mantenendo al contempo un funzionamento stabile e minimizzando la caduta di pressione nel sistema di scarico.

Perché il trattamento dei gas di scarico è fondamentale nella produzione di semiconduttori
La produzione di semiconduttori comporta numerosi processi che generano gas di scarico complessi. Incisione, deposizione, pulizia, diffusione, impiantazione ionica e altri processi possono rilasciare gas come composti del fluoro, composti del cloro, ammoniaca, composti organici volatili, gas acidi e altre sostanze pericolose.

Ad esempio, la deposizione chimica da fase vapore (CVD) dei semiconduttori può generare gas di scarico corrosivi e reattivi contenenti composti fluorurati o a base di cloro. I processi CVD e ALD possono produrre sottoprodotti che richiedono un trattamento specifico. Anche le operazioni di pulizia della camera di reazione possono generare flussi di scarico altamente reattivi.

Poiché gli impianti di semiconduttori operano ininterrottamente e richiedono un'affidabilità di processo estremamente elevata, le apparecchiature per il trattamento dei gas di scarico devono garantire prestazioni stabili per lunghi periodi di funzionamento.

Un sistema avanzato di trattamento dei gas di scarico aiuta i produttori a raggiungere diversi obiettivi:

Proteggere il personale dai gas di scarico pericolosi.
Proteggere le attrezzature dell'impianto da gas corrosivi e contaminazione da particolato.
Ridurre le emissioni inquinanti prima che i gas di scarico vengano rilasciati.
Mantenere stabile la pressione di scarico dell'impianto.
Prevenire la contaminazione incrociata tra i flussi di scarico del processo.
Migliorare la sicurezza e l'affidabilità del processo.
Supporto per il monitoraggio automatizzato e la manutenzione preventiva.
Per gli impianti di produzione di semiconduttori ad alto volume, l'affidabilità del sistema di trattamento dei gas di scarico può influenzare direttamente il tempo di attività complessivo dell'impianto.

Applicazioni nell'industria chimica
L'industria chimica presenta un ambiente di trattamento dei gas di scarico diverso, ma altrettanto impegnativo. Gli impianti chimici possono trattare acidi, solventi, ossidanti, gas tossici, sostanze chimiche reattive e composti organici volatili.

Le cabine di trattamento dell'aria aspirata possono essere utilizzate per:

Sintesi chimica
Produzione chimica speciale
Produzione farmaceutica
Aspirazione del laboratorio
Produzione di materiale per batterie
Purificazione del gas
Aree di stoccaggio di prodotti chimici
Impianti pilota
Strutture di ricerca e sviluppo
Sistemi di ventilazione di processo
I flussi di scarico di sostanze chimiche possono variare significativamente da un'applicazione all'altra. Pertanto, la tecnologia di trattamento deve essere selezionata in base ai contaminanti specifici.

Ad esempio, i gas acidi solubili in acqua possono spesso essere trattati efficacemente con scrubber a umido, mentre alcuni composti organici possono richiedere l'adsorbimento su carbone attivo, l'ossidazione catalitica o l'ossidazione termica.

Principali tecnologie per il trattamento dei gas di scarico
1. Lavaggio a umido
Il lavaggio a umido è una delle tecnologie più utilizzate per il trattamento di gas acidi e alcalini.

In uno scrubber a umido, i gas di scarico contaminati entrano in contatto con una soluzione di lavaggio liquida. Gli inquinanti da trattare vengono assorbiti dal liquido e possono successivamente reagire con le sostanze chimiche presenti nella soluzione di lavaggio.

Le applicazioni più comuni includono il trattamento di:

HCl
HF
NH₃
SO₂
Gas contenenti cloro
Altri contaminanti solubili in acqua
L'armadio per il trattamento dei gas di scarico può includere un serbatoio di lavaggio, una pompa di circolazione, un sistema di nebulizzazione, un sistema di dosaggio di prodotti chimici, un sistema di monitoraggio del pH, un demister e un sistema di controllo.

La scelta del materiale è particolarmente importante perché le sostanze chimiche corrosive possono danneggiare rapidamente i componenti convenzionali. A seconda dell'applicazione, gli ingegneri possono utilizzare PP, PVC, PVDF, PTFE, FRP o metalli resistenti alla corrosione.

2. Lavaggio a secco e adsorbimento
I sistemi di trattamento a secco utilizzano adsorbenti solidi o materiali reattivi per catturare contaminanti specifici.

A seconda della composizione del gas, è possibile selezionare carbone attivo, setacci molecolari, ossidi metallici e materiali filtranti chimici appositamente formulati.

Le lavasciuga pavimenti offrono diversi vantaggi:

Design compatto
Nessuna produzione di acque reflue
Installazione modulare semplice
Adatto per gas tossici specifici
In alcune applicazioni sono richiesti bassi livelli di manutenzione.
Tuttavia, la capacità di adsorbimento dipende dalla concentrazione del gas, dall'umidità, dalla temperatura e dal tipo di contaminante. Pertanto, è necessaria un'accurata caratterizzazione del processo prima di selezionare il materiale adsorbente.

3. Ossidazione termica
L'ossidazione termica viene comunemente utilizzata per distruggere composti combustibili o reattivi.

Il gas contaminato viene riscaldato ad alta temperatura, consentendo ai composti bersaglio di subire reazioni di ossidazione. Un tempo di permanenza, una temperatura e una miscelazione adeguati sono essenziali per ottenere una distruzione efficace.

Il trattamento termico può essere particolarmente utile per alcuni VOC e sottoprodotti di processo pericolosi.

I sistemi moderni possono integrare all'interno del quadro elettrico il monitoraggio della combustione, il controllo della temperatura, l'accensione automatica, i dispositivi di sicurezza e le funzioni di arresto di emergenza.

4. Trattamento catalitico
I sistemi catalitici utilizzano catalizzatori per promuovere reazioni chimiche a temperature inferiori rispetto all'ossidazione termica convenzionale.

Questo approccio può ridurre il consumo energetico garantendo al contempo un trattamento efficace per determinati contaminanti.

La scelta del catalizzatore dipende fortemente dalla composizione del gas. Alcuni contaminanti possono avvelenare o disattivare i catalizzatori, pertanto potrebbero essere necessari processi di filtrazione e condizionamento del gas a monte.

5. Condensazione e raffreddamento
Alcuni flussi di scarico di processo contengono vapori condensabili. Raffreddando i gas di scarico al di sotto della temperatura di condensazione pertinente, è possibile rimuovere questi composti prima del trattamento successivo.

Un armadio per trattamenti può quindi includere:

Scambiatori di calore
Serpentine di raffreddamento
Raccolta della condensa
Sensori di temperatura
Sistemi di drenaggio
Eliminatori di nebbia
La condensazione può ridurre il carico di contaminanti che entrano nelle apparecchiature di adsorbimento o lavaggio a valle e prolungare la durata del materiale filtrante.

Caratteristiche progettuali principali di un armadio per il trattamento dei gas di scarico di alta qualità
Un armadio professionale per il trattamento dei gas di scarico dovrebbe essere progettato in base alle effettive condizioni di processo, anziché utilizzare una configurazione standard.

Costruzione resistente alla corrosione
La resistenza alla corrosione è uno degli aspetti progettuali più importanti da considerare.

Gas acidi, alcalini, contenenti alogeni e altri gas reattivi possono attaccare i materiali convenzionali. Pertanto, il mobile, le tubazioni, le valvole, i raccordi, le guarnizioni e i moduli di trattamento devono essere selezionati in base all'ambiente chimico.

Tra i materiali più comunemente utilizzati figurano PP, PVC, PVDF, PTFE, FRP e alcuni tipi di acciaio inossidabile.

Controllo preciso del flusso e della pressione
Un flusso di scarico stabile è essenziale per i processi chimici e dei semiconduttori.

Un calo di pressione eccessivo può interferire con le apparecchiature di processo, mentre un flusso di scarico insufficiente può aumentare il rischio di accumulo di gas pericolosi.

Sensori di pressione, trasmettitori di pressione differenziale, flussimetri, valvole di controllo e soffianti a velocità variabile possono essere integrati nel sistema per mantenere condizioni operative stabili.

Controllo PLC intelligente
I moderni sistemi di trattamento dei gas di scarico utilizzano sempre più spesso sistemi di controllo basati su PLC.

Il sistema di controllo può monitorare:

Pressione di scarico
Flusso di gas
La temperatura
Livello del liquido detergente
pH
Stato della pompa
Pressione differenziale del filtro
Concentrazione di gas
stato del modulo di trattamento
Quando vengono rilevate condizioni anomale, il sistema può attivare automaticamente allarmi, ridurre il flusso di processo, chiudere valvole o avviare procedure di arresto di emergenza.

Rilevamento gas e dispositivi di sicurezza
La sicurezza dovrebbe essere integrata nella progettazione dell'armadio fin dalle prime fasi.

A seconda dell'applicazione, i sensori possono monitorare perdite di gas pericolosi o condizioni di processo anomale. I dispositivi di interblocco possono impedire il funzionamento delle apparecchiature quando non vengono soddisfatte le condizioni di sicurezza critiche.

Per gli impianti che gestiscono gas tossici o altamente reattivi, la ventilazione di emergenza e le funzioni di isolamento automatico possono fornire un ulteriore livello di protezione.

Come scegliere la cabina di trattamento dei gas di scarico più adatta
La scelta del sistema appropriato richiede un'analisi dettagliata dei gas di scarico del processo.

1. Identificare la composizione del gas
Il primo passo consiste nel determinare con precisione quali gas e contaminanti sono presenti.

I parametri importanti includono:

specie di gas
Concentrazione
Tossicità
Corrosività
infiammabilità
reattività
contenuto di umidità
Concentrazione di particolato
2. Determinare la portata dei gas di scarico
L'armadio deve essere in grado di gestire il flusso di gas richiesto sia in condizioni operative normali che di picco.

Gli ingegneri dovrebbero considerare le portate minime, nominali e massime nella scelta della capacità di trattamento.

3. Analizzare temperatura e pressione
La temperatura può influenzare la capacità di adsorbimento, le reazioni chimiche, la condensazione e la compatibilità dei materiali.

È inoltre necessario valutare la pressione e le sue fluttuazioni per garantire che il sistema di trattamento non influisca negativamente sulle apparecchiature di processo a monte.

4. Selezionare la tecnologia di trattamento appropriata
Non esiste una singola tecnologia adatta a ogni flusso di gas di scarico.

Il lavaggio a umido può essere ideale per i gas acidi solubili, mentre l'adsorbimento a secco può essere più indicato per specifici composti tossici. I gas di scarico ricchi di VOC (composti organici volatili) possono richiedere un trattamento termico o catalitico.

In molti casi, la combinazione di più tecnologie offre prestazioni complessive migliori.

5. Considerare i requisiti di manutenzione
Un armadio per trattamenti deve essere progettato per una facile manutenzione.

Elementi filtranti sostituibili, pompe accessibili, sportelli di ispezione, materiali filtranti rimovibili, allarmi chiari e comodi sistemi di drenaggio possono ridurre significativamente i tempi di manutenzione.

È necessario stabilire programmi di manutenzione preventiva in base alle ore di funzionamento, al carico di contaminanti e alla capacità dei materiali di trattamento.

Vantaggi di un armadio di trattamento dei gas di scarico personalizzato
I sistemi personalizzati offrono numerosi vantaggi rispetto alle apparecchiature generiche.

È possibile progettare un mobile su misura in base alle esigenze del cliente:

chimica dei gas
Flusso di scarico
Schema d'impianto
Apparecchiature di processo
Disponibilità di utilità
Requisiti di emissione
Architettura dell'automazione
Strategia di manutenzione
Per le fabbriche di semiconduttori, questa personalizzazione è particolarmente importante perché diversi strumenti di processo possono produrre composizioni dei gas di scarico significativamente diverse.

La progettazione modulare consente inoltre di ampliare la capacità di trattamento in base all'aumento della capacità produttiva.

Armadi per il trattamento dei gas di scarico destinati agli impianti di produzione di semiconduttori avanzati.
Con l'evoluzione della produzione di semiconduttori verso nodi di processo più piccoli e tecnologie di processo sempre più complesse, la gestione dei gas di scarico sta diventando sempre più esigente.

Gli impianti di produzione moderni richiedono sistemi di trattamento in grado di gestire diverse categorie di gas pericolosi, garantendo al contempo elevati tempi di attività e costi operativi prevedibili.

È probabile che le cabine di trattamento dei fumi di nuova generazione integrino sistemi di monitoraggio più intelligenti, diagnostica digitale, ottimizzazione energetica, manutenzione predittiva e controllo automatizzato del trattamento.

L'integrazione con i sistemi di automazione industriale consente inoltre agli operatori degli impianti di monitorare lo stato delle apparecchiature, gli allarmi, le esigenze di manutenzione e i dati operativi da una piattaforma centralizzata.

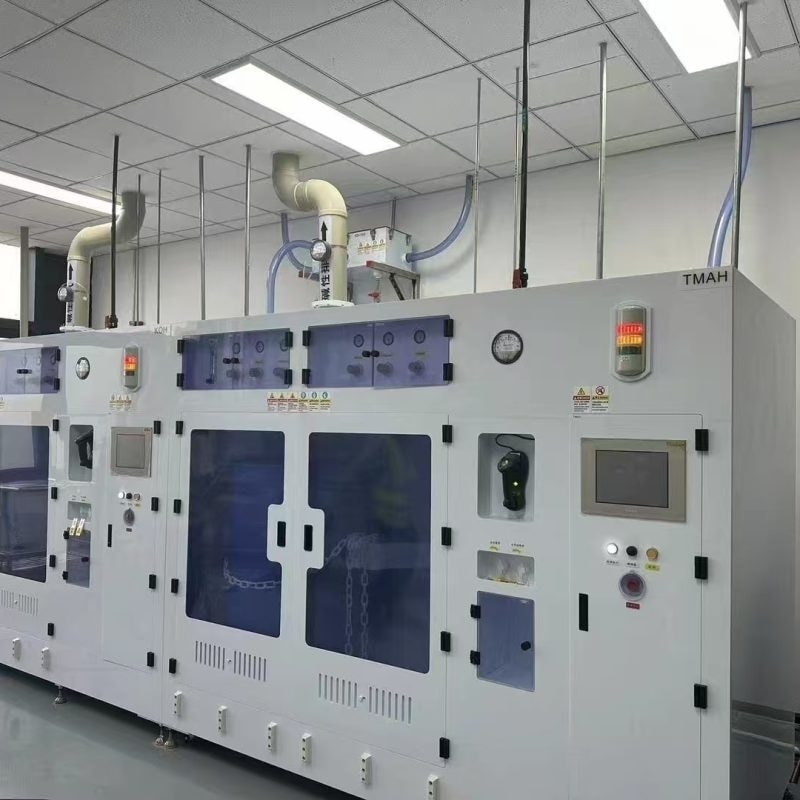

modulo di erogazione di sostanze chimiche (cdm) e sistema di erogazione di sostanze chimiche (cds)
Conclusione
Un affidabile sistema di trattamento dei gas di scarico è un componente essenziale dei moderni impianti di produzione di semiconduttori e prodotti chimici. Combinando un'adeguata tecnologia di trattamento dei gas con materiali resistenti alla corrosione, un controllo preciso della pressione e del flusso, un'automazione intelligente tramite PLC, il monitoraggio dei gas e funzioni di sicurezza complete, i produttori possono migliorare significativamente la gestione dei gas di scarico.

La soluzione più adatta dipende dalla composizione effettiva del gas, dalla portata, dalla temperatura, dalla pressione, dalla concentrazione di contaminanti e dalle prestazioni di trattamento richieste. Gli scrubber a umido, l'adsorbimento a secco, l'ossidazione termica, il trattamento catalitico, la condensazione e i sistemi di trattamento multistadio presentano ciascuno vantaggi specifici.

Per i produttori di semiconduttori, le aziende chimiche, i laboratori e gli impianti industriali avanzati, collaborare con un produttore esperto di sistemi di trattamento dei fumi può contribuire a garantire che l'armadio finale sia progettato correttamente sia per i requisiti di processo che per l'affidabilità a lungo termine.

Un sistema di trattamento dei gas di scarico progettato professionalmente non è un semplice dispositivo di filtraggio. Si tratta di un sistema integrato di sicurezza e controllo ambientale che contribuisce a proteggere persone, attrezzature, processi produttivi e l'ambiente, garantendo al contempo il funzionamento continuo di impianti industriali esigenti.
