Pannelli di controllo della pressione avanzati per sistemi di distribuzione di gas ad alta purezza

Pannelli di controllo della pressione avanzati per sistemi di distribuzione di gas ad alta purezza

Nell'industria dei semiconduttori, farmaceutica, biotecnologica, aerospaziale e in altri settori avanzati, la domanda di sistemi di distribuzione di gas ad altissima purezza (UHP) è in costante aumento. Con l'aumentare della precisione dei processi produttivi, anche minime fluttuazioni di pressione del gas, contaminazioni o instabilità del flusso possono influire significativamente sulla qualità del prodotto, sull'efficienza del processo e sulla sicurezza operativa.

Avanzato pannelli di controllo della pressione Sono componenti essenziali nei sistemi di distribuzione di gas ad alta purezza perché garantiscono una regolazione precisa della pressione, una gestione affidabile del gas e una fornitura priva di contaminanti. Questi sistemi ingegnerizzati integrano regolatori, valvole, sensori di pressione, componenti di filtrazione e tecnologie di monitoraggio ad alte prestazioni per garantire una fornitura di gas stabile per applicazioni critiche.

I moderni pannelli di controllo della pressione non sono semplici dispositivi di regolazione della pressione. Sono soluzioni intelligenti per la gestione dei gas, progettate per soddisfare i rigorosi requisiti degli impianti di produzione di semiconduttori, delle camere bianche, dei laboratori di ricerca e delle applicazioni industriali con gas, dove purezza, precisione e sicurezza sono fondamentali.


Che cos'è un pannello di controllo della pressione?
A pannello di controllo della pressione Si tratta di un gruppo specializzato per la gestione dei gas, progettato per ridurre, regolare, monitorare e distribuire gas ad alta pressione dalle fonti di alimentazione alle apparecchiature di processo a valle.

In un tipico sistema di distribuzione di gas ad alta purezza, i gas vengono immagazzinati in bombole, serbatoi o sistemi di distribuzione ad alta pressione. Prima di entrare nelle apparecchiature di processo, la pressione del gas deve essere ridotta e controllata con precisione per soddisfare i requisiti specifici del processo.

Un pannello di controllo della pressione svolge diverse funzioni importanti:

riduzione della pressione del gas ad alta pressione
Controllo stabile della pressione a valle
Gestione del flusso di gas
Prevenzione delle perdite
Purificazione e filtrazione dei gas
Monitoraggio della pressione in tempo reale
Isolamento e manutenzione sicuri del gas
A differenza dei regolatori di pressione industriali convenzionali, i pannelli di controllo della pressione ad alta purezza sono realizzati con una rigorosa selezione dei materiali, lavorazioni di precisione e processi di pulizia avanzati per prevenire la generazione di particelle e la contaminazione chimica.

Importanza dei pannelli di controllo della pressione nei sistemi di gas ad alta purezza
Le applicazioni che richiedono gas ad elevata purezza necessitano di condizioni operative estremamente stabili. I processi di produzione di semiconduttori, come la deposizione chimica da fase vapore (CVD), la deposizione a strati atomici (ALD), l'incisione e l'impiantazione ionica, si basano su prestazioni precise nell'erogazione del gas.

Piccole variazioni di pressione possono causare:

Spessore di deposizione instabile
Processo di lavorazione dei wafer non uniforme
Riduzione della resa produttiva
Interruzione del processo
Danni alle apparecchiature
I pannelli di controllo della pressione avanzati contribuiscono a mantenere una pressione e un flusso di gas costanti, garantendo che le apparecchiature di produzione ricevano gas in condizioni ottimali.

Nelle applicazioni a semiconduttore, gas come azoto, argon, idrogeno, ossigeno, silano, ammoniaca e gas di processo speciali richiedono sistemi di erogazione estremamente puliti. Qualsiasi contaminazione proveniente dai componenti interni può influire direttamente sulle prestazioni del dispositivo.

Pertanto, i pannelli di controllo della pressione devono fornire:

Pulizia ultra elevata
Basso volume interno
Generazione minima di particelle
Eccellente tenuta stagna
Elevata resistenza alla corrosione
Lunga durata di servizio
Componenti chiave dei pannelli di controllo della pressione avanzati

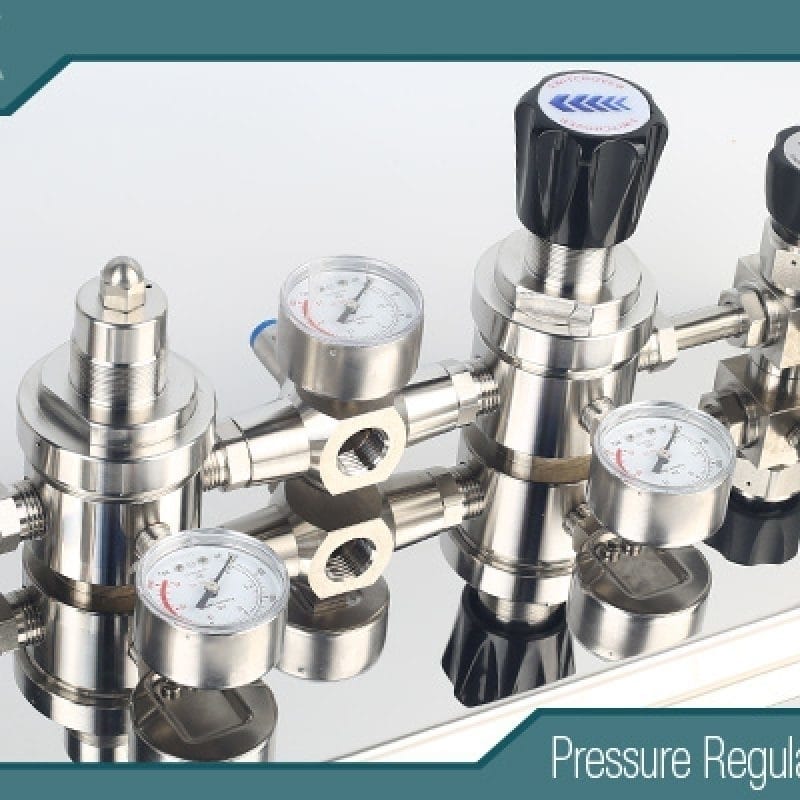

1. Regolatori di pressione ad alta purezza
Il regolatore di pressione è il componente principale di un pannello di controllo della pressione. Riduce la pressione del gas in ingresso a una pressione di uscita stabile, adatta ai processi a valle.

I regolatori avanzati utilizzati nei sistemi a gas UHP presentano in genere le seguenti caratteristiche:

Struttura in acciaio inossidabile
Tecnologia di rilevamento a diaframma metallico
Precisione ad alta pressione
Bassi tassi di perdita
Eccellente ripetibilità
I regolatori a membrana metallica sono ampiamente preferiti perché riducono al minimo la contaminazione da gas rispetto ai modelli con guarnizioni in elastomero.

Nelle applicazioni a semiconduttore, i regolatori sono spesso realizzati in acciaio inossidabile 316L con superfici interne elettrolucidate per migliorare la resistenza alla corrosione e ridurre l'accumulo di particelle.

2. Valvole ad altissima purezza
Le valvole ad alte prestazioni sono fondamentali per controllare l'isolamento e il flusso del gas all'interno dei pannelli di controllo della pressione.

I tipi di valvole più comuni includono:

Valvole a membrana
Le valvole a membrana UHP sono ampiamente utilizzate nei sistemi a gas per semiconduttori grazie alle loro eccellenti prestazioni di tenuta e al design a basso volume morto.

I vantaggi includono:

Rischio di contaminazione minimo
Elevata durata del ciclo di vita
Prestazioni di tenuta superiori
Adatto per gas corrosivi
Valvole a sfera
Le valvole a sfera in acciaio inox UHP sono comunemente utilizzate in applicazioni di isolamento dove è richiesta una tenuta affidabile.

Le caratteristiche tipiche includono:

Corpo in acciaio inox 316L
Connessioni del videoregistratore
Capacità ad alta pressione
Basso tasso di perdite
3. Sensori di pressione e sistemi di monitoraggio
I moderni pannelli di controllo della pressione integrano dispositivi elettronici di monitoraggio della pressione per fornire informazioni sul sistema in tempo reale.

I sensori di pressione consentono agli operatori di monitorare:

pressione di fornitura del gas
pressione di uscita
Anomalie di sistema
fluttuazioni di pressione
I sistemi avanzati possono connettersi alle piattaforme di automazione industriale tramite:

controllo PLC
Reti di comunicazione industriali
sistemi di monitoraggio remoto
Ciò migliora la visibilità operativa e consente la manutenzione preventiva prima che si verifichino guasti.

4. Sistemi di filtrazione
Il controllo della contaminazione dei gas è una delle principali problematiche nelle applicazioni che richiedono elevati livelli di purezza.

I pannelli di controllo della pressione possono includere:

Filtri antiparticolato
Filtri metallici
Moduli di purificazione del gas
La filtrazione ad alta efficienza aiuta a rimuovere:

Particelle metalliche
Residui di produzione
Contaminazione da umidità
Materiali estranei
Nei processi di produzione dei semiconduttori, le prestazioni di filtrazione influiscono direttamente sulla qualità dei wafer e sull'affidabilità della produzione.

5. Tubi e raccordi ad elevata purezza
La progettazione della tubazione interna di un pannello di controllo della pressione svolge un ruolo importante nel mantenimento della purezza del gas.

I materiali comunemente utilizzati includono:

tubi in acciaio inossidabile 316L
Superfici elettrolucidate
Accessori per videoregistratori
Connessioni saldate orbitali
I sistemi di tubi di alta qualità riducono:

Contaminazione superficiale
assorbimento di gas
Rischi di perdite
Una tecnologia di saldatura adeguata è particolarmente importante perché una saldatura scadente può generare particelle e ridurre l'affidabilità del sistema.

Caratteristiche di progettazione avanzate dei moderni pannelli di controllo della pressione
Costruzione ad altissima purezza
I pannelli di controllo della pressione avanzati sono progettati in conformità a rigorosi requisiti di pulizia.

I processi di produzione in genere includono:

Lavorazione di precisione
Pulizia a ultrasuoni
pulizia chimica
Elettrolucidatura
Assemblaggio in camera bianca
test di perdita di elio
Questi processi garantiscono che il sistema finale soddisfi rigorosi standard di purezza.

Design modulare compatto
Gli impianti di produzione moderni richiedono soluzioni flessibili per la distribuzione del gas. I pannelli modulari di controllo della pressione offrono vantaggi quali:

Installazione semplice
Ottimizzazione dello spazio
Anno semplificato
Opzioni di configurazione personalizzate
I produttori possono progettare pannelli in base a diversi tipi di gas, intervalli di pressione, requisiti di portata e configurazioni degli impianti.

Tecnologia di controllo automatico della pressione
L'automazione ha assunto un'importanza sempre maggiore negli ambienti di produzione avanzata.

I pannelli di controllo della pressione intelligenti possono includere:

Valvole automatiche
Regolatori di pressione digitali
Funzionamento basato su PLC
Sistemi di allarme remoti
funzioni di registrazione dei dati
Queste funzionalità migliorano:

Coerenza del processo
Sicurezza dell'operatore
Efficienza produttiva
Applicazioni dei pannelli di controllo della pressione ad alta purezza
Produzione di semiconduttori
L'industria dei semiconduttori è uno dei maggiori utilizzatori di pannelli di controllo della pressione avanzati.

Le applicazioni includono:

Armadi a gas
Sistemi di incisione
Apparecchiature di deposizione
Processi di litografia
Sistemi di impianto ionico
Il controllo preciso della pressione del gas contribuisce a mantenere condizioni stabili durante la fabbricazione dei semiconduttori.

Industrie farmaceutiche e biotecnologiche
La produzione farmaceutica richiede ambienti gassosi altamente controllati.

I pannelli di controllo della pressione vengono utilizzati per:

Distribuzione del gas in camera bianca
Sistemi di gas da laboratorio
Fornitura di gas di processo
Applicazioni di sterilizzazione
Materiali di elevata purezza e design igienico contribuiscono a prevenire la contaminazione.

Laboratori di ricerca
Le strutture di ricerca scientifica utilizzano pannelli di controllo della pressione per:

Strumenti analitici
Sistemi di aspirazione
Consegna sperimentale di gas
Applicazioni speciali del gas
Una regolazione precisa della pressione garantisce risultati sperimentali affidabili.

Produzione di pannelli solari e display
I pannelli solari a film sottile e le tecnologie di visualizzazione richiedono ambienti gassosi controllati.

I pannelli di controllo della pressione supportano processi quali:

Elaborazione al plasma
Deposizione di film sottili
lavorazione chimica
Una fornitura stabile di gas migliora la coerenza della produzione e le prestazioni del prodotto.

Vantaggi dell'utilizzo di pannelli di controllo della pressione avanzati
Miglioramento della stabilità del processo
Il controllo stabile della pressione garantisce che le apparecchiature di produzione ricevano un'erogazione di gas costante, riducendo le variazioni di processo.

Sicurezza migliorata
Valvole, sensori e sistemi di monitoraggio integrati contribuiscono a prevenire perdite di gas e condizioni operative anomale.

Riduzione del rischio di contaminazione
L'utilizzo di materiali ad elevata purezza e processi produttivi avanzati riduce al minimo le fonti di contaminazione.

Minori esigenze di manutenzione
Componenti affidabili e design modulari semplificano la manutenzione e prolungano la durata di vita delle apparecchiature.

Aumento dell'efficienza produttiva
L'ottimizzazione dell'erogazione del gas riduce i tempi di inattività e migliora la produttività complessiva della produzione.

Come scegliere il pannello di controllo della pressione più adatto
La scelta del pannello di controllo della pressione corretto richiede la valutazione di diversi fattori tecnici.

Compatibilità del tipo di gas
I diversi gas hanno proprietà chimiche differenti. I materiali devono essere selezionati in base alle caratteristiche del gas.

Per i gas corrosivi, i produttori possono raccomandare:

Materiali speciali in acciaio inossidabile
Rivestimenti resistenti alla corrosione
Tecnologie di sigillatura avanzate
Requisiti di pressione
Tra i parametri importanti figurano:

Pressione massima in ingresso
Pressione di uscita richiesta
Precisione della pressione
Capacità di flusso
Il design del pannello deve corrispondere ai requisiti specifici del processo.

Requisiti di purezza
Le applicazioni ad altissima purezza richiedono:

Componenti elettrolucidati
Connessioni a bassa perdita
Assemblaggio in camera bianca
Procedure di test di alta qualità
Requisiti di automazione
Le strutture moderne potrebbero richiedere:

Monitoraggio digitale
Controllo automatico
Comunicazione remota
Integrazione dei dati di processo
Per le applicazioni complesse, è importante selezionare un fornitore con capacità di personalizzazione ingegneristica.

Tendenze future nella tecnologia dei pannelli di controllo della pressione
Con il continuo spostamento delle industrie verso nodi di semiconduttori più piccoli e processi produttivi più avanzati, i sistemi di controllo della pressione continueranno ad evolversi.

Gli sviluppi futuri includono:

Gestione intelligente del gas
L'intelligenza artificiale e le tecnologie IoT industriali consentiranno la manutenzione predittiva e l'ottimizzazione intelligente del gas.

Standard di purezza più elevati
I processi di produzione di semiconduttori avanzati richiederanno livelli di contaminazione ancora più bassi e tecnologie dei materiali migliorate.

Sistemi più compatti
I produttori continueranno a sviluppare soluzioni di controllo del gas più piccole ed efficienti per gli impianti di produzione moderni.

Integrazione avanzata della sicurezza
I sistemi futuri combineranno sensori avanzati, automazione e controlli di sicurezza per migliorare l'affidabilità operativa.


Migliori 10 produttori di valvole a sfera in acciaio inossidabile 316L in Thailandia
Conclusione
Avanzato pannelli di controllo della pressione Sono componenti fondamentali nei moderni sistemi di distribuzione di gas ad alta purezza. Forniscono una regolazione precisa della pressione, il controllo della contaminazione, la gestione della sicurezza e un'erogazione affidabile del gas per le industrie in cui prestazioni e precisione sono essenziali.

Dalla fabbricazione di semiconduttori alla produzione farmaceutica e alla ricerca scientifica, i pannelli di controllo della pressione di alta qualità contribuiscono a garantire processi produttivi stabili e una migliore qualità del prodotto.

Grazie a materiali all'avanguardia, tecnologie di monitoraggio intelligenti e soluzioni ingegneristiche personalizzate, i pannelli di controllo della pressione di nuova generazione continueranno a supportare lo sviluppo di sistemi di gas industriali più puliti, sicuri ed efficienti in tutto il mondo.

Per le aziende che cercano soluzioni affidabili per gas ad alta purezza, la scelta di un produttore di quadri di controllo della pressione con esperienza in sistemi a gas UHP, componenti di precisione e progettazione personalizzata è essenziale per garantire il successo operativo a lungo termine.

Per ulteriori informazioni sui pannelli di controllo della pressione avanzati per sistemi di distribuzione di gas ad alta purezza, è possibile visitare Jewellok all'indirizzo https://www.jewellok.com/ per maggiori informazioni.
