Meccanismi di stabilizzazione della pressione nei regolatori per gas speciali destinati ad applicazioni a portata ultra-bassa

{{{sourceTextContent.subTitle}}}

Meccanismi di stabilizzazione della pressione nei regolatori di gas speciali per applicazioni a portata ultra-bassa

{{{sourceTextContent.description}}}

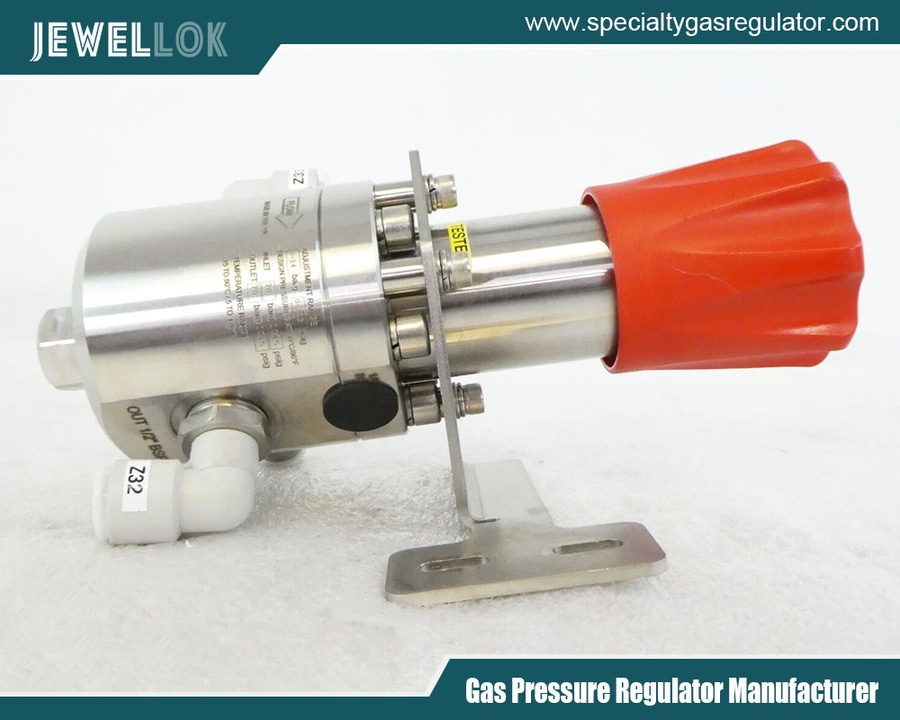

Meccanismi di stabilizzazione della pressione nei regolatori di gas speciali per applicazioni a portata ultra-bassa

L’esigenza fondamentale di stabilità

Nel campo della strumentazione analitica — che comprende la gascromatografia (GC), la spettrometria di massa (MS), la produzione di semiconduttori e l’analisi dei gas in tracce — la precisione di misura è fondamentale. Queste applicazioni operano spesso a portate ultra-basse, talvolta dell’ordine di pochi centimetri cubi standard al minuto (sccm) o anche meno. A livelli così delicati, anche fluttuazioni di pressione su scala nanometrica diventano un rumore catastrofico, oscurando i segnali, peggiorando i limiti di rilevamento e compromettendo la riproducibilità dei risultati. Il regolatore di pressione, vero e proprio “custode” tra la fonte di gas ad alta pressione e lo strumento sensibile, va quindi ben oltre il suo ruolo di semplice riduttore di pressione. Deve fungere da dispositivo di smorzamento attivo, un regolatore di precisione che non solo eroga una pressione prestabilita, ma la mantiene anche stabilmente costante.

Le valvole regolatrici di pressione per gas speciali progettate per queste applicazioni sono veri e propri capolavori di ingegneria di precisione. Esse integrano una serie di meccanismi di stabilizzazione meccanici, basati sui materiali e sul design per contrastare le sfide intrinseche delle portate ultra-basse. Tali sfide includono: il carico sulla sede (variazioni di pressione che causano il movimento dello stelo), lo scorrimento (flusso molto lento in condizioni statiche), il calo di pressione (effetto della pressione di alimentazione) e la sensibilità alle fluttuazioni termiche e alle vibrazioni esterne. Questo articolo approfondisce i sofisticati meccanismi integrati in questi regolatori per raggiungere la stabilità quasi assoluta richiesta dalla scienza analitica all’avanguardia.

Progettazione meccanica di base per una maggiore sensibilità e controllo
Il fondamento della stabilità risiede nella progettazione meccanica di base, che privilegia la sensibilità e la riduzione al minimo dei movimenti involontari.

A. Regolazione multistadio: la cascata di stabilità

Per le applicazioni critiche, una singola riduzione di pressione non è sufficiente. I regolatori di gas speciali a due stadi sono lo standard per l’uso con portate ultra-basse.

Primo stadio: uno stadio robusto, caricato a molla o azionato da pistone, riduce l’elevata pressione della bombola (ad es. oltre 2000 psi) a una pressione intermedia stabile (ad es. 100-200 psi). Questo stadio di “pre-regolazione” assorbe la maggior parte della caduta di pressione in ingresso e isola il secondo stadio dalle variazioni di pressione della bombola.
Secondo stadio: questo è lo stadio di precisione. Prende la pressione intermedia già stabilizzata e la riduce alla pressione finale di erogazione (ad es., 10-50 psi). Poiché la sua pressione in ingresso è relativamente costante, quella in uscita risulta eccezionalmente stabile. Il design del secondo stadio è ottimizzato per la sensibilità e spesso utilizza un diaframma come elemento sensibile, che è molto più reattivo alle variazioni di pressione rispetto a un pistone.
B. Progettazione del diaframma: il cuore della sensibilità

Il diaframma è il sensore fondamentale che bilancia la pressione del sistema contro la forza della molla di controllo.

Diaframmi ampi e flessibili: i regolatori specializzati utilizzano diaframmi con un’ampia superficie effettiva. Ciò significa che una piccola variazione della pressione di uscita genera una forza significativa sul diaframma, consentendogli di rilevare e rispondere a fluttuazioni minime con un elevato guadagno.
Scelta dei materiali: Per garantire inerzia e uniformità, i diaframmi sono spesso realizzati in acciaio inossidabile 316L, Hastelloy o Inconel. Per la purezza ultraelevata, si utilizzano membrane metalliche elettrolucidate. In alcuni modelli, le membrane metalliche rivestite di elastomero (ad es. rivestite di PTFE) combinano la resistenza del metallo con una barriera inerte, mentre i modelli interamente in metallo evitano potenziali fenomeni di degassamento o permeazione.
C. Camere interne di volume ridotto (volume morto)

È fondamentale ridurre al minimo il volume tra la sede del regolatore e l’orifizio di uscita. Un volume interno più piccolo significa che qualsiasi perdita involontaria dalla sede o espansione termica ha un effetto più immediato e pronunciato sulla pressione, consentendo alla membrana di rilevarla e correggerla più rapidamente. Inoltre, riduce il “serbatoio” di gas che può espandersi o contrarsi al variare della temperatura, migliorando così la stabilità termica e il tempo di risposta.

Meccanismi per contrastare specifici fenomeni di instabilità
A. Progettazione con molla opposta / otturatore a forze bilanciate

Una delle principali fonti di fluttuazione è il carico sulla sede. Quando la pressione di uscita cala (man mano che lo strumento consuma gas), il diaframma apre la sede della valvola. In un design convenzionale, è la stessa pressione di ingresso a spingere contro la parte posteriore dell’otturatore (punta della valvola), rendendo la forza di apertura dipendente dalla pressione.

Soluzione: i regolatori di fascia alta utilizzano un otturatore a molle contrapposte o un design a forze bilanciate. In questo caso, una seconda molla o una disposizione a pistone bilanciato contrasta la forza esercitata dalla pressione di ingresso sull’otturatore. Ciò disaccoppia efficacemente la forza di apertura della valvola dalla pressione di ingresso, riducendo drasticamente il calo di pressione (la diminuzione della pressione di uscita al diminuire della pressione di ingresso) e rendendo le prestazioni del regolatore quasi indipendenti dalla pressione di alimentazione.
B. Stelo non rotante e guide di precisione

In molti regolatori, ruotando la manopola di regolazione si fa ruotare lo stelo, il che può causare usura della sede e portare a prestazioni irregolari o scorrimento. Nei regolatori di precisione:

Lo stelo non ruota. La manopola aziona un meccanismo filettato di precisione che trasforma la forza rotazionale in un movimento puramente lineare dello stelo.
Lo stelo è guidato da cuscinetti lineari o guide lavorate con precisione per eliminare il gioco laterale. Ciò garantisce che l’otturatore si appoggi perfettamente e concentricamente ogni volta, prevenendo flussi irregolari e migliorando l’integrità della tenuta della sede.
C. Compromessi tra sedi morbide e dure

Il materiale della sede — il punto in cui l’otturatore sigilla — è una scelta fondamentale.

Sedi morbide (ad es. PTFE, Kel-F, PCTFE): offrono una chiusura a tenuta di bolla superiore (essenziale per prevenire lo scorrimento a portata zero) e sono autocompensanti per piccole imperfezioni. Tuttavia, possono deformarsi sotto pressione o temperatura (scorrimento a freddo) e possono usurarsi nel tempo.
Sedi dure (ad es. zaffiro, ceramica su metallo): offrono durata, resistenza chimica e stabilità termica eccezionali. Ottenere una chiusura perfetta è più impegnativo a causa della necessità di finiture superficiali quasi perfette, il che le rende più soggette a scorrimento minimo in presenza di imperfezioni microscopiche.
Progetti avanzati: spesso utilizzano un approccio composito, come un otturatore metallico con un bordo dal profilo ben definito che sigilla contro una sede morbida, ottimizzando sia la chiusura che il controllo.

Compensazione termica e isolamento
Le variazioni di temperatura sono uno dei principali nemici della stabilità della pressione, poiché causano l’espansione/contrazione del gas e alterano le costanti elastiche.

Molle a compensazione termica
La rigidità della molla di controllo (coefficiente elastico) varia con la temperatura. I regolatori specializzati possono utilizzare molle in lega di nichel (ad es. Inconel X-750) che presentano un coefficiente di variazione dell’elasticità in funzione della temperatura molto basso, oppure possono ricorrere a una compensazione bimetallica all’interno del gruppo molla per contrastare gli effetti termici.

Dissipazione del calore e massa termica
I regolatori di precisione sono spesso dotati di corpi di grandi dimensioni con alette di raffreddamento oppure sono progettati per essere montati su dissipatori di calore di notevoli dimensioni. Ciò aumenta la massa termica, rallentando la variazione di temperatura del regolatore in risposta alle oscillazioni ambientali e consentendo alle temperature interne di stabilizzarsi in modo più uniforme, riducendo i transitori termici.

Isolamento e deflettori
I percorsi interni del flusso di gas sono talvolta progettati con deflettori per ridurre al minimo il flusso diretto di gas dall’ingresso ad alta pressione (che può essere freddo a causa dell’espansione) sul diaframma sensibile, il che potrebbe causare un raffreddamento localizzato e una deriva di pressione.

Controllo di flusso integrato e miglioramenti dello spurgo
A portate estremamente basse, la stessa regolazione del flusso può indurre instabilità. I regolatori moderni integrano funzionalità per gestire questo fenomeno.

A. Valvole di dosaggio di precisione integrate o montate in serie

Per ottenere la massima stabilità, la funzione di controllo della portata è spesso separata o altamente perfezionata:

Regolatori a montaggio su pannello con valvola a spillo integrata: la valvola a spillo è montata in serie a valle della camera a pressione controllata del regolatore. Ciò consente al regolatore di mantenere una pressione costante nel proprio volume interno, mentre la valvola a spillo fornisce una restrizione precisa e regolabile della portata.
Utilizzo di regolatori di portata massica (MFC) separati a valle: Nei sistemi più stabili, l’unico compito del regolatore è quello di fornire una pressione stabile all’ingresso di un MFC, che a sua volta controlla con precisione la portata massica, indipendentemente dalle variazioni di pressione a valle.
B. Dispositivi di spurgo e canali di bypass

Quando un regolatore viene pressurizzato per la prima volta o dopo una regolazione, possono rimanere intrappolati piccoli volumi di gas o aria contaminati.

Canali di spurgo interni: Alcuni modelli includono un piccolo bypass controllato che consente al gas iniziale di espellere il volume morto senza creare un picco di pressione elevato e instabile all’uscita.
Raccordi di uscita con sfiato: consentono di spurgare il punto di collegamento prima del collegamento allo strumento, garantendo un collegamento pulito e stabile.

Scienza dei materiali e ingegneria delle superfici
La stabilità dipende anche dall’uniformità del materiale e dall’interazione superficiale.

Elettrolucidatura e passivazione ad alta purezza: tutte le parti a contatto con il fluido vengono elettrolucidate fino a ottenere una finitura liscia a livello microscopico. Ciò riduce la superficie esposta, minimizzando l’adsorbimento/desorbimento delle molecole di gas (che può causare una deriva lenta) e migliora la pulibilità e la resistenza alla corrosione.
Elastomeri specializzati: Laddove sono necessarie guarnizioni (ad es. punte dello stelo, guarnizioni statiche), vengono utilizzati elastomeri a bassa permeabilità e a basso degassamento come Kalrez® (FFKM) o Chemraz® per prevenire la contaminazione e le variazioni graduali di pressione dovute alla permeazione del gas.

Conclusione

La stabilità della pressione nelle applicazioni a flusso ultra-basso non si ottiene con un’unica soluzione miracolosa, ma attraverso l’integrazione sinergica di molteplici meccanismi appositamente progettati. Dalla decisione su scala macro di utilizzare una regolazione a due stadi alla perfezione microscopica di una superficie elettrolucidata, ogni elemento svolge un ruolo nell’attenuare una specifica fonte di potenziale fluttuazione.

Il moderno regolatore di gas speciali per la strumentazione analitica è quindi uno strumento di precisione a tutti gli effetti. Si tratta di un dispositivo in cui meccanica avanzata, termodinamica ben studiata e scienza dei materiali ad alta purezza convergono per creare una base stabile e silenziosa su cui il delicato lavoro di analisi possa procedere con sicurezza. Comprendendo questi meccanismi di stabilizzazione integrati — valvole a otturatore con molle contrapposte, compensazione termica, volume morto ridotto al minimo e guida di precisione — ingegneri e scienziati possono selezionare la tecnologia di regolazione corretta per garantire che i loro strumenti analitici operino ai limiti estremi delle loro capacità di rilevamento e precisione. Nella ricerca di segnali sempre più deboli e di una precisione sempre maggiore, la stabilità dell’erogazione del gas, regolata da questi sofisticati regolatori, rimane un pilastro indispensabile per l’affidabilità della scienza e dell’industria.

Per ulteriori informazioni sui meccanismi di stabilizzazione della pressione nei regolatori di gas speciali per applicazioni a flusso ultra-basso, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/about/.
